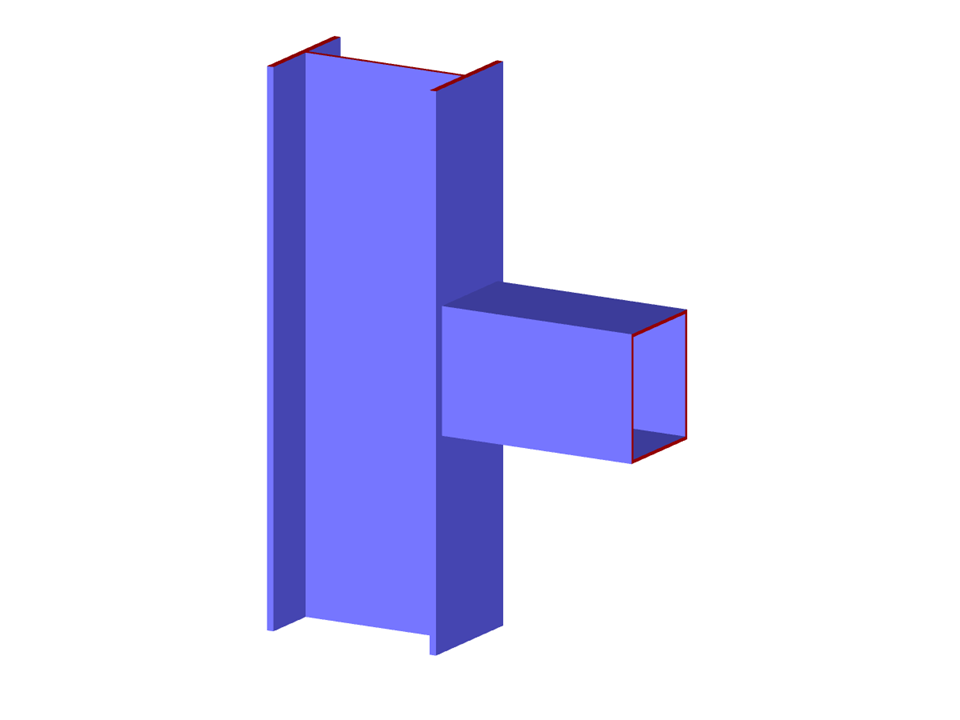

Parametrização da geometria de uma viga de aço da secção retangular ligada a um pilar de aço da secção em I. Ligação através de consolas e chapas de reforço.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Ligação de viga e pilar
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 43 |
| Número de linhas | 75 |
| Número de barras | 2 |
| Número de superfícies | 24 |
| Peso total | 1,502 t |
| Dimensões | 1,418 x 0,460 x 2,000 m |
| Versão do programa | 5.28.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
