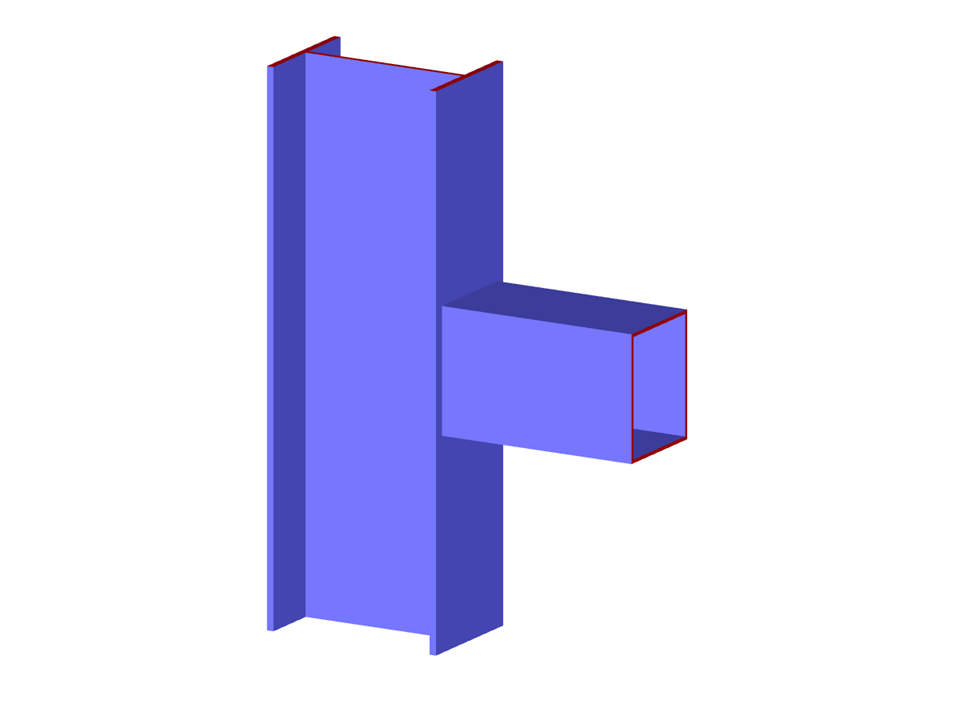

Parametrización de la geometría de una viga de acero de sección rectangular conectada a un pilar de acero de sección en I. Conexión mediante ménsula y placas de refuerzo.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Unión de viga y columna
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 43 |
| Número de líneas | 75 |
| Número de barras | 2 |
| Número de superficies | 24 |
| Peso completo | 1.502 t |
| Dimensiones | 1,418 x 0,460 x 2,000 m |
| Versión del programa | 5.28.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
