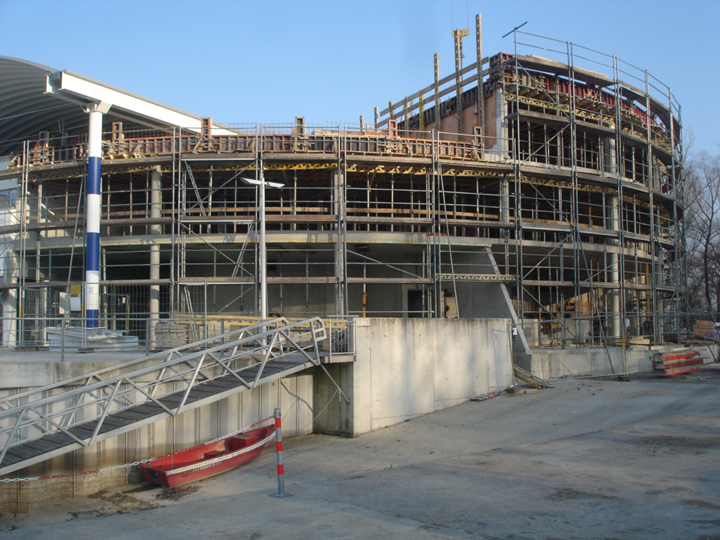

Отель яхт-клуба Кресбронн-Горен на Боденском озере, Германия

Многоэтажное здание отеля находится в сейсмической зоне 2. но программа RFEM все же позволила реалистично смоделировать и рассчитать его комплексную геометрию. Более того, ее дополнительный модуль RF-DYNAM затем позволил выполнить и сейсмический расчет.

Конструкция и расчет

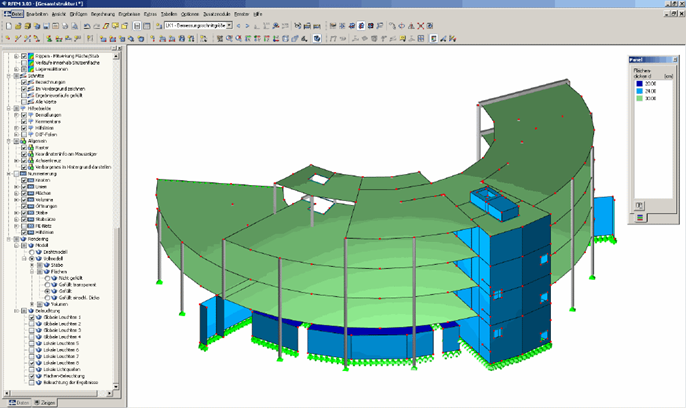

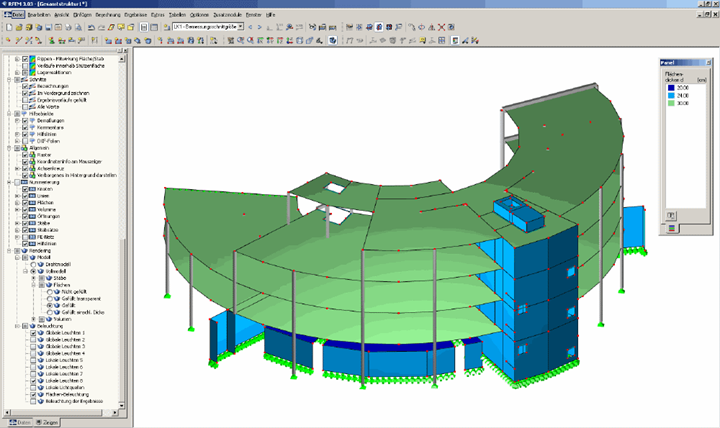

Весь расчет конструкции здания многоэтажного отеля был выполнен на пространственной модели МКЭ в программе RFEM. В дополнение к загружениям от собственного веса, переменной нагрузки, снега и ветра были в расчете учтены также эквивалентные сейсмические нагрузки.

Вся конструкция здания, состоящая из нескольких сегментов, была далее усилена железобетонными рамами и ядром лестничной клетки. Из-за формы отеля и необходимости определения собственных частот конструкции, было очевидно, что лучшее решение данной ситуации - это пространственный расчет.

Размеры отеля достигают 40,9 м по длине, 32 м по ширине и 15,7 м по высоте, а общий вес конструкций составляет приблизительно 2 100 тонн.

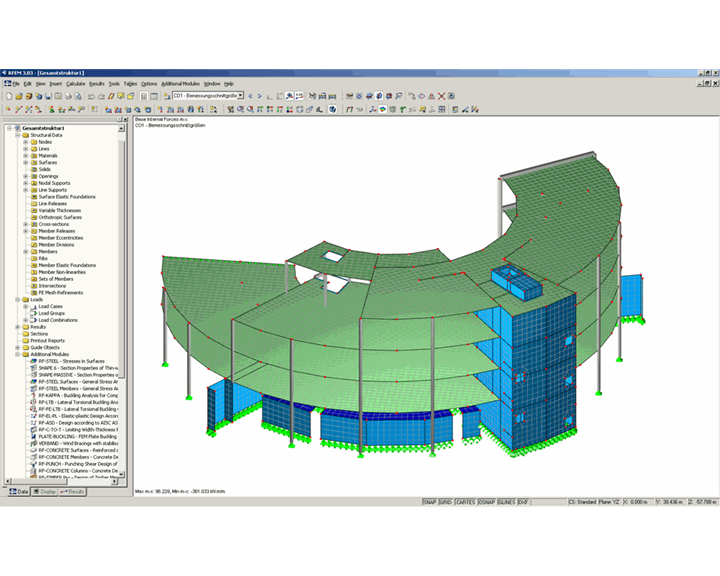

Вся конструктивная модель потом состоит из 626 узлов, 92 поверхностей и 123 стержней, а сетка КЭ включает в себя 12 758 узлов и 12 923 конечных элементов. Вычисления всех загружений (линейный расчет) в конструкции заняло прибл. 30 секунд.

«Многоэтажное здание отеля находится в сейсмической зоне 2, но программа RFEM все же позволила реалистично смоделировать и рассчитать его комплексную геометрию. Более того, ее дополнительный модуль RF-DYNAM затем позволил выполнить и сейсмический расчет. Традиционный способ расчета не способен предоставить такие реалистичные результаты как программа RFEM и это привело бы к значительному повышению затрат на все строительство отеля.» отметил Антон Ромер - инженер, ответственный за проектирование всех конструкций.
