Hotel na marina Kressbronn-Gohren no lago de Constança, Alemanha

Projeto de cliente da Dlubal

2 de janeiro de 2008

000186

Alemanha

RFEM

Estruturas de betão armado

Edifícios

Planeamento estrutural Gabinete de engenharia Rohmer GmbH, Laupheim, Alemanha
www.statik-rohmer.de
Arquiteto Götz Siegmann, Langenargen, Alemanha
Construção Gestão de projeto
Ingenieurbüro Ugo Mordasini, Langenargen, Alemanha
www.mordasini-baumanagement.de

Empreiteiro
Georg Reisch GmbH & Co. KG, Bad Salgau, Alemanha
www.reisch-bau.de
Cliente Meichle + Mohr GmbH, Kressbronn, Alemanha
www.meichle-mohr.de

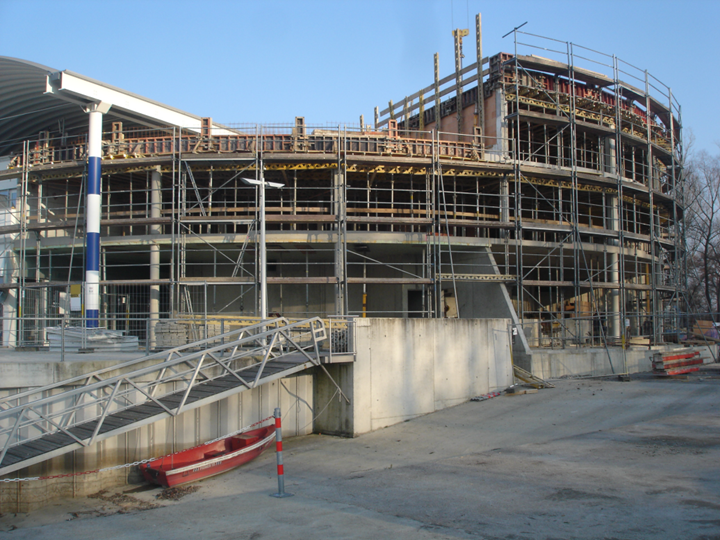

O novo hotel está situado na marina entre Friedrichshafen e Lindau, no lago de Constança, uma das regiões mais atrativas da Alemanha.

A localização privilegiada perto do lago acarretou também algumas particularidades, que tiveram de ser consideradas no planeamento estrutural. Exemplo disso, são as ações de vento e sismo significativamente superiores nesta zona.

Estrutura e dimensionamento

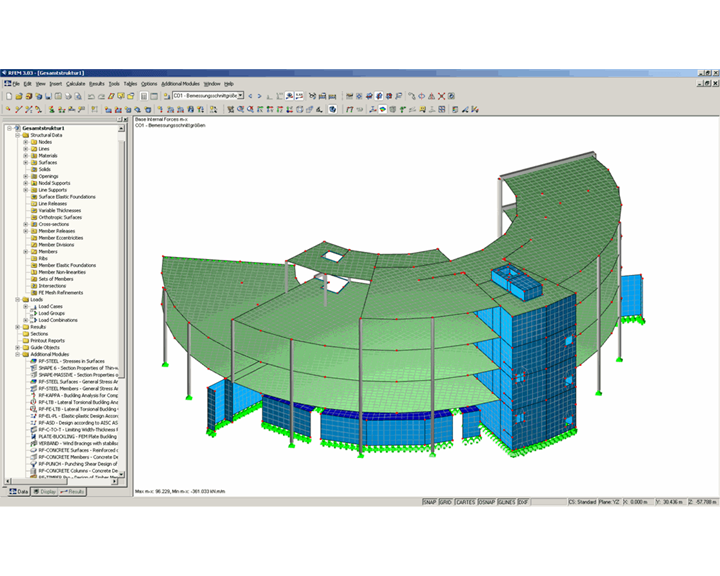

Todo o dimensionamento do hotel de vários andares foi efetuado num modelo espacial de elementos finitos 3D do RFEM. Para além das ações de peso próprio, cargas variáveis, neve e vento, foi também necessário considerar as cargas equivalentes de sismos.

O edifício, constituído por vários segmentos, é reforçado através de um pórtico em betão armado e um núcleo de escadas. Devido à forma da estrutura e à necessidade de determinar as frequências naturais, ficou desde cedo claro que um cálculo espacial seria vantajoso.

O hotel tem um comprimento de 40,9 m, uma largura de 32 m e uma altura de 15,7 m. O peso total é de aproximadamente 2100 toneladas.

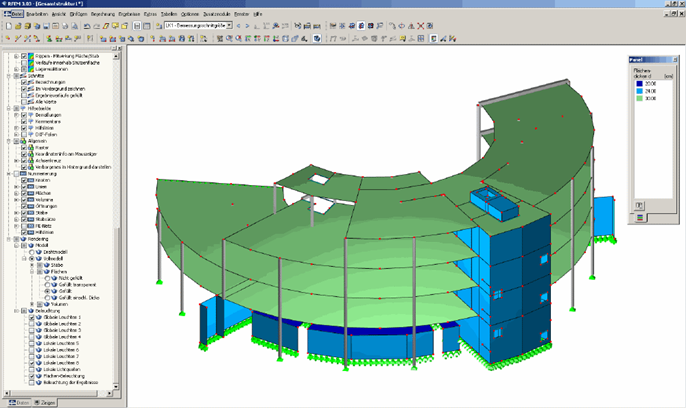

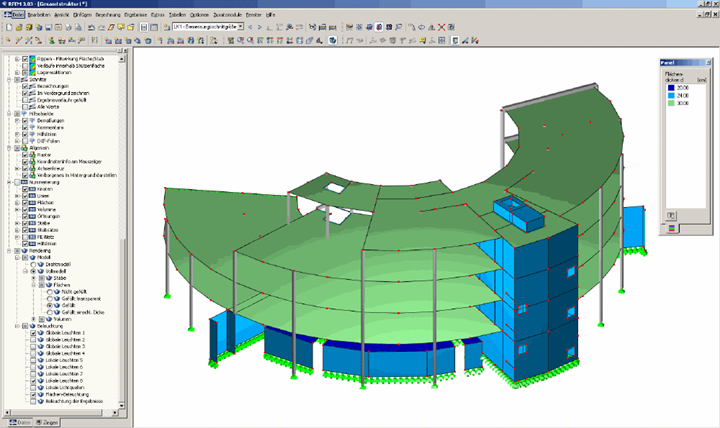

O modelo da estrutura é constituído por 626 nós, 92 superfícies e 123 barras. A malha de EF tem 12 758 nós e 12 923 elementos finitos. O tempo de cálculo para todos os casos de carga (análise linear) foi de aproximadamente 30 segundos.

Anton Rohmer, o engenheiro encarregado disse: "O hotel de vários andares situa-se numa zona sísmica ativa (zona de sismo 2 segundo a norma DIN 4149). Com a ajuda do RFEM, foi possível criar e calcular de forma realística a geometria complicada da estrutura. O módulo adicional RF-DYNAM permitiu realizar a verificação sísmica sem problemas. Com um cálculo convencional, não teria sido possível calcular esta estrutura de forma tão próxima da realidade e os custos de construção teriam sido significativamente superiores".
