El hotel de varias plantas está situado en la zona sísmica 2. Con la ayuda de RFEM, se puede configurar y calcular la geometría compleja de forma realista. Con el módulo adicional RF-DYNAM, fue posible realizar el cálculo sísmico sin ningún problema.
Estructura y dimensionamiento estructural

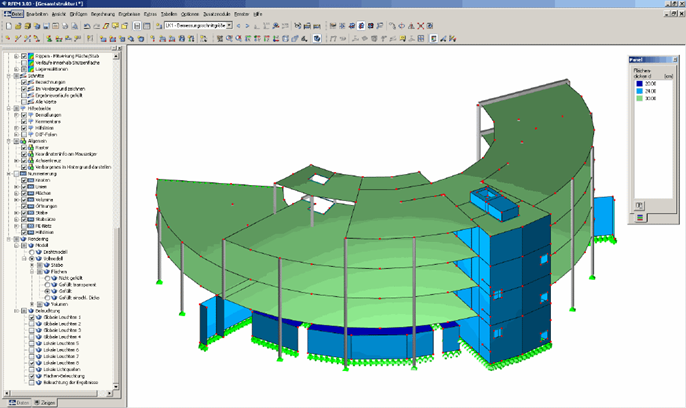

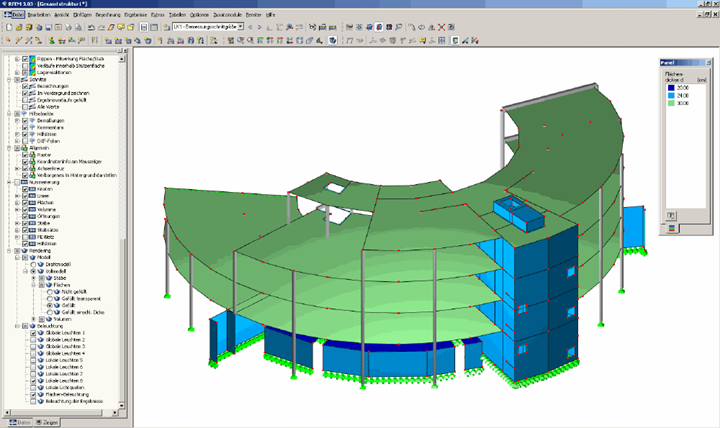

El diseño completo del hotel de varias plantas se ha llevado a cabo en un modelo espacial por el método de elementos finitos (MEF) en RFEM. Además de los casos de carga de peso propio, sobrecarga de uso, nieve y viento, se han tenido en cuenta las cargas sísmicas equivalentes.
El edificio que consta de varios segmentos está reforzado por pórticos de hormigón armado y un núcleo de escalera. Debido a la forma del edificio y la necesidad de determinar las frecuencias naturales, se descubrió rápidamente que un cálculo espacial ofrecería ventajas.
El hotel tiene una longitud de 40,9 m, un ancho de 32 m y una altura de 15,7 m. El peso total es de aproximadamente 2 100 toneladas.

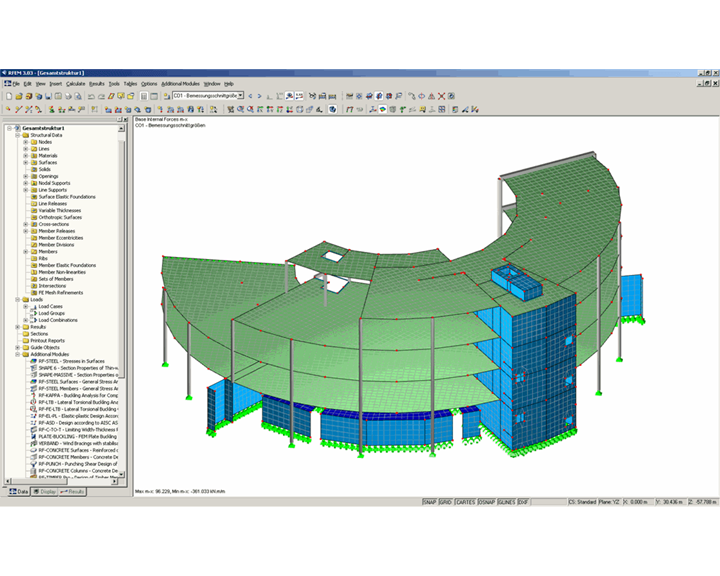

El análisis estructural consta de 626 nudos, 92 superficies y 123 barras. La malla de EF tiene 12,758 nudos y 12,923 elementos finitos (EF). El tiempo de cálculo para todos los casos de carga (lineal) es de aproximadamente 30 segundos.
“El hotel de varios pisos está ubicado en la zona sísmica 2. Con la ayuda de RFEM, se puede configurar y calcular la geometría compleja de forma realista. Con el módulo adicional RF-DYNAM, fue posible realizar el cálculo sísmico sin ningún problema. Con un cálculo convencional, esta estructura no se podría haber calculado de manera realista y, por lo tanto, hubiera llevado a unos costes de construcción considerablemente más altos”, Anton Rohmer, el ingeniero estructural responsable.
| Ingeniería estructural | Ingenieurbüro Rohmer GmbH, Laupheim, Alemania www.statics-rohmer.com |
| Arquitecto | Goetz Siegmann, Langenargen, Alemania |
| Construcción | Gestión del proyecto Oficina de ingeniería Ugo Mordasini, Langenargen, Alemania www.mordasini-baumanagement.de Contratista de obras Georg Reisch GmbH & Co. KG, Bad Salgau, Alemania www.reisch-bau.de |
| Inversor | Meichle + Mohr GmbH, Kressbronn, Alemania www.meichle-mohr.de |
