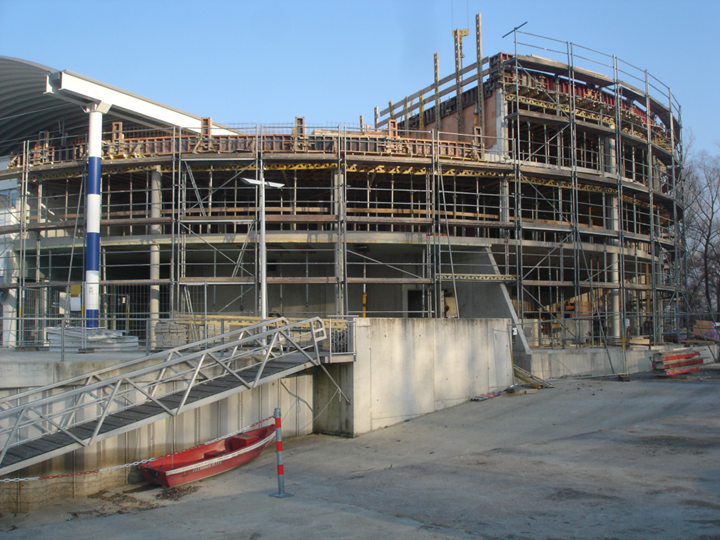

Wielopiętrowy hotel położony jest w strefie sejsmicznej 2. Program RFEM pozwolił na modelowanie i obliczenie złożonej geometrii w realistyczny sposób. Korzystanie z modułu dodatkowego RF ‑ DYNAM pozwoliło na bezproblemowe przeprowadzenie obliczeń sejsmicznych.
Konstrukcja i obliczenia statyczne
Cały projekt wielopiętrowego hotelu został wykonany w przestrzennym modelu MES w RFEM. Oprócz przypadków obciążenia ciężarem własnym, obciążeniem użytkowym, śniegiem i wiatrem, uwzględniono równoważne obciążenia sejsmiczne.
Budynek składający się z kilku segmentów jest usztywniony betonowymi ramami i rdzeniem schodów. Ze względu na kształt konstrukcji i wymóg określania częstotliwości drgań własnych oczywiste było, że korzystne będą obliczenia przestrzenne.
Hotel ma długość 134 ft, szerokość 105 ft oraz wysokość 51,5 ft. Całkowita masa wynosi około 2100 ton.

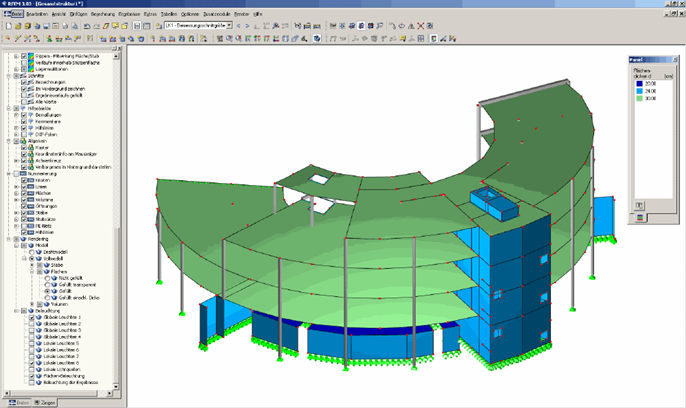

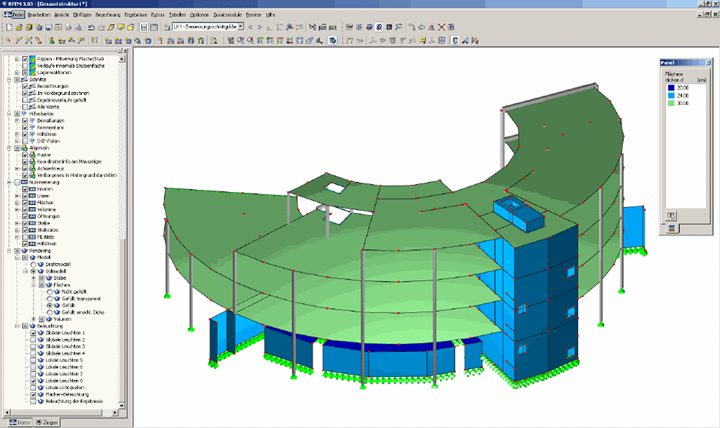

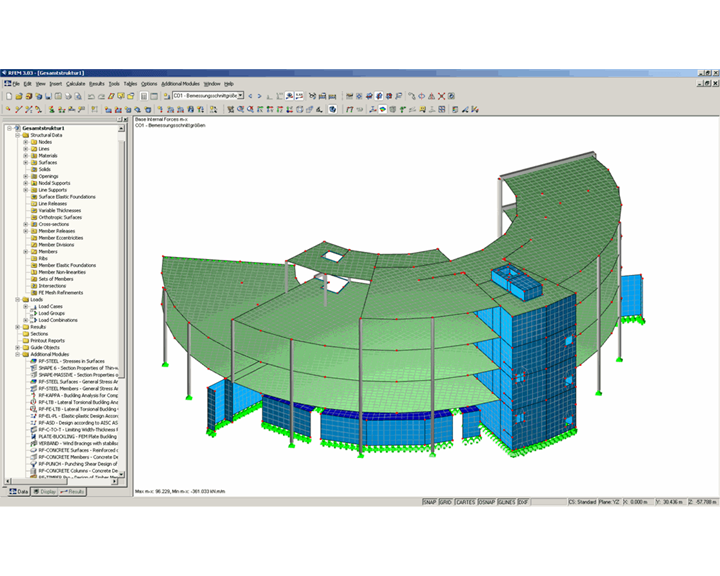

Model konstrukcyjny składa się z 626 węzłów, 92 powierzchni i 123 prętów. Siatka ES ma 12 758 węzłów i 12 923 elementy skończone. Czas obliczeń dla wszystkich przypadków obciążeń (analiza liniowa) wynosił około 30 sekund.
„Wielopiętrowy budynek hotelu znajduje się w strefie sejsmicznej 2. Program RFEM umożliwił modelowanie i obliczenie złożonej geometrii w realistyczny sposób. Dzięki modułowi dodatkowemu RF-DYNAM, obliczenia sejsmiczne mogły zostać przeprowadzone bez żadnych problemów. Dzięki konwencjonalnej analizie realistyczne obliczenie konstrukcji nie byłoby możliwe i prowadziłoby do znacznego wzrostu kosztów budowy. ”- mówi Anton Rohmer, odpowiedzialny inżynier konstrukcji.
| Statyka i konstrukcja | Ingenieurbüro Rohmer GmbH, Laupheim, Niemcy www.statics-rohmer.com |
| Architekt | Goetz Siegmann, Langenargen, Niemcy |
| Budowa | Zarządzanie projektami Biuro inżynierskie Ugo Mordasini, Langenargen www.mordasini-baumanagement.de Wykonawca budowlany Georg Reisch GmbH & Co. KG, Bad Salgau www.reisch-bau.de |
| Inwestor | Meichle + Mohr GmbH, Kressbronn, Niemcy www.meichle-mohr.de |
