Hôtel de la marina de Gohren à Kressbronn am Bodensee, Allemagne

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

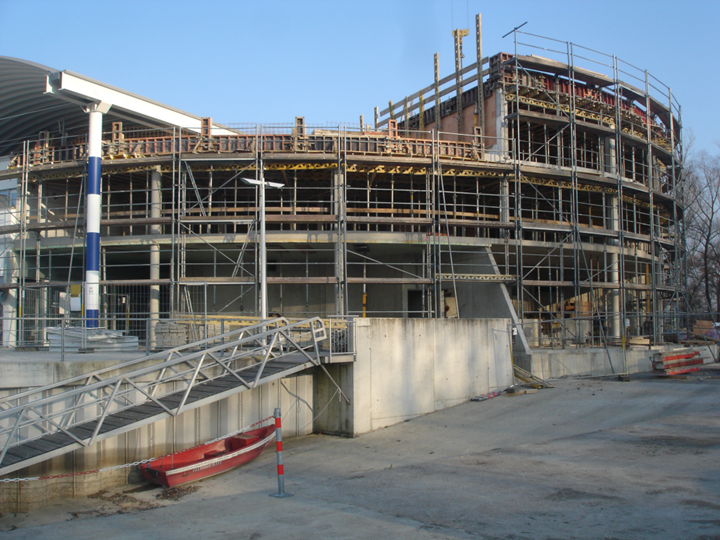

L'hôtel de la marina de Gohren est situé près du Lac Constance, entre Friedrichshafen et Lindau, dans l'une des plus belles régions d'Allemagne. Cet emplacement particulier présente néanmoins des caractéristiques structurelles qui ont dû être considérées lors de la planification. Les effets du vent et des séismes doivent par exemple être pris en compte dans cette région.

Bureau d'études Bureau d'études Rohmer GmbH, Laupheim, Allemagne
www.statik-rohmer.de
Architecture Götz Siegmann, Langenargen, Allemagne
Construction Gestion de projet
Bureau d'études Ugo Mordasini, Langenargen
www.mordasini-baumanagement.de

Entrepreneur
Georg Reisch GmbH & Co.KG, Bad Salgau, Allemagne
www.reisch-bau.de
Maître d'ouvrage Meichle + Mohr GmbH, Kressbronn, Allemagne
www.meichle-mohr.de

Cet hôtel de plusieurs étages se trouve en zone de sismicité 2. Si la géométrie du bâtiment présentait des difficultés, elle a cependant pu être déterminée et calculée de manière réaliste grâce à RFEM. Le module additionnel RF-DYNAM a par ailleurs permis d'effectuer en toute simplicité les analyses de sismicité.

Structure et calcul

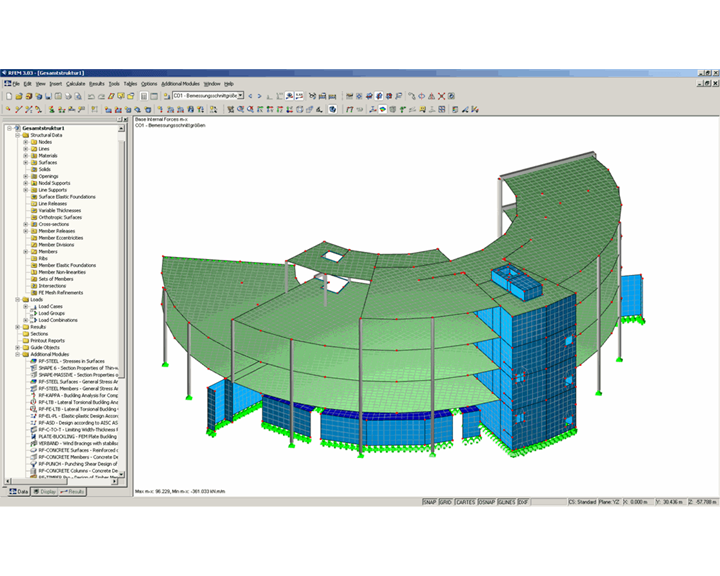

Le calcul de cet hôtel de plusieurs étages a été entièrement effectué à l'aide d'un modèle 3D aux éléments finis dans RFEM. Outre les cas de charge du poids propre, les charges d'exploitation, de neige, de vent et sismiques équivalentes ont dû être considérées.

La structure segmentée est contreventée par des portiques en béton armé et une cage d’escalier. En raison de la forme du bâtiment et de la nécessité de déterminer les fréquences propres, un calcul sur un modèle 3D présentait plusieurs avantages.

L'hôtel fait 40,9 m de long, 32 m de large et 15,7 m de haut. Son poids total est d'environ 2 100 tonnes.

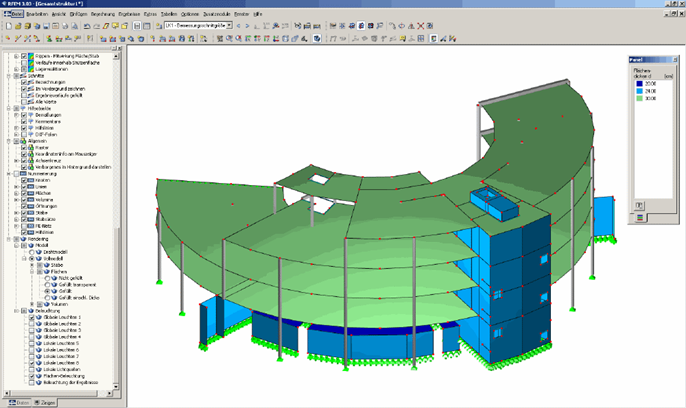

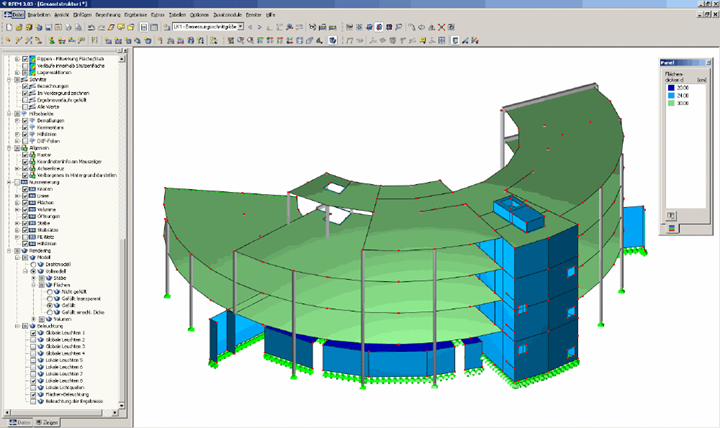

Le modèle de la structure est constitué de 626 nœuds, 92 surfaces et 123 barres. Le maillage EF se compose de 12 758 nœuds et 12 923 éléments EF. Il a fallu environ 30 secondes pour calculer tous les cas de charge (linéaires).

« Cet hôtel de plusieurs étages se trouve en zone de sismicité 2. Si la géométrie du bâtiment présentait des difficultés, elle a cependant pu être déterminée et calculée de manière réaliste grâce à RFEM. Le module additionnel RF-DYNAM a par ailleurs permis d'effectuer en toute simplicité les analyses de sismicité. Cette structure n'aurait pas pu être calculée de manière réaliste avec un calcul classique, ce qui a entraîné des coûts de construction considérablement plus élevés », a déclaré Anton Rohmer, du bureau d'études du même nom.
