Vícepodlažní hotel se nachází v seizmické oblasti 2. Program RFEM umožnil vytvořit realistický model složité geometrie konstrukce a provést výpočet. V přídavném modulu RF-DYNAM bylo možné bez problému posoudit seizmické účinky.
Konstrukce a posouzení
Vícepodlažní hotel byl kompletně posouzen v prostorovém modelu v programu RFEM pro výpočty MKP. Kromě zatěžovacích stavů jako vlastní tíha, užitné zatížení, sníh a vítr bylo třeba zohlednit také náhradní seizmická zatížení.
Segmentová konstrukce je vyztužena železobetonovými rámy a schodišťovým jádrem. Vzhledem k tvaru budovy a nutnosti stanovit vlastní frekvence bylo zřejmé, že bude výhodné provést prostorový výpočet.
Hotel má délku 40,9 m, šířku 32 m a výšku 15,7 m. Celková hmotnost činí přibližně 2 100 tun.

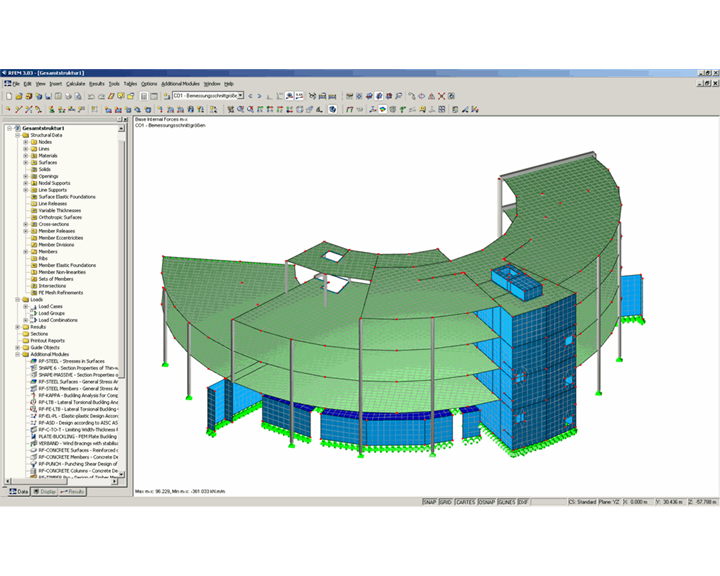

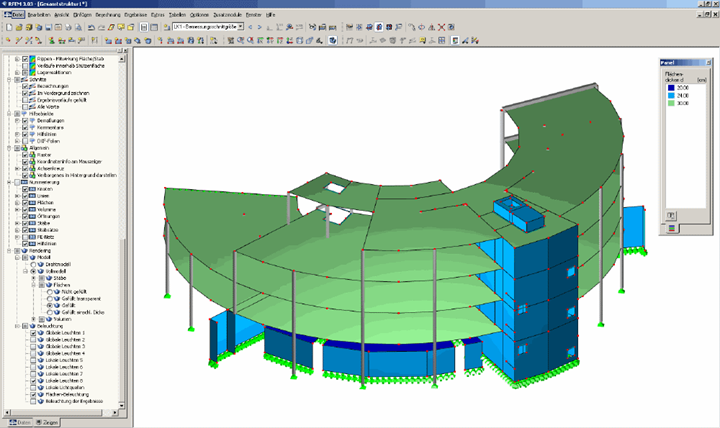

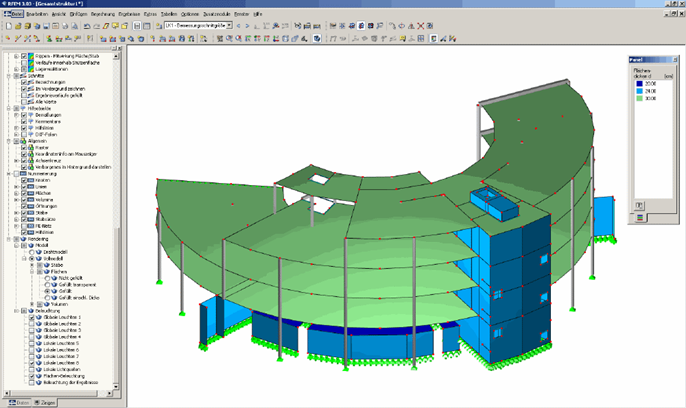

Model pro posouzení statiky se skládá z 626 uzlů, 92 ploch a 123 prutů. Síť konečných prvků má 12 758 uzlů a 12 923 konečných prvků. Výpočet všech zatěžovacích stavů (lineárně) trvá přibližně 30 sekund.
„Vícepodlažní hotel se nachází v seismické oblasti 2. Program RFEM umožnil vytvořit realistický model složité geometrie konstrukce a provést výpočet. V přídavném modulu RF-DYNAM bylo možné bez problému posoudit seizmické účinky. Běžný výpočet by neumožnil vypočítat tuto konstrukci realisticky, a vedl by tak k podstatně vyšším nákladům,“ vysvětluje Anton Rohmer z projektové kanceláře.
| Statický výpočet | Ingenieurbüro Rohmer GmbH, Laupheim, Německo www.statik-rohmer.de |
| Architektonický návrh | Götz Siegmann, Langenargen, Německo |
| Konstrukce | Řízení projektu Ingenieurbüro Ugo Mordasini, Langenargen www.mordasini-baumanagement.de Realizace stavby Georg Reisch GmbH & Co. KG, Bad Salgau www.reisch-bau.de |
| Investor | Meichle + Mohr GmbH, Kressbronn, Německo www.meichle-mohr.de |
