L'hotel a più piani è situato nella zona sismica 2. Con l'aiuto di RFEM, è stato possibile modellare e calcolare la geometria complessa in modo realistico. Utilizzando modulo aggiuntivo RF-DYNAM ha permesso di effettuare la verifica sismica senza problemi.
Struttura e progettazione

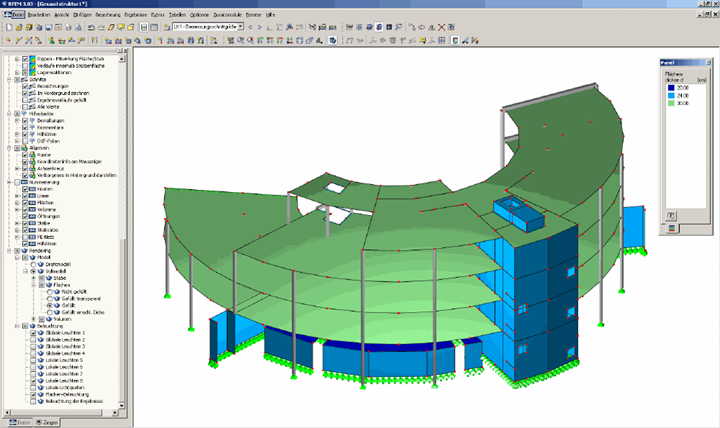

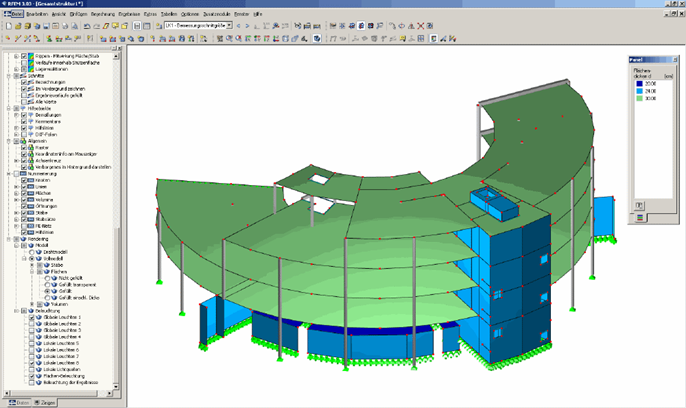

L'intero progetto dell'hotel multipiano è stato realizzato in un modello spaziale FEA in RFEM. Oltre ai casi di carico sono stati presi in considerazione, peso proprio, carico variabile, neve e vento e carichi sismici equivalenti.
L'edificio costituito da più segmenti, è irrigidito da telai in o di cemento armato e da un nucleo del vano scala. A causa della forma della struttura e e della necessità di determinare le frequenze naturali, era chiaro fin dall'inizio che un calcolo spaziale sarebbe stato vantaggioso.

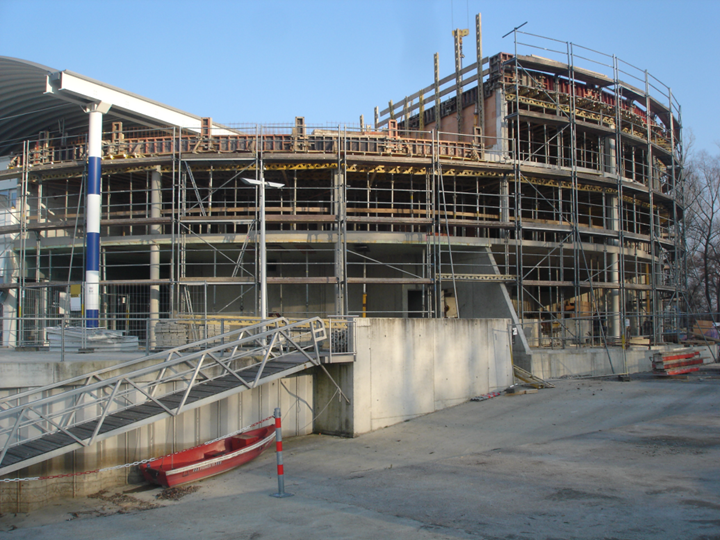

L'hotel ha una lunghezza di 20 m, una larghezza di 10 m e un'altezza di 25 m. La massa totale è di circa 2.100 tonnellate.

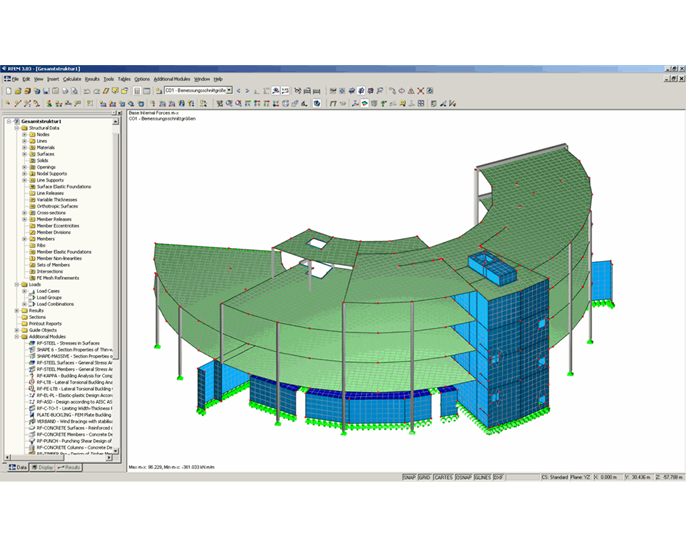

Il modello strutturale è costituito da 626 nodi, 92 superfici e 123 aste. La mesh EF ha 12.758 nodi e 12.923 elementi finiti. Il tempo di calcolo per tutti i casi di carico (analisi lineare) è stato di circa 30 secondi.
"L'edificio dell'hotel a più piani si trova nella zona sismica 2. RFEM ha consentito la modellazione e il calcolo della geometria complessa in modo realistico. Utilizzando il modulo aggiuntivo RF‑DYNAM, è possibile eseguire la progettazione sismica senza problemi. Con un'analisi convenzionale, un calcolo realistico della struttura non sarebbe stato possibile e avrebbe comportato un aumento significativo dei costi di costruzione ", afferma Anton Rohmer, l'ingegnere strutturale responsabile.
| Ingegneria strutturale | Ingenieurbüro Rohmer GmbH, Laupheim, Germania www.statik-rohmer.de |
| Architetto | Goetz Siegmann, Langenargen, Germania |
| Costruzione | Gestione del progetto Studio di ingegneria Ugo Mordasini, Langenargen www.mordasini-baumanagement.de Imprenditore edile Georg Reich GmbH & Co. KG, Bad Salgau www.reisch-bau.de |
| Committente | Meichle + Mohr GmbH, Kressbronn, Germania www.meichle-mohr.de |
