Architettura e analisi strutturale

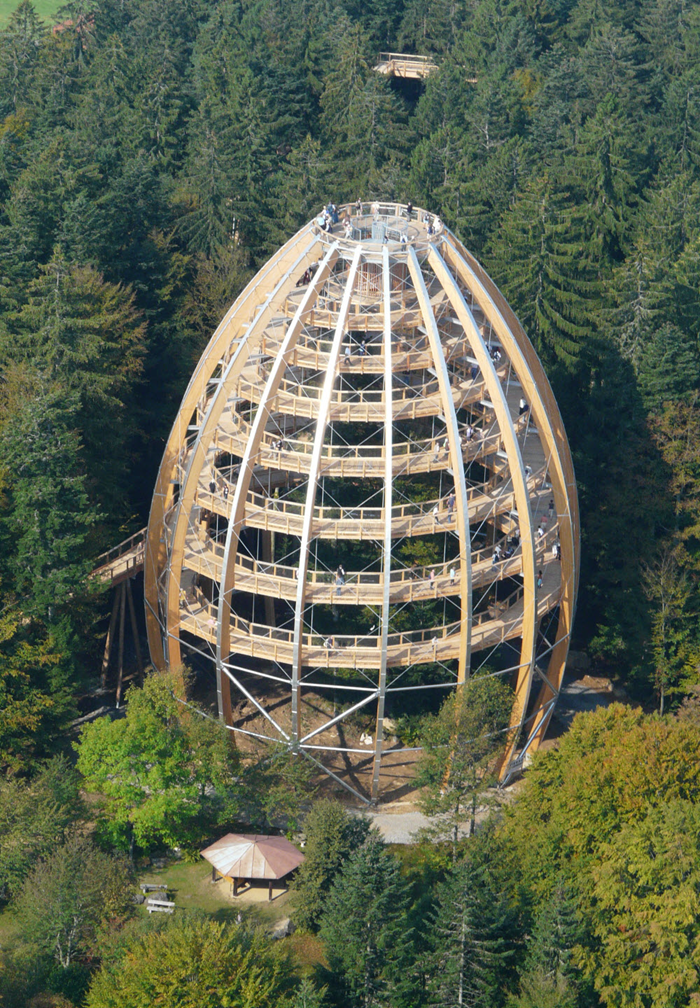

La torre a forma di uovo è stata costruita attorno a tre alberi con un'altezza fino a 38 m, che cresce su una formazione rocciosa.In questo modo, i visitatori possono seguire le singole fasi di crescita degli alberi. Raggiungendo la piattaforma in acciaio a due piani in cima alla torre, possono godere della vista sul parco nazionale.
La principale struttura portante della torre, costruita principalmente in legno, è costituita da 16 travi in legno lamellare di larice, che sono curve e disposte a simmetria rotazionale. La parte superiore della torre era irrigidita da una fitta rete di aste diagonali in acciaio. La parte inferiore era irrigidita da quattro croci resistenti alla compressione e alla trazione costituite da sezioni cave di acciaio ancorate agli archi in legno.

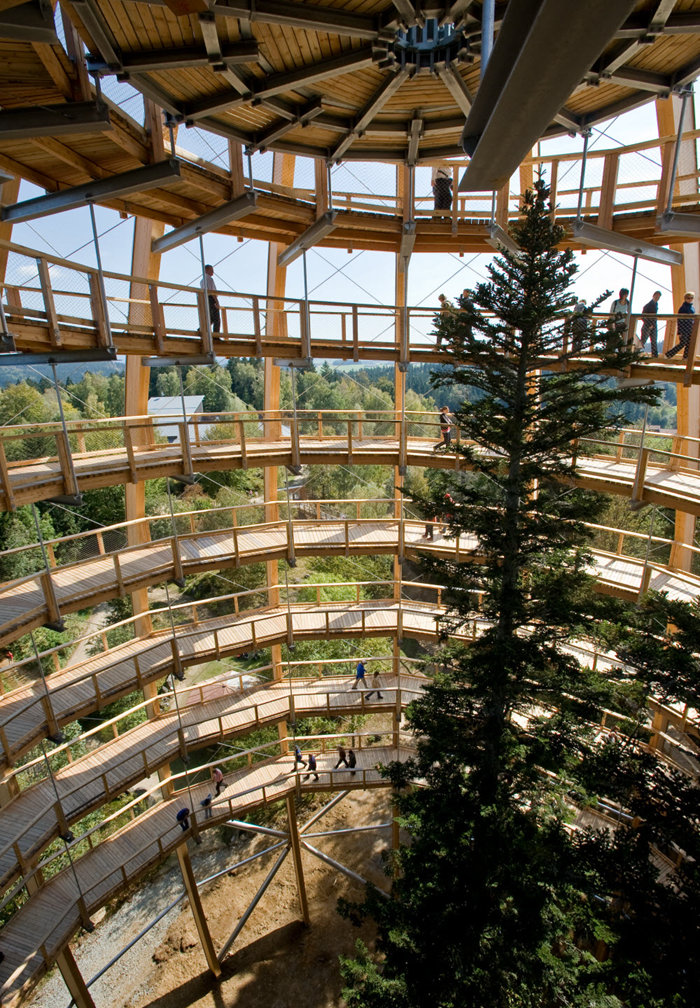

La struttura a spirale in legno è fissata agli archi in legno tramite sospensioni in acciaio e travi secondarie in acciaio. Il sistema strutturale è stato calcolato secondo l'analisi del secondo ordine.
Il calcolo ha determinato una forza di compressione di 1.160 kN all'interno degli archi in legno e una deformazione massima orizzontale della torre di 61,81 pollici.

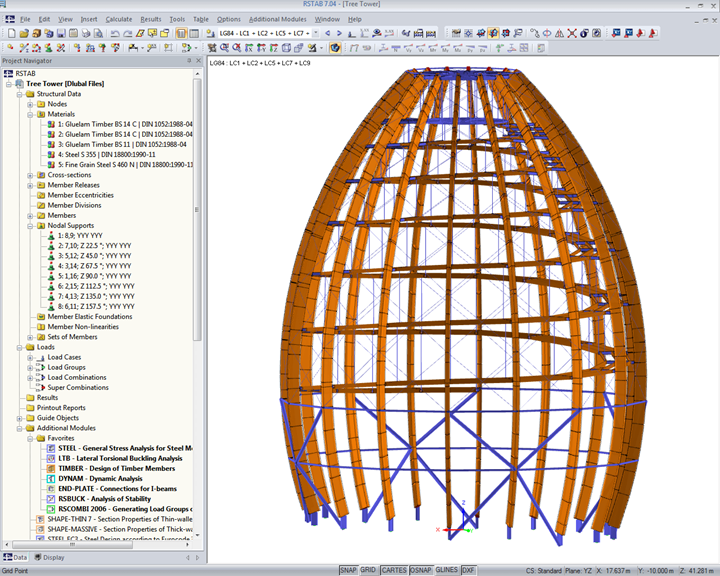

“La forma a uovo della struttura ha richiesto l'uso di un programma in grado di calcolare strutture spaziali. Abbiamo deciso di lavorare con il programma Dlubal RSTAB, che è più adatto a una simile sfida. ” afferma Ralf Kolm, ingegnere della società WIEHAG, responsabile dell'analisi strutturale.
| Posto | Baumwipfelpfad Bayerischer Wald Böhmstraße 43, 94556 Neuschönau, Germania |
| Ingegneria strutturale | Progetto, analisi strutturale e costruzione WIEHAG GmbH Altheim, Austria www.wiehag.com |
| Architetto | Josef Stöger, Schoenberg, Germania stoeger-koelbl.de |
| Committente | Erlebnis Akademie AG, Bad Kötzting, Germania www.eak-ag.de/eakag |
