Torre de floresta no Parque Nacional da Baviera, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

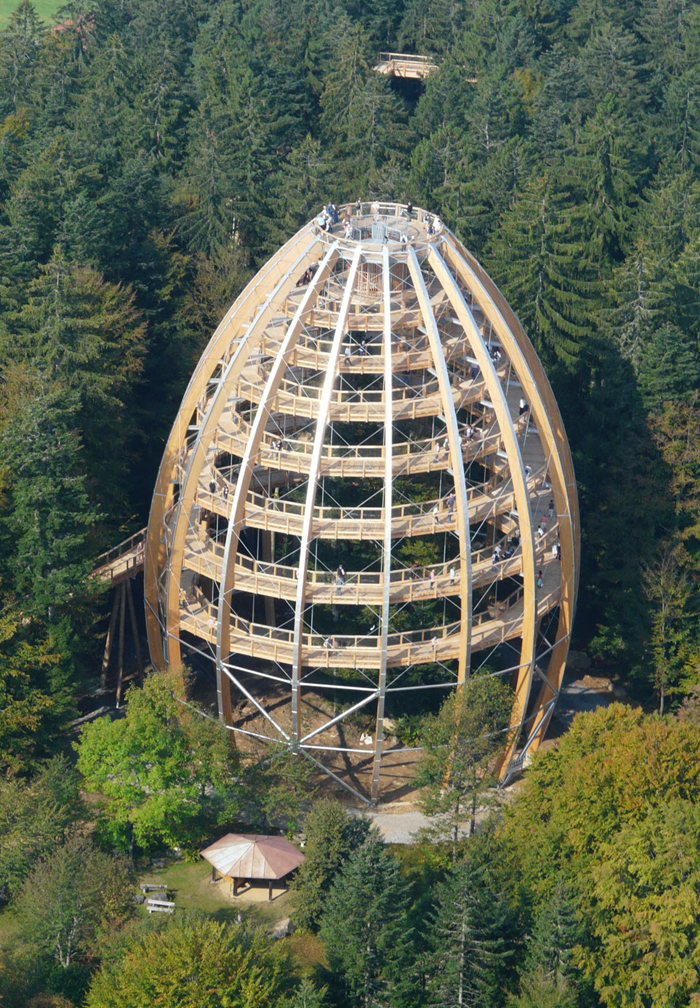

Com um comprimento total de 1300 m, este caminho por entre as copas das árvores é o maior caminho deste tipo em todo o mundo e foi construído em 2009 no Parque Nacional da Baviera. A principal atração do parque é a torre acessível com 44 m de altura, que foi construída em forma de espiral com 520 m de comprimento e faz a ligação direta ao resto do trajeto por entre as copas das árvores com 780 m.

Planeamento estrutural Projeto, análise estrutural e execução
WIEHAG GmbH
Altheim, Áustria
www.wiehag.com
Arquiteto Josef Stöger, Schönberg, Alemanha
stoeger-koelbl.de
Cliente Die Erlebnis Akademie AG, Bad Kötzting, Alemanha
www.eak-ag.de/eakag

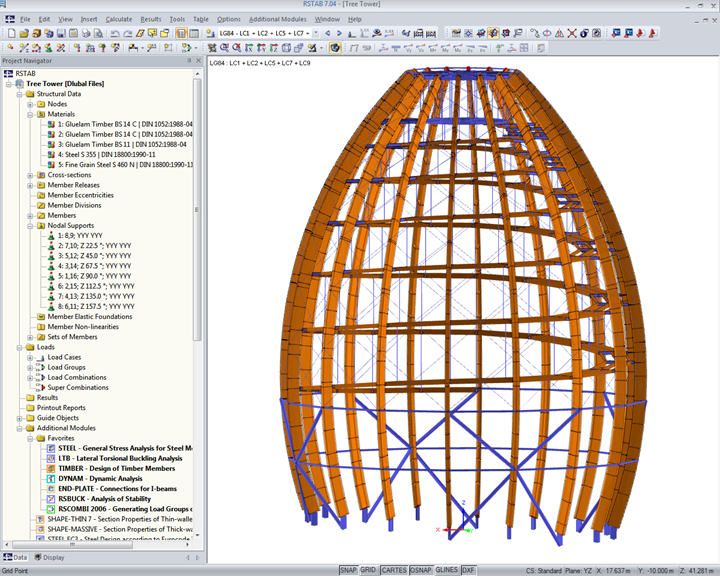

Modelo

Arquitetura e análise estrutural

A torre em forma de ovo foi construída à volta de três árvores antigas com alturas até 38 m, que estão situadas numa formação rochosa.

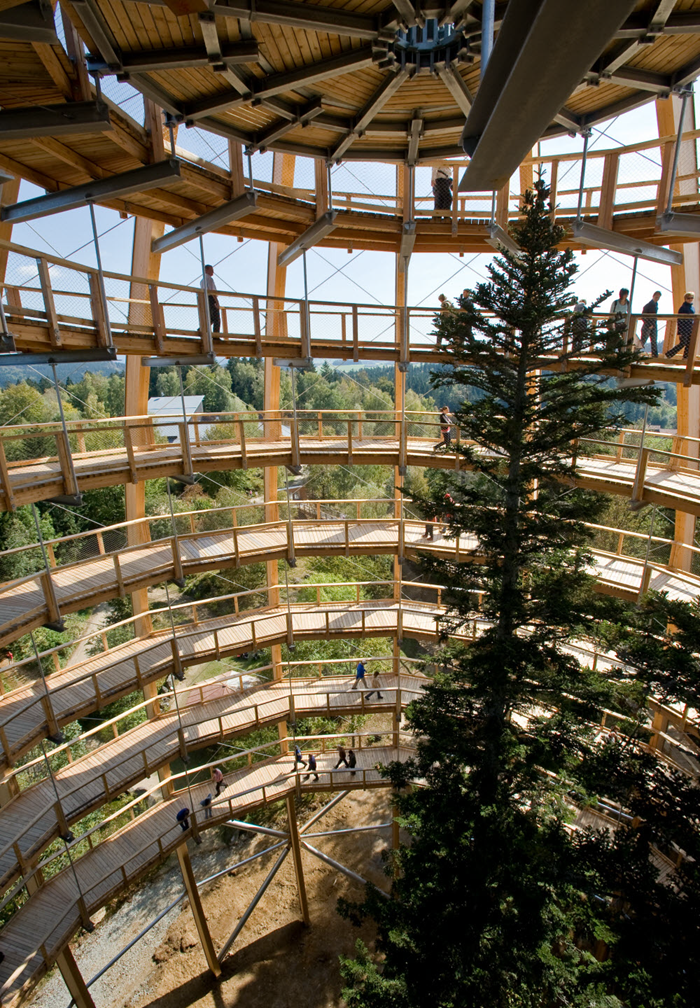

Os visitantes têm, assim, a possibilidade de seguir os passos individuais do crescimento das árvores e, por outro lado, de desfrutar da paisagem do parque nacional vista a partir da plataforma de dois andares em aço, colocada no topo da torre.

A estrutura de apoio principal da torre, quase toda ela em madeira, é constituída por 16 vigas curvadas de madeira laminada colada, dispostas com simetria rotacional. A parte superior da torre foi reforçada através de uma malha densa de barras de aço diagonais, a parte inferior através de cruzes de perfis de aço oco resistentes a tração e compressão, ancoradas aos arcos de madeira.

A construção em espiral de madeira está pendurada nos arcos de madeira através de suspensões e vigas transversais em aço. O sistema estrutural foi calculado de acordo com uma análise de segunda ordem.

O cálculo resultou numa força de compressão de 1160 kN nos arcos de madeira e uma deformação horizontal máxima de 15,7 cm da torre.

"A forma oval da estrutura pressupôs que fosse utilizado um programa capaz de calcular estruturas reticuladas espaciais. Na empresa WIEHAG é utilizado o programa RSTAB da Dlubal Software, que se revela adequado para este tipo de cálculos", afirmou Ralf Kolm, engenheiro da empresa WIEHAG e responsável pela análise estrutural.

Local do projeto

Baumwipfelpfad Bayerischer Wald
Böhmstraße 43, 94556 Neuschönau,Alemanha
