Tour d'observation dans la forêt de Bavière, en Allemagne

Projet Client

Bureau d'Etudes Planification, Etude Technique et Construction
WIEHAG GmbH
Altheim, Allemagne
www.wiehag.com
Architecture
Josef Stöger
Schönberg, Allemagne
www.architekt-stoeger.de
Maître d'Ouvrage Die Erlebnis Akademie AG
Bad Kötzting, Allemagne
www.eak-ag.de/eakag

Le chemin qui ondule entre la cime des arbres de la forêt sur une longueur totale de 1 300 m est la plus longue promenade de ce genre au monde. Il a été construit en 2009 dans le parc national de la forêt de Bavière, en Allemagne. L'attraction touristique principale de la promenade est sa tour piétonne qui atteint les 44 m de haut.

Il s'agit d'une construction en spirale d'une longueur de 520 m, directement reliée à la promenade qui s'étend sur 780 m.

Architecture et Etude Technique

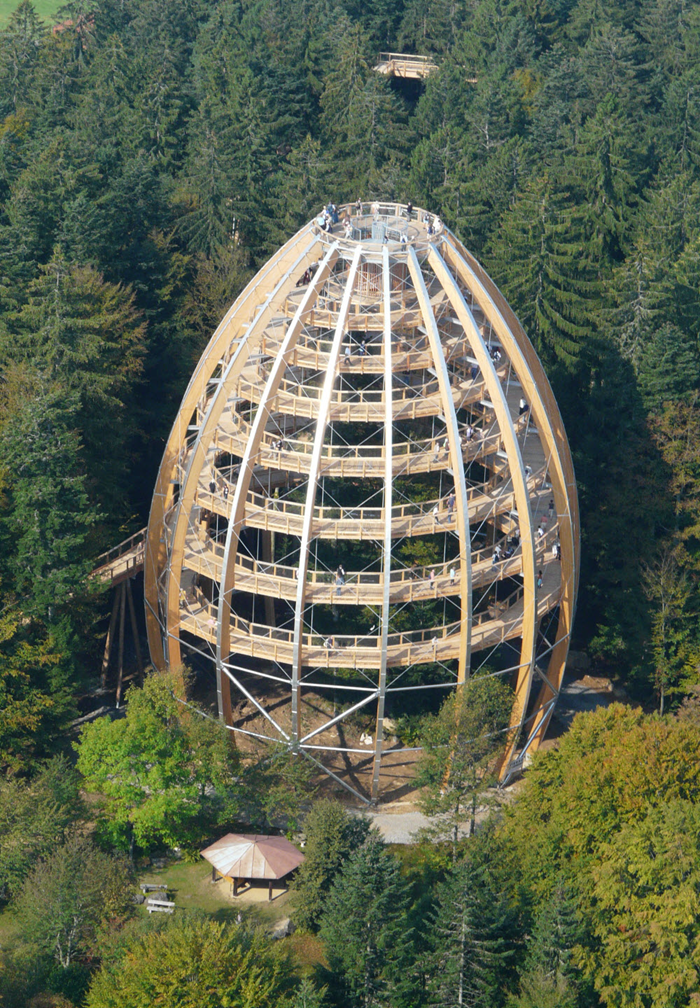

La tour en forme d’œuf a été bâtie au tour de trois arbres de 38 m de haut au-dessus d'une formation rocheuse.

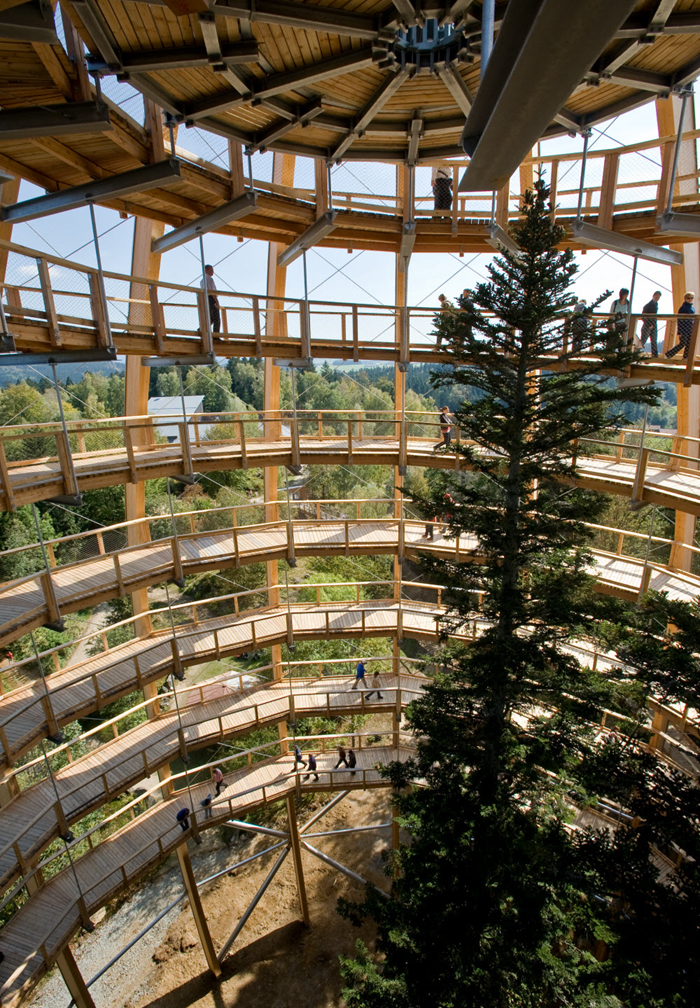

Cet emplacement permet aux visiteurs de suivre la pousse de chacun des trois arbres. Une fois au deuxième étage de la tour, les visiteurs se trouvent sur une plateforme métallique qui leur permet de profiter d'une vue sur le parc national.

La structure portante principale de la tour est en grande partie en bois. Elle est composée de 16 poutres en mélèze lamellé-collé, qui sont courbées et disposées de sorte à former un cercle parfait. La partie supérieure de la tour est en renforcée par un maillage de barres métalliques en diagonale. Le contreventement de la partie basse se fait grâce à quatre croix composées de sections creuses métalliques résistantes à la traction et compression, le tout ancré à l'aide d'arcs en bois. La structure en bois et en spirale est reliée aux arches en bois par des traverses métalliques et des poutres métalliques secondaires.

Le système structural a été calculé d'après l'analyse du second ordre. Le calcul a résulté d'une force de compression de 1,160 kN dans les arcs en bois et d'une déformation horizontale maximale de la tour de 15,7 cm.

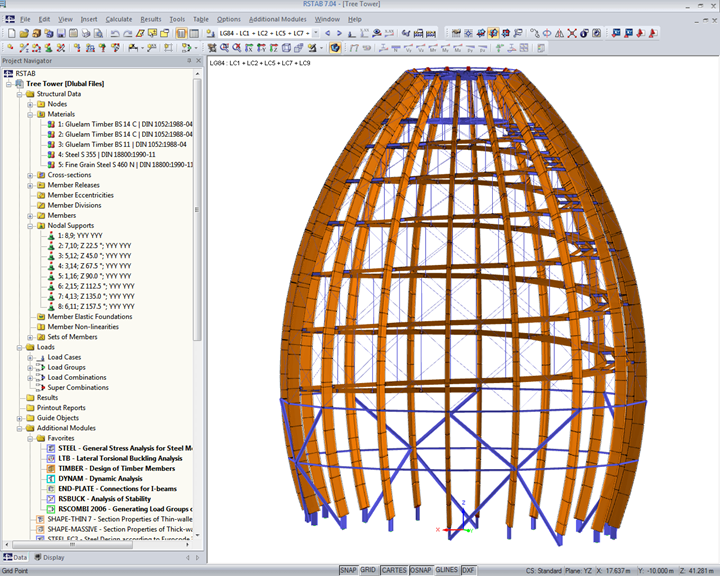

Ralf Kolm, ingénieur chez WIEHAG et responsable de l'étude technique, nous rapporte : « La forme ovale de la structure a nécessité l'utilisation d'un logiciel capable de calculer des charpentes spatiales. Nous avons décidé de travailler avec le logiciel RSTAB de Dlubal car c'était le logiciel le mieux équipé pour relever ce défi. »
