Drewniana wieża w Lesie Bawarskim, Niemcy

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Najdłuższa na świecie ścieżka spacerowa biegnąca wśród koron drzew, o łącznej długości 1300 m, powstała w 2009 r. w niemieckim Parku Narodowym Lasu Bawarskiego. Główną atrakcją szlaku jest wieża z drewna o wysokości 44 m, ze spiralną rampą widokową o długości 520 m, która połączona jest bezpośrednio z podniesioną ścieżką spacerową o długości 780 m.

Obliczenia konstrukcyjne Projekt, analiza statyczno-wytrzymałościowa i konstrukcja
WIEHAG GmbH
Altheim, Austria
www.wiehag.com
Architekt Josef Stöger, Schoenberg
stoeger-koelbl.de
Klient Erlebnis Akademie AG, Bad Kötzting, Niemcy
www.eak-ag.de/eakag

Model

Koncepcja architektoniczna oraz analiza konstrukcyjna

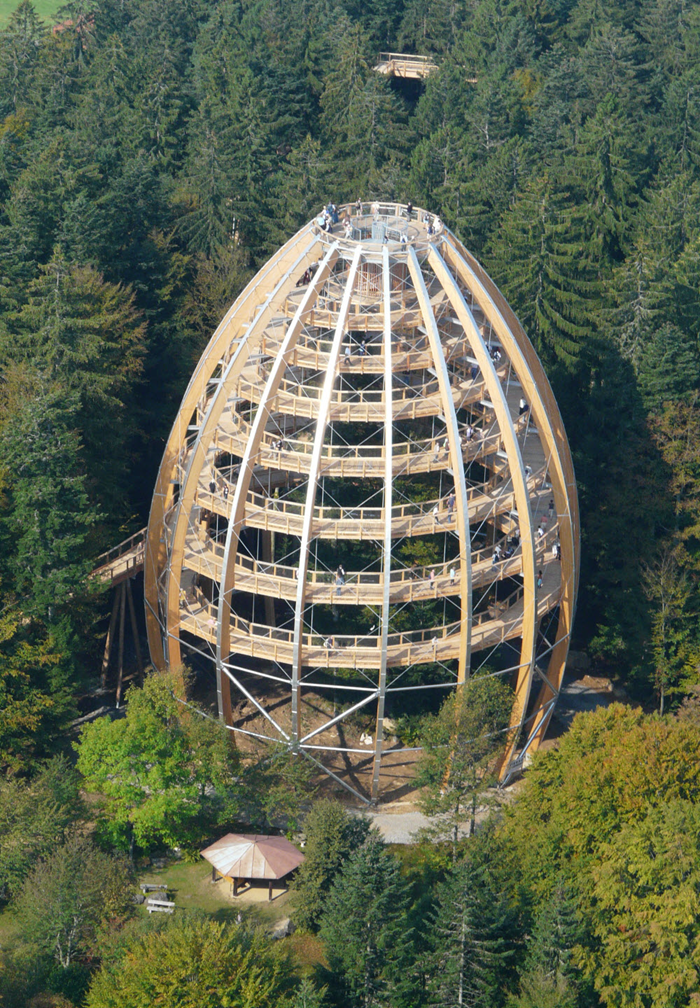

Wieża w kształcie jajka zbudowana jest wokół trzech starych drzew, rosnących na skalistym podłożu, których wysokość sięga 38 m.

Dzięki takiej koncepcji, z jednej strony zwiedzający mogą śledzić etapy wzrostu drzew, a z drugiej strony podziwiać piękny widok na park narodowy, stojąc na dwupiętrowej stalowej platformie umieszczonej na szczycie wieży.

Główną konstrukcję nośną wieży, wykonaną przede wszystkim z drewna, tworzy 16 zakrzywionych belek z drewna modrzewiowego, klejonego warstwowo. Ułożone są obwodowo i symetrycznie względem siebie. Sztywność w górnej części jest zapewniona przez ciasną siatkę stalowych prętów ukośnych. W dolnej części z kolei, za pomocą czterech układów stężeń typu X o stalowych przekrojach rurowych, połączonych z łukami drewnianymi i fundamentem, które przenoszą siły ściskające jak i rozciągające.

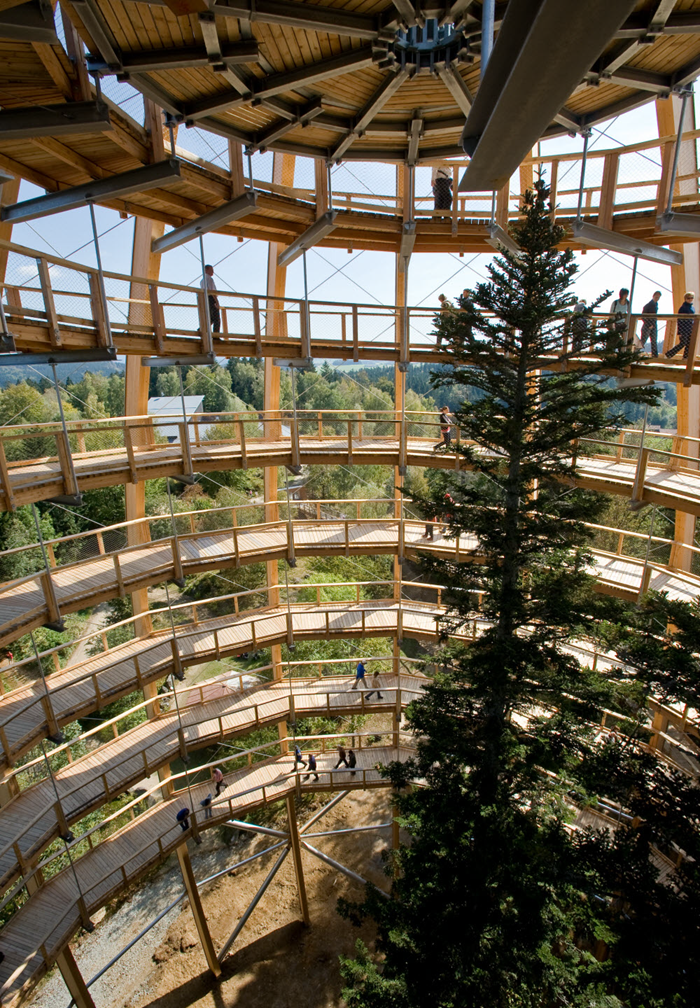

Wewnętrzna spiralna rampa jest przymocowana do drewnianych łuków za pomocą stalowych belek poprzecznych i systemu podwieszenia. Układ statyczny został przeliczony analizą wg. teorii drugiego rzędu.

Zgodnie z obliczeniami, siła ściskająca w drewnianych łukach wynosiła 1160 kN, a maks. poziome odkształcenie wieży to 15,7 cm.

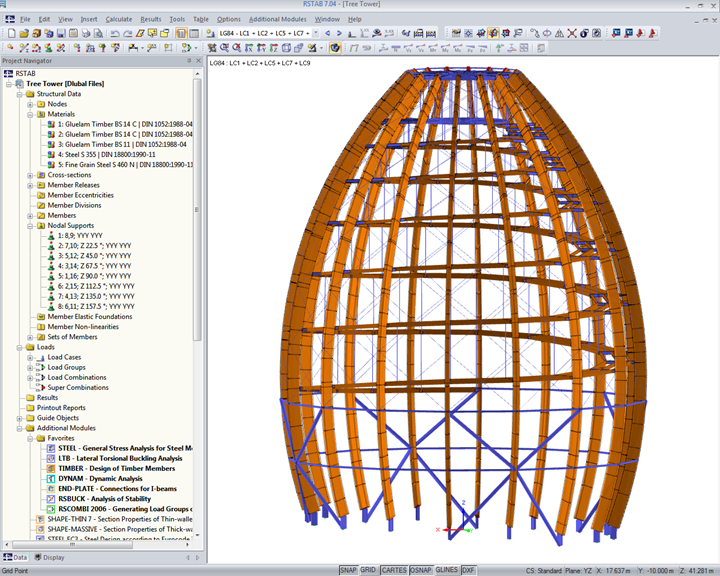

„Ze względu na kształt konstrukcji przypominający jajko konieczne było skorzystanie z programu do obliczania ram przestrzennych. Firma WIEHAG korzysta z programu RSTAB firmy DLUBAL-Software, który idealnie nadaje się do takich zadań" mówi mgr inż. (FH) Ralf Kolm (Fa. WIEHAG), odpowiedzialny za analizę konstrukcji wieży.

Lokalizacja projektu

Baumwipfelpfad Bayerischer Wald
Böhmstraße 43, 94556 Neuschönau,Niemcy

Słowa kluczowe

Wieża wśród drzew
