Arquitectura y análisis estructural

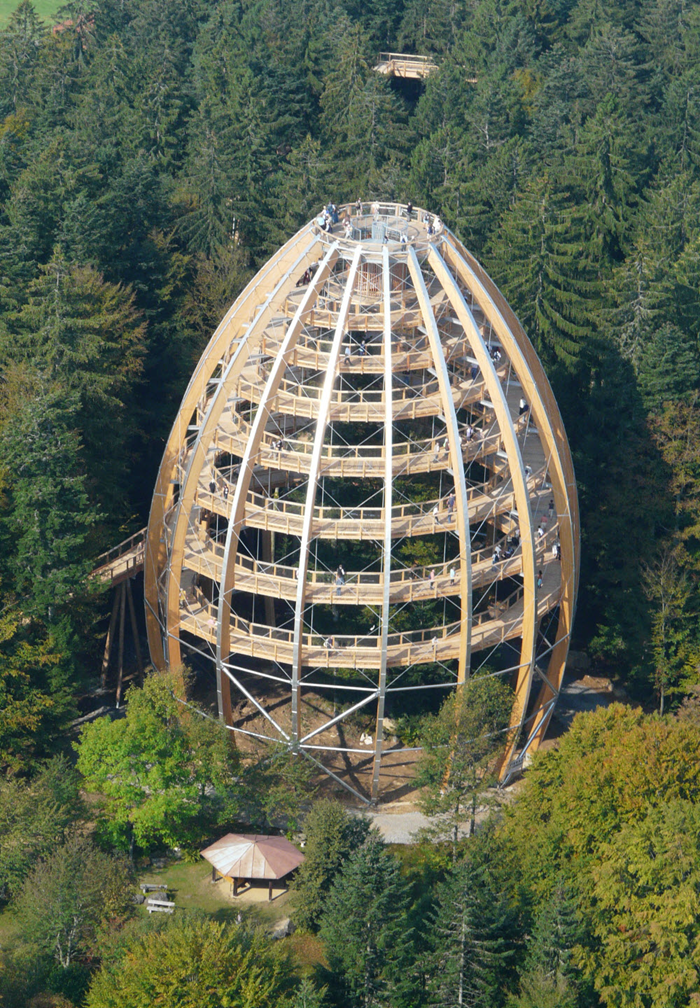

La torre del árbol con forma ovalada fue construida alrededor de tres árboles con una altura de hasta 38 m, creciendo sobre una formación rocosa.De esta manera, los visitantes son capaces de seguir los pasos individuales del crecimiento de los árboles. Al alcanzar la plataforma de acero de dos plantas en la parte superior de la torre, se puede disfrutar de la vista del parque nacional.
La estructura de soporte principal de la torre, construida principalmente en madera, se compone de 16 pilares de madera laminada encolada con alerce curvados y dispuestos con simetría rotacional. La parte superior de la torre se reforzó mediante una malla estrecha de barras diagonales de acero. La parte inferior fue reforzada mediante cuatro cruces resistentes a compresión y tracción consistentes en perfiles huecos de acero anclados con los arcos de madera.

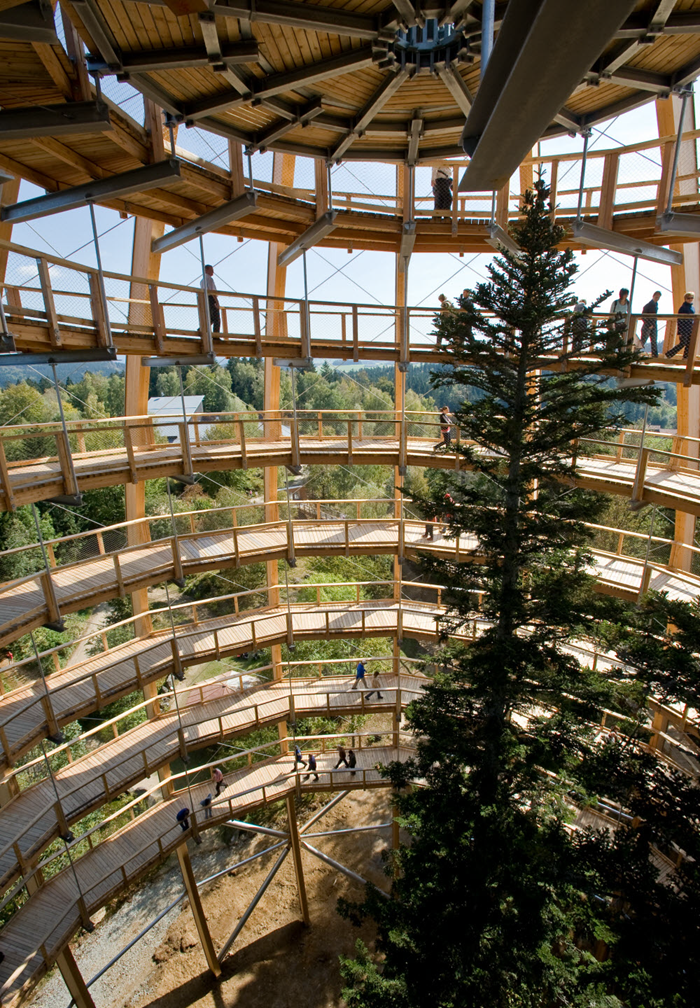

La estructura de madera en espiral está unida a los arcos de madera mediante vigas de acero suspendidas y secundarias. El sistema estructural se calculó según el análisis de segundo orden.
El cálculo dio como resultado un esfuerzo de compresión de 1.160 kN dentro de los arcos de madera y una deformación horizontal máxima de la torre de 15,7 cm.

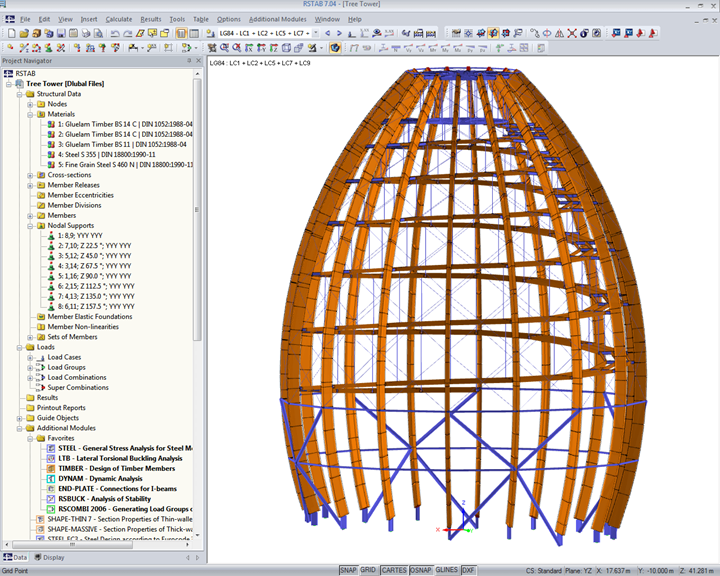

“La forma ovalada de la estructura requirió el uso de un programa que fuera capaz de calcular estructuras espaciales. Decidimos trabajar con el programa RSTAB de Dlubal, el más adecuado para este desafío”. Ralf Kolm, ingeniero de la empresa WIEHAG, responsable del análisis estructural.
| Lugar | Baumwipfelpfad Bayerischer Wald Böhmstraße 43, 94556 Neuschönau, Alemania |
| Ingeniería estructural | Proyecto, análisis estructural y construcción WIEHAG GmbH Altheim, Austria www.wiehag.com |
| Arquitecto: | Josef Stöger, Schoenberg, Alemania stoeger-koelbl.de |
| Inversor | Erlebnis Akademie AG, Bad Kötzting, Alemania www.eak-ag.de/eakag |
