Деревянный пешеходный мост в Анаклии, Грузия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

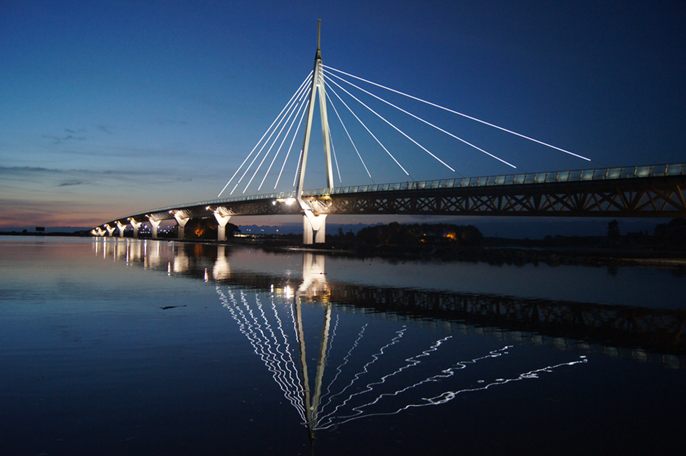

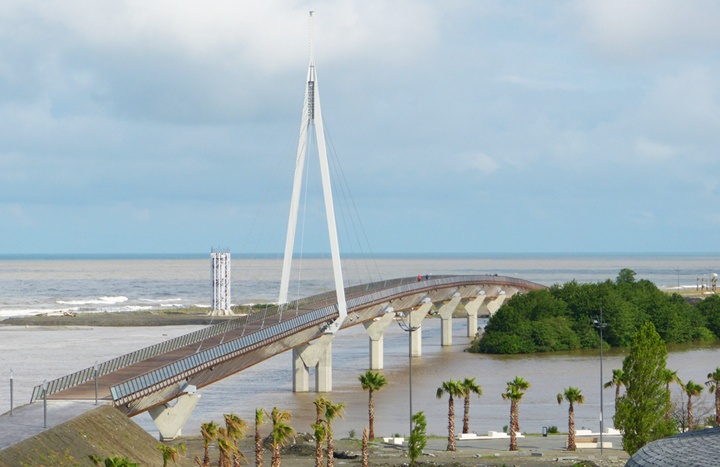

Один из самых длинных деревянных мостов в мире, строительство которого закончилось в 2012 году, находится в Анаклии, климатическом курорте на восточном берегу Черного моря. Мост длиной более 500 м соединяет зону отелей и район порта с прибрежной зоной, которая до сих пор практически не использовалась, но в ближайшие годы она будет служить туристическим целям.

Проектирование конструкций Допущения нагрузок, проектирование конструкций и расчет
Leonhardt, Andrä und Partner, Штутгарт, Германия
www.lap-consult.com

Проектирование деревянных конструкций
Fast + Epp GmbH, Дармштадт, Германия
www.fastepp.com
Строительство Генеральный подрядчик
Caucasus Road Project Ltd (CRP)
Тбилиси, Грузия

Возведение деревянных конструкций
HESS TIMBER GmbH & Co.& KG, Клайнхойбах, Германия
www.hess-timber.com
Заказчик Государство Грузии

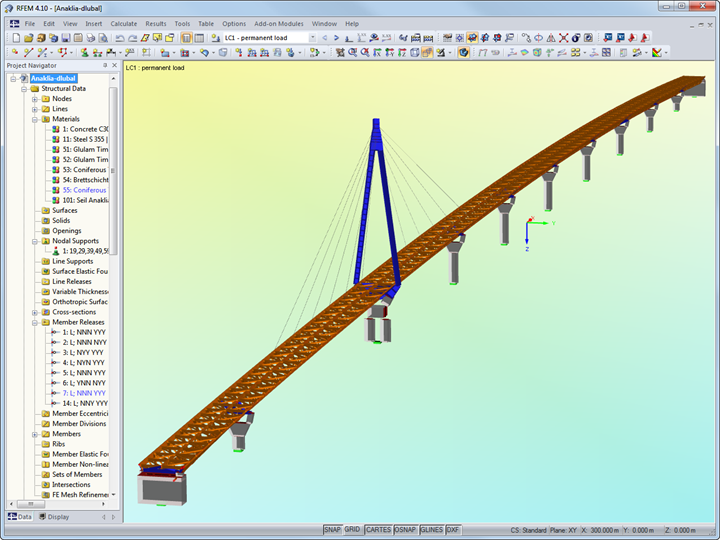

Модель

Планирование и изготовление конструкции в Германии

Поскольку строительство стального моста значительно превысило бы бюджет, потребовалось в данном случае найти более экономичное решение. Именно потому была конструкция моста наконец сделана из древесины. Проект многопролетного моста из деревянных ферм с треугольным сечением разрабатывала штутгартская фирма Leonhardt, Andrä und Partner (LAP) в совместном сотрудничестве с баварским производителем клееной древесины HESS TIMBER. Компания LAP также выполняла общий расчет конструкций.

За расчет деревянных конструкции затем отвечала фирма Fast + Epp, заказчик компании Dlubal, которая использовала для проверки внутренних сил, а также для проведения общего расчета деревянных конструкций, программное обеспечение RFEM.

Конструктивная система

Для снижения эффекта от заделок, возникающего в продольном направлении, была конструктивная система моста недалеко своей середины разделена на две части. Первая часть моста состоит лишь из системы неразрезных балок, в то время как вторая часть из-за длины основных пролетов закреплена стальным пилоном.

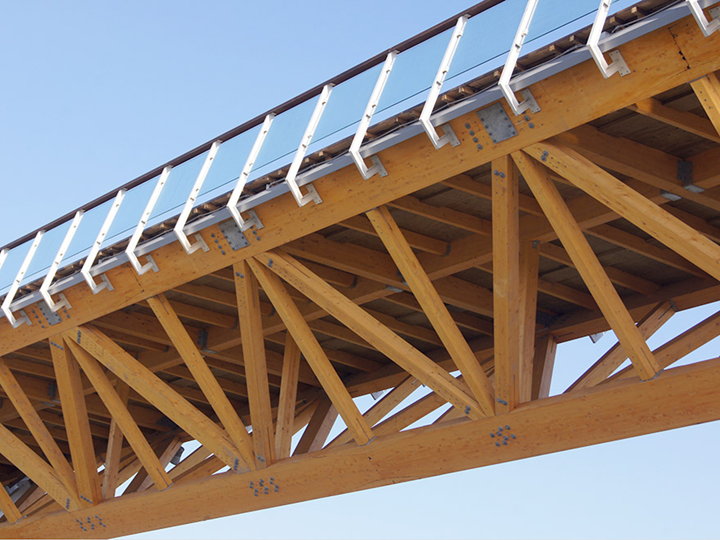

Профиль моста образует система пространственного каркаса из клеено-ламинированной древесины с двумя решетчатыми фермами в поперечном направлении, наклоненными на 45°, а также перекладины, обшитые деревянными плитами. Более того, плиты Kerto‑Q выполняют кроме функции пешеходной дорожки, также функцию горизонтальных элементов жесткости.

Фирма Fast + Epp рассчитывала также компоненты клееной древесины, которые были в пределах фермы соединены с помощью дюбелей и щелевых листов. Кроме того, прямо при сборке моста был применен и метод фиксирования клеем, запатентованный компанией HESS TIMBER, благодаря которому можно было уменьшить части дощатоклееной древесины до максимальной длины 13,5 м, и таким образом избежать дорогой перевозки специализированным транспортом.
