Passerelle en bois à Anaklia, Géorgie

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

Calcul de structure Hypothèses de charge, calcul de structure et conception
Leonhardt, Andrä und Partner, Stuttgart
www.lap-consult.com

Planification de la structure bois
Fast + Epp GmbH, Darmstadt, Allemagne
www.fastepp.com
Construction Entreprise générale
Caucasus Road Project Ltd (CRP)
Tbilissi, Géorgie

Construction de la structure bois
HESS TIMBER GmbH & Co.KG, Kleinheubach
www.hess-timber.com
Maître d'ouvrage Ville d'Anaklia, Géorgie

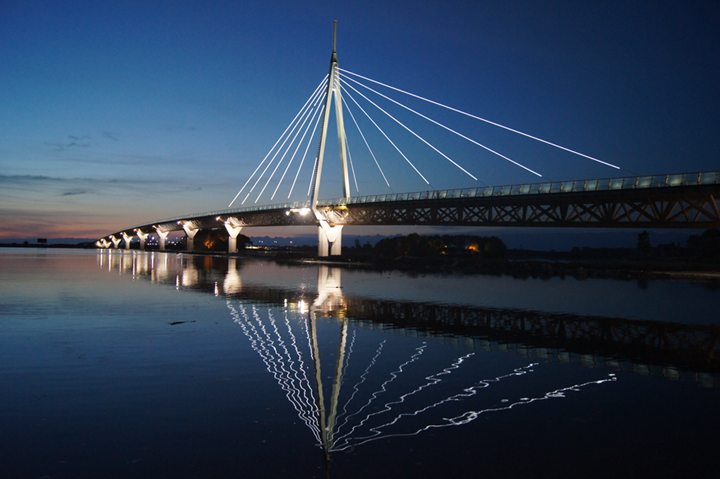

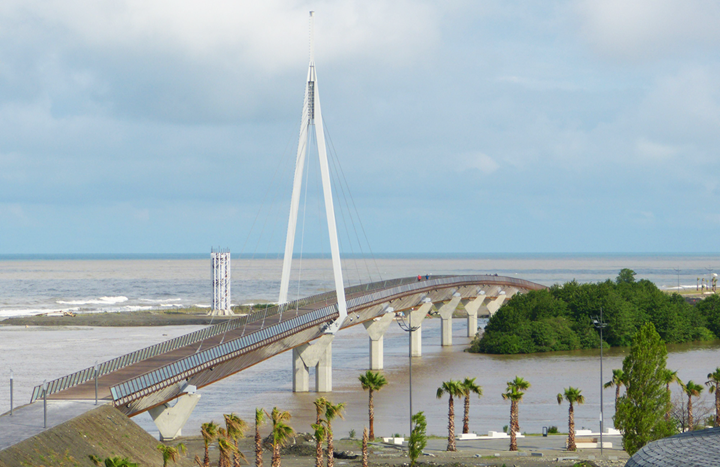

Une des plus longues passerelles en bois au monde a été achevée au début de l'année 2012 à Anaklia, une ville balnéaire de la côte est de la mer noire. Cette passerelle de plus de 500 m de long relie l'hôtel et le port à une zone côtière jusqu'alors inexploitée, qui sera aménagée pour le tourisme dans les années à venir.

Planification et préfabrication en Allemagne

Un pont en acier aurait constitué une solution bien trop coûteuse, une alternative plus économique en bois a donc été trouvée.
Le bureau d'études Leonhardt, Andrä und Partner (LAP) basé à Stuttgart a conçu cette passerelle à travées multiples en treillis en bois à section triangulaire en collaboration avec le fabricant bavarois de bois lamellé-collé HESS TIMBER. Le calcul de structure a également été effectué par le bureau d'études LAP.

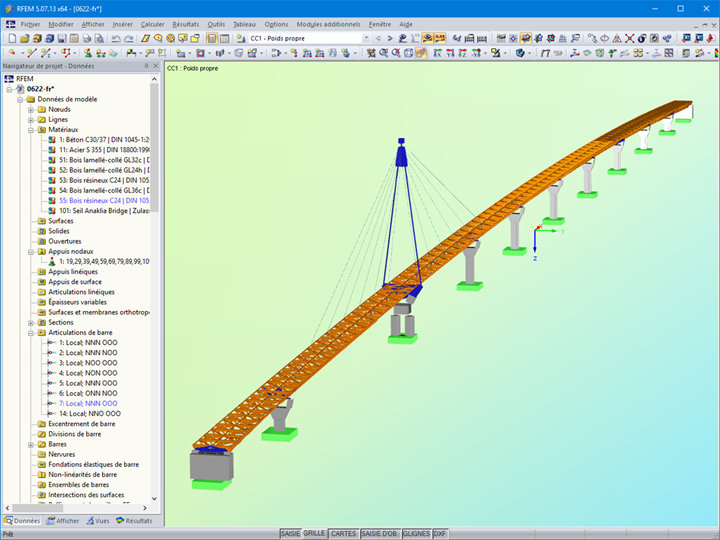

Le client de Dlubal Software Fast + Epp a utilisé RFEM pour le contrôle des efforts internes et le calcul de la structure bois.

Structure

La structure est divisée en deux parties au niveau de son centre afin de réduire les contraintes longitudinales. La première partie est constituée d'un système de poutres continues tandis que la seconde est contreventée par un pylône en acier, car sa portée est plus grande.

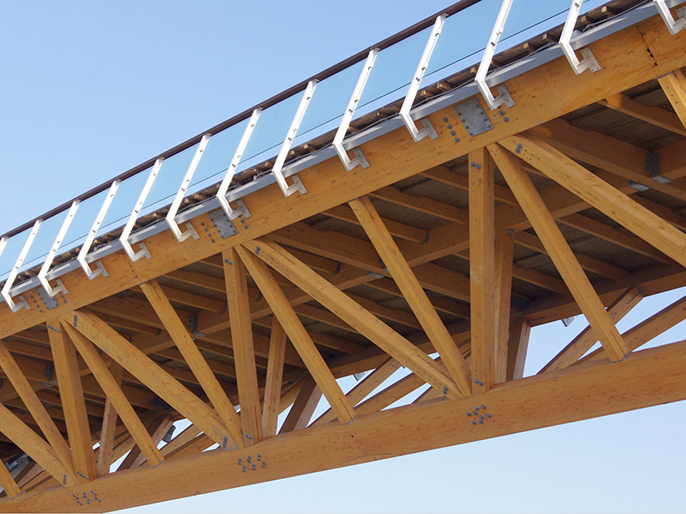

La section du pont est formée par un système de treillis en lamellé-collé avec deux poutres-treillis inclinées latéralement à 45° et des poutres transversales revêtues de plaques de bois. Si ces plaques Kerto-Q sont adaptées aux déplacement des piétons, elles servent également de raidisseurs horizontaux.

Les composants structuraux en lamellé-collé ont été assemblés à l'intérieur de la poutre-treillis à l'aide de chevilles et de plaques perforées également conçues par la société Fast + Epp. Un processus de collage breveté par HESS TIMBER a également été utilisé sur site, permettant ainsi de limiter les composants en lamellé-collé à un longueur de 13,5 m et d'éviter des transports spéciaux coûteux.
