Ponte pedonal de madeira

Planeamento e pré-fabrico na Alemanha

Uma ponte em aço teria excedido consideravelmente o orçamento previsto, razão pela qual foi elaborada uma solução mais económica em madeira. O gabinete de engenharia Leonhardt, Andrä e Partner (LAP) de Estugarda planeou, em conjunto com o fabricante bávaro de madeira laminada colada HESS TIMBER, uma ponte de vários vãos de treliças com secção triangular. O gabinete LAP fez também os cálculos estruturais.

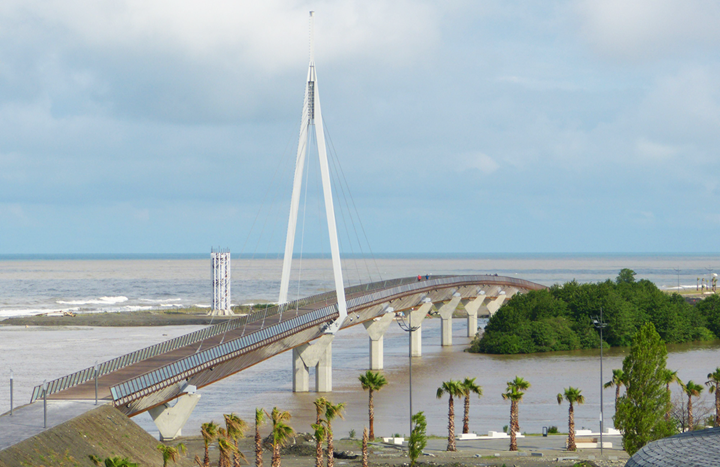

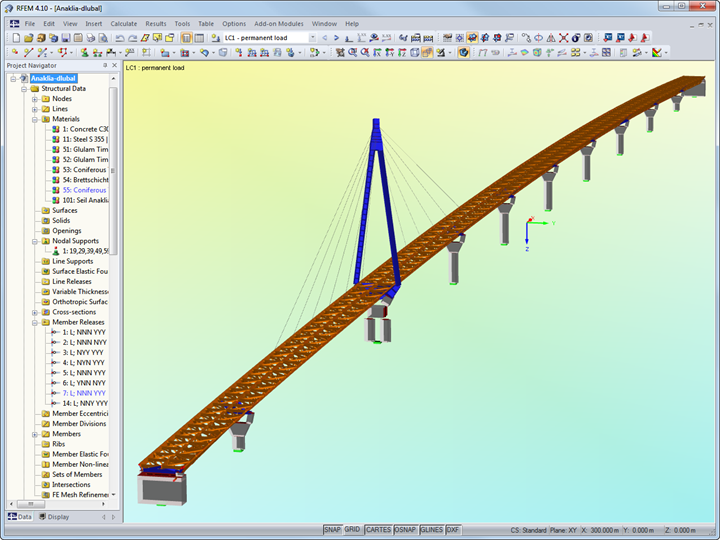

A empresa Fast + Epp, cliente da Dlubal Software, foi responsável pela análise estrutural da construção em madeira, utilizando o RFEM para fins de verificação dos esforços internos, assim como do dimensionamento da estrutura em madeira.

Estrutura

Perto do centro, o sistema estrutural da ponte divide-se em duas partes, reduzindo, assim, os efeitos devido à restrição na direção longitudinal. A primeira parte da ponte é constituída por um sistema de vigas contínuo, a segunda parte está ancorada num pilar em aço devido à existência de vãos superiores.

A secção da ponte é formada por um sistema de pórtico espacial em madeira laminada colada com duas vigas de treliça laterais inclinadas a um ângulo de 45°, assim como vigas transversais assoalhadas com placas de madeira. Além da função de tábuas para peões, as placas Kerto Q têm também a função de reforço horizontal.

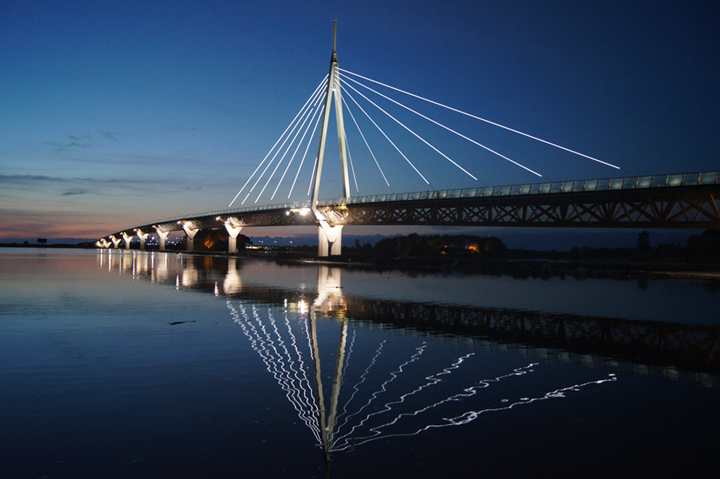

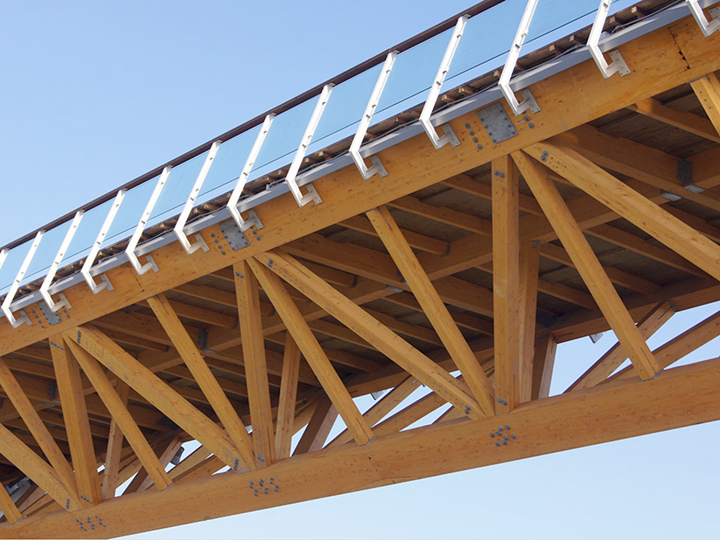

Os componentes em madeira laminada colada da treliça foram unidos através de cavilhas e chapas entalhadas. O dimensionamento das ligações foi efetuado pela Fast + Epp. Além disso, foi aplicado no local um método de colagem patenteado pela HESS TIMBER, o qual permitiu reduzir os elementos em madeira laminada colada a um comprimento máximo de 13,5 m, evitando, assim, a necessidade de transportes especiais dispendiosos.
