Drewniany most w Anaklii, Gruzja

• 3D Viewer
• 3D Viewer | Babylon
• Wirtualna rzeczywistość

963x

Drewniany most kratownicowy

Planowanie i prefabrykacja w Niemczech

Konstrukcja stalowego mostu znacznie przekroczyłaby budżet, dlaczego znaleziono bardziej ekonomiczne rozwiązanie. Biuro inżynierskie Leonhardt, Andrä and Partner (LAP) ze Stuttgartu, Niemcy, wraz z firmą HESS TIMBER, bawarskim producentem elementów klejonych warstwowo, stworzyli projekt mostu wieloprzęsłowego, zaprojektowanego z wykorzystaniem przestrzennych, drewnianych dźwigarów kratowych. Firma LAP przeprowadziła także obliczenia konstrukcyjne.

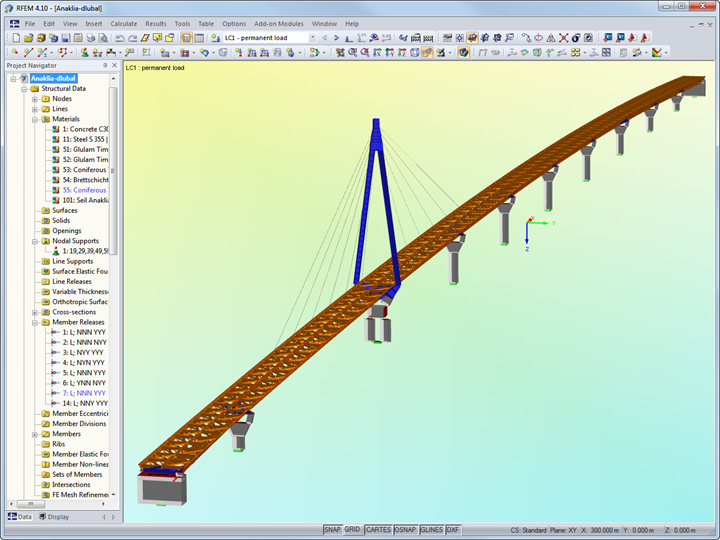

Fast + Epp, klient firmy Dlubal Software, był odpowiedzialny za przeprowadzenie analizy statyczno-wytrzymałościowej drewnianej konstrukcji. Do celów związanych z weryfikacją konstrukcji pod kątem analizy sił wewnętrznych i obliczenia konstrukcji drewnianej wykorzystano program RFEM.

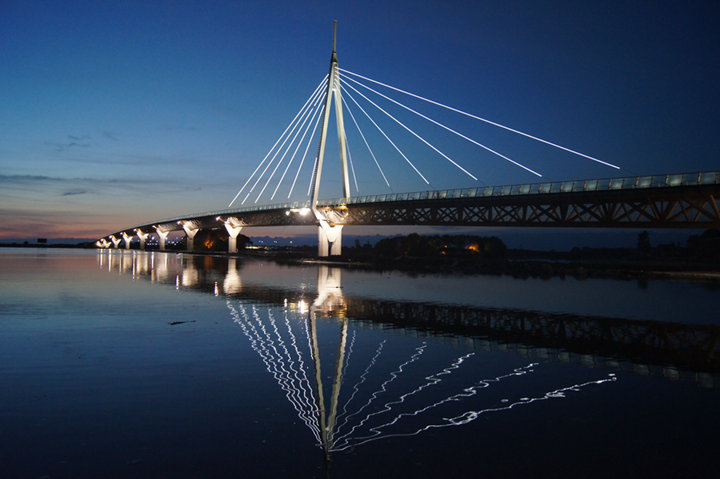

Konstrukcja

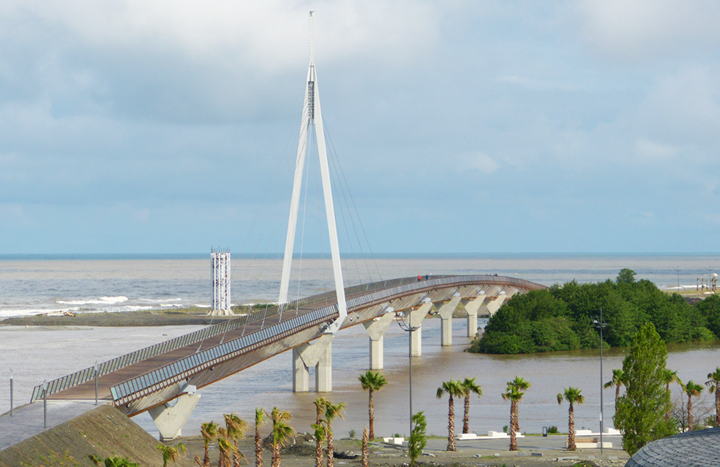

Ustrój mostu jest podzielony blisko środka na dwie części, aby zmniejszyć wpływy będące skutkiem uciąglenia w kierunku podłużnym. Pierwsza sekcja mostu składa się z systemu belek ciągłych; ze względu na większe rozpiętości drugi jest dodatkowo odciągnięty przez stalowy pylon.

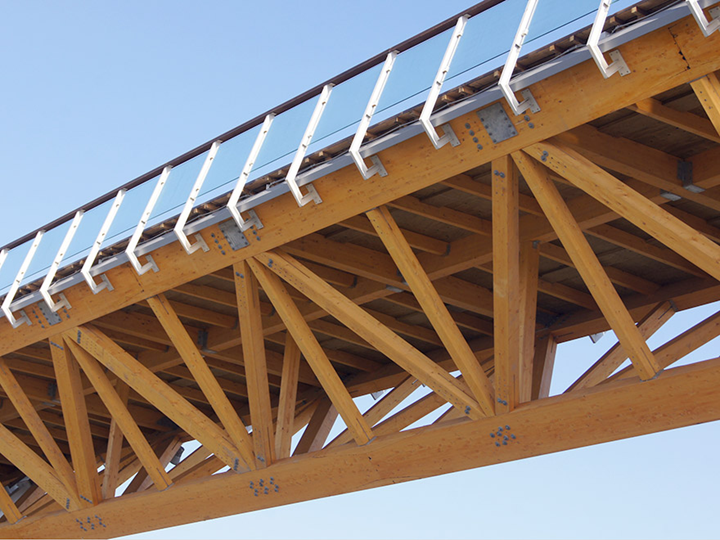

Przekrój poprzeczny mostu tworzą przestrzenne kratownice z drewna klejonego warstwowo z dwoma dźwigarami kratownicowymi nachylonymi w bok pod kątem 45° oraz poprzeczne belki pokryte płytami drewnopochodnymi. Oprócz funkcji podestu, po którym chodzą piesi, płyty Kerto Q pełnią również rolę stężenia poziomego.

Elementy kratownicy z drewna klejonego warstwowo zostały połączone za pomocą m. in. płaskowników stalowych, również obliczonych przez firmę Fast + Epp. Ponadto, metoda klejenia warstwowego opatentowana przez HESS TIMBER została wykorzystana na miejscu, co umożliwiło zmniejszenie długości poszczególnych segmentów z drewna klejonego warstwowo do maksymalnie 13,5 m, dzięki czemu można było uniknąć drogiego transportu.
