Dřevěná lávka pro pěší v Anaklii, Gruzie

Projekt zákazníka

Statika Statické výpočty a návrh
Leonhardt, Andrä und Partner, Stuttgart, Německo
www.lap-consult.com

Návrh dřevěné konstrukce
Fast + Epp GmbH, Darmstadt, Německo
www.rychepp.com
Konstrukce Hlavní dodavatel
Caucasus Road Project Ltd (CRP)
Tbilisi, Gruzie

Dřevěná konstrukce
HESS TIMBER GmbH & Co. KG, Kleinheubach, Německo
www.hess-timber.com
Investor Stát Gruzie

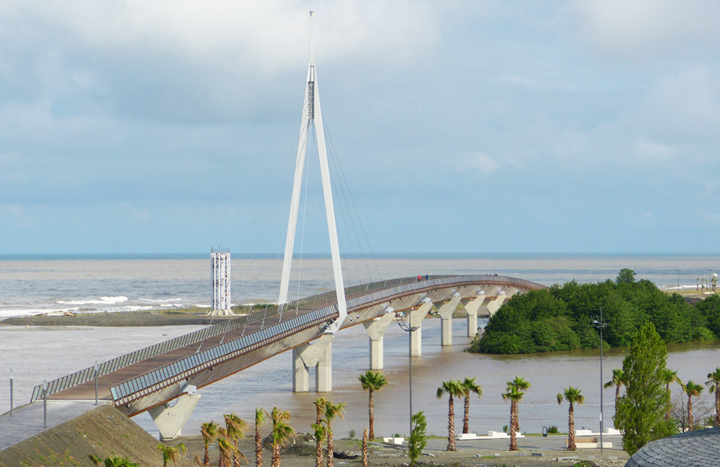

Jeden z nejdelších dřevěných mostů na světě je od počátku roku 2012 ve městě Anaklia, lázeňském městě na východním pobřeží Černého moře. Je více než 500 m dlouhý a spojuje hotel a přístav s pobřežní oblastí, která je prozatím uzavřena, ale v budoucnu bude otevřena turistům.

Návrh a prefabrikace v Německu

Ocelová mostní konstrukce by značně překročila rozpočet, proto bylo zvoleno úspornější řešení za použití dřeva. Projektová kancelář Leonhardt, Andrä und Partner (LAP) ze Stuttgartu v Německu navrhla společně s firmou HESS TIMBER, bavorským výrobcem lepených lamelových nosníků, spojitý most z dřevěných příhradových nosníků s trojúhelníkovým průřezem. LAP provedla také statický výpočet.

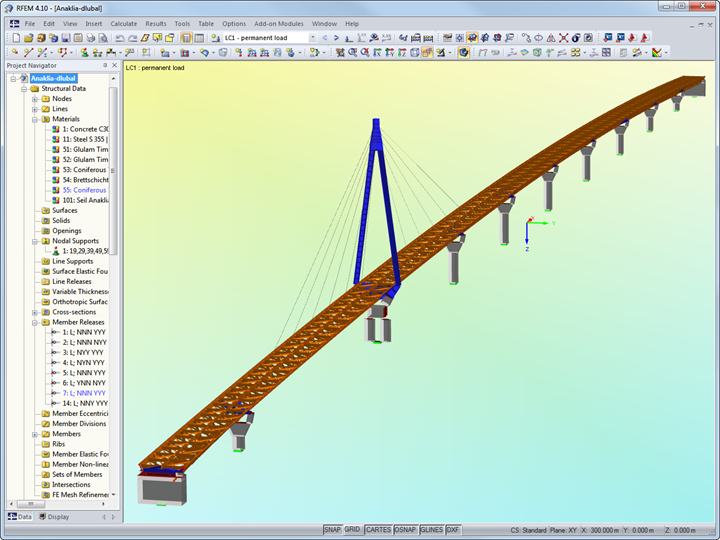

Firma Fast + Epp, zákazník společnosti Dlubal Software, použila program RFEM ke kontrole vnitřních sil a k posouzení návrhu dřevěné konstrukce.

Konstrukce

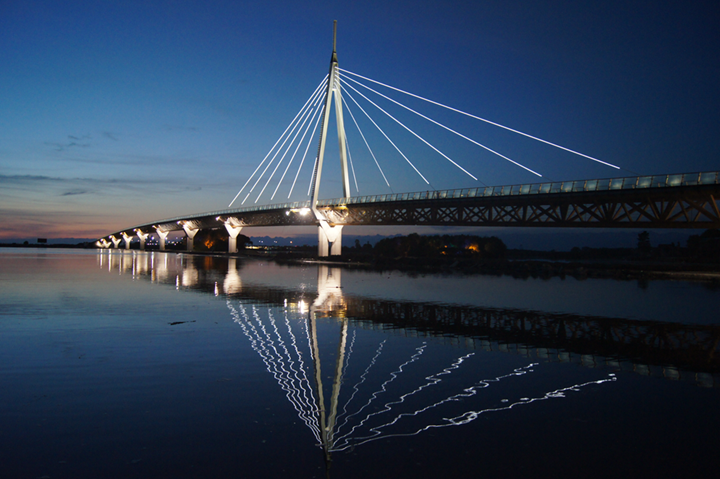

Zhruba ve středu mostu je konstrukční systém rozdělen na dvě části pro snížení účinků v podélném směru. První část mostu se skládá ze systému spojitého nosníku, druhou část tvoří nosník značného rozpětí ukotvený do ocelového pylonu.

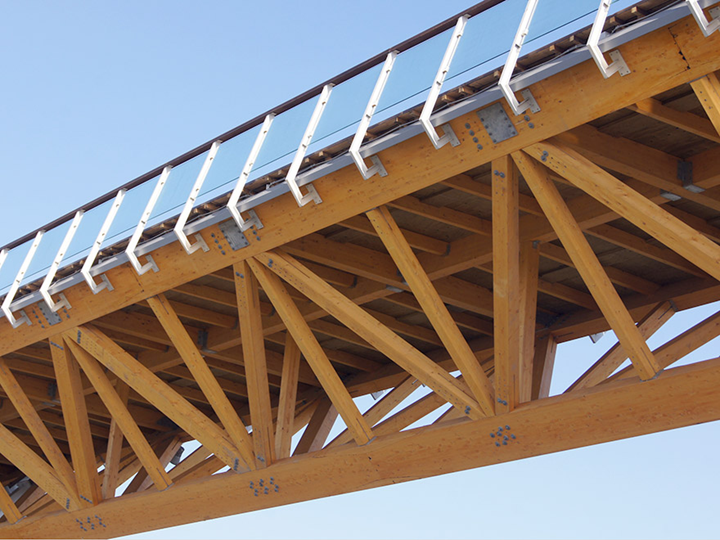

Profil mostu tvoří prostorová rámová konstrukce z lepeného lamelového dřeva se dvěma příhradovými nosníky s bočním sklonem 45° a s příčlemi zaklopenými dřevěnými deskami. Pochozí desky Kerto Q slouží také jako horizontální výztuhy.

Lepené části v příhradové konstrukci byly připojeny pomocí hmoždinek a děrovaných plechů, které rovněž navrhla společnost Fast + Epp. Přímo na stavbě byla použita metoda lepení patentovaná firmou HESS TIMBER. Ta umožnila snížit maximální délku lepených dřevěných dílů na 13,5 m, a vyhnout se tak vysokým nákladům na speciální přepravu.
