Planificación y prefabricación en Alemania

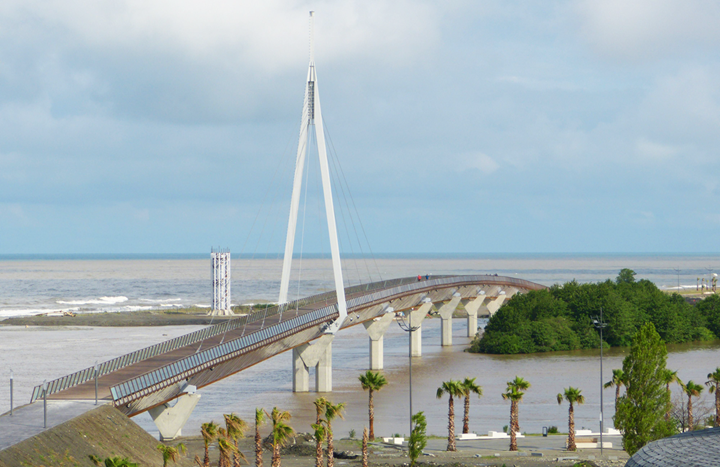

Un puente de acero hubiera sobrepasado considerablemente el presupuesto, es por esto por lo que se encontró una solución más económica con la madera. La oficina de ingeniería Leonhardt, Andrä and Partner (LAP) de Stuttgart, Alemania, planificó junto con HESS TIMBER, un productor bávaro de madera laminada, el puente de múltiples vanos diseñado con vigas de celosía compuestas de madera con forma triangular. LAP realizó también el cálculo estructural.

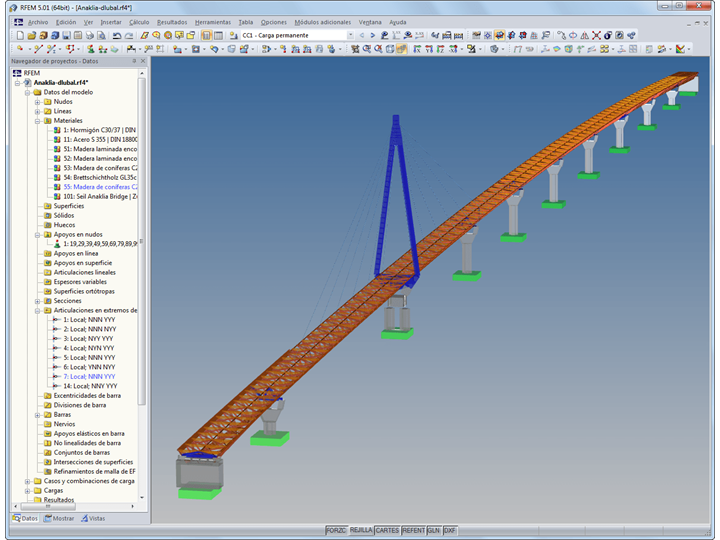

Fast + Epp, cliente de Dlubal, que fue responsable del análisis estructural de la construcción de madera, utilizó RFEM para trabajos de pruebas con respecto a los esfuerzos internos y al dimensionamiento de la estructura de madera.
estructura

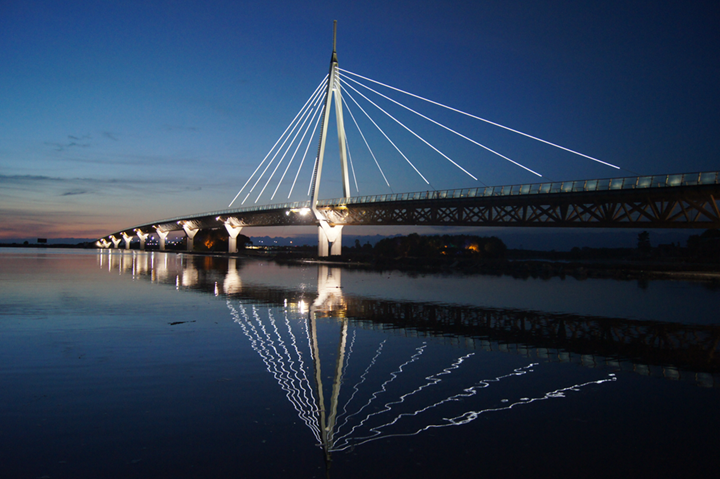

Cerca del centro del puente, el sistema estructural se divide en dos partes para reducir los efectos debidos a la coacción que actúa en dirección longitudinal. La primera sección del puente consta de un sistema de vigas continuas; el segundo está adicionalmente arriostrado por un pilón de acero debido a los vanos más grandes.

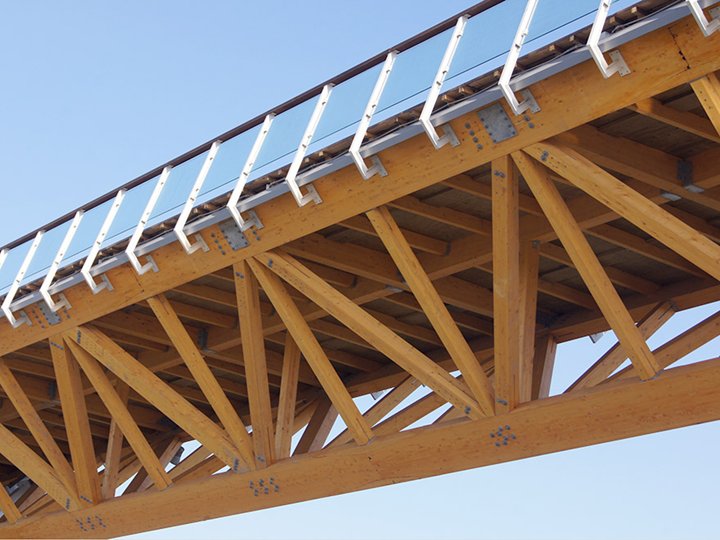

La sección del puente está formada por un sistema espacial de celosías de madera laminada encolada con dos vigas de celosía inclinadas lateralmente a 45 ° y vigas transversales entabladas con paneles a base de madera. Además de su función como tableros donde los peatones puedan caminar, los paneles Kerto-Q sirven como rigidizadores horizontales.
Los componentes de madera laminada encolada dentro de la cercha se conectaron por medio de uniones con pasadores y láminas con ranuras también dimensionadas por Fast + Epp. Además, se utilizó un sistema de fijación de encolado patentado por HESS TIMBER en el sitio. Esto hizo posible reducir las partes de madera laminada encolada a una longitud máxima de 13,5 m para evitar un costoso transporte especial.
| Ingeniería estructural | Aplicación de cargas, análisis estructural y diseño Leonhardt, Andrä und Partner, Stuttgart, Alemania www.lap-consult.com Planificación estructural para la construcción de madera Fast + Epp GmbH, Darmstadt, Alemania www.fastepp.com |
| Ingeniería estructural, diseño y planificación de la ejecución | VIC Planen und Beraten GmbH |
| Inversor | Edelweiss Fenster AG |
