Мастерская резьбы по дереву в долине Валь-Гардена, Италия

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

801x

Здание из поперечно-клееной древесины

Конструкция

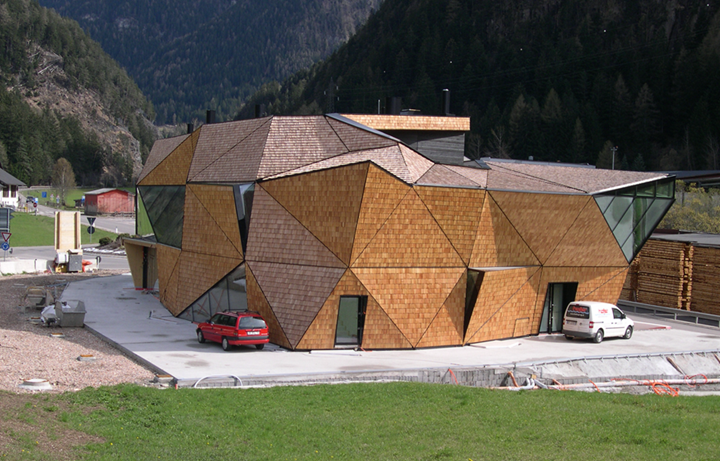

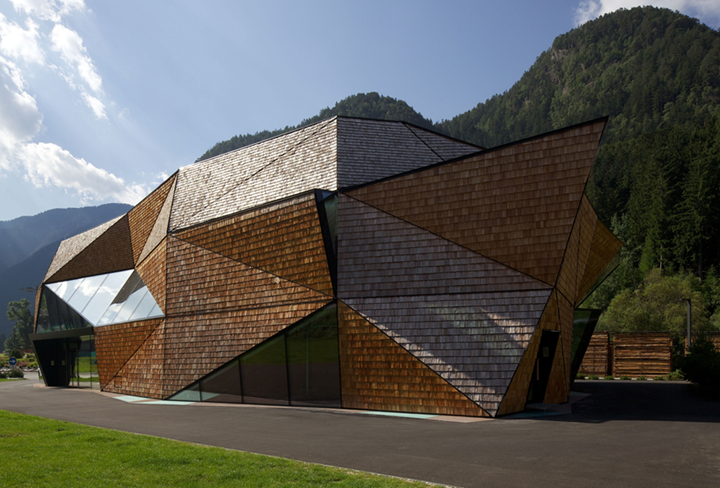

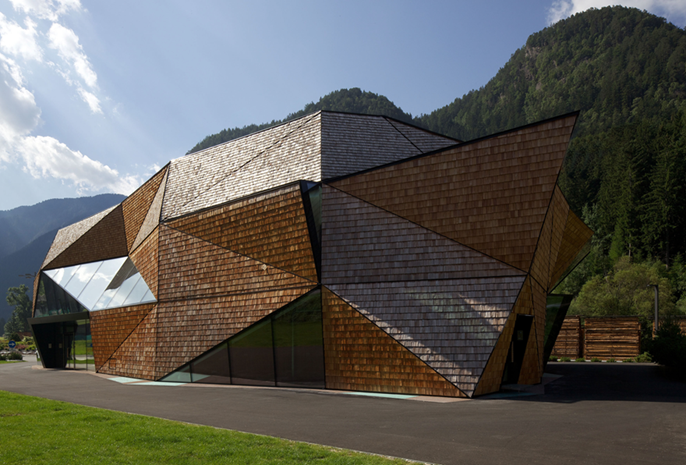

Фасад здания напоминает собой резьбу по деревянному брусу, которую может посетитель оценить как снаружи, так и внутри.

На первом этаже располагаются разные выставочные помещения и магазины. Все мастерские скульпторов и художников (роспись деревянных изделий) затем находятся на верхнем этаже. Кроме того, на мансардном этаже находится и большое жилое помещение.

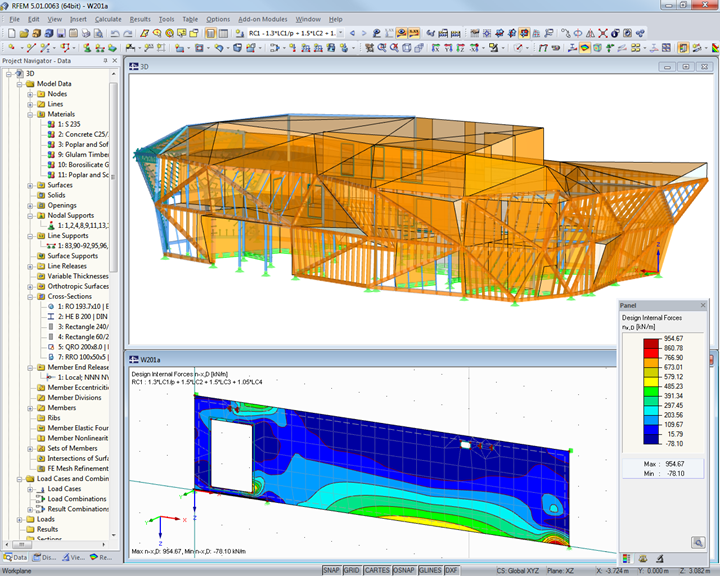

Еще одна сложность для инженеров-проектировщиков заключалась в том, что на первом этаже расположено всего несколько стен, и лишь несколько стен в здании могло располагаться друг над другом. Однако инженеры из компании Schrentewein & Partner все таки нашли подходящее решение: они спроектировали практически все стены на верхнем этаже в виде стеновых балок из кросс-ламинированной древесины.

Самая длинная из них достигает 13,70 м. Эти стены затем переносят все нагрузки от перекрытия и потолка на стены и колонны из стальных труб на первом этаже.

Также все перекрытия и несущие внутренние стены здания сделаны из кросс-ламинированной древесины. Только они были спроектированы как неразрезные балки, чтобы удержать прогибы в установленных пределах. Но все же, в некоторых местах на первом этаже плита перекрытия точечно поддерживается колоннами.

А поскольку на первом этаже отсутствуют жесткие стены, было перекрытие изготовлено с довольно большой жесткостью (d = 20 см). Оно затем переносит нагрузки жесткости на ассиметрично расположенную лестничную клетку из железобетона.
