南蒂罗尔创新的CLT建筑

框架结构

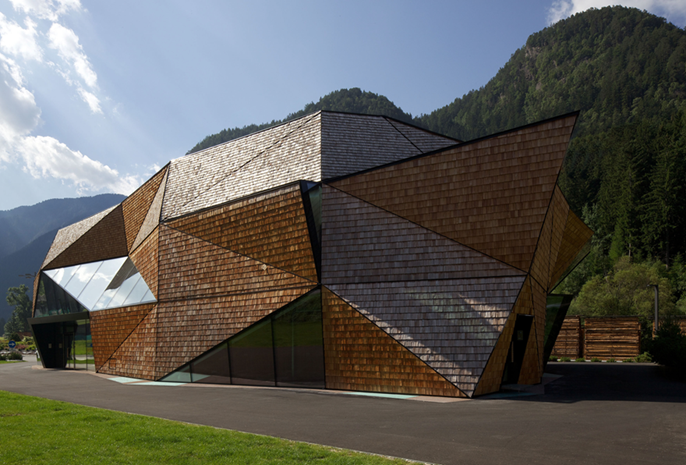

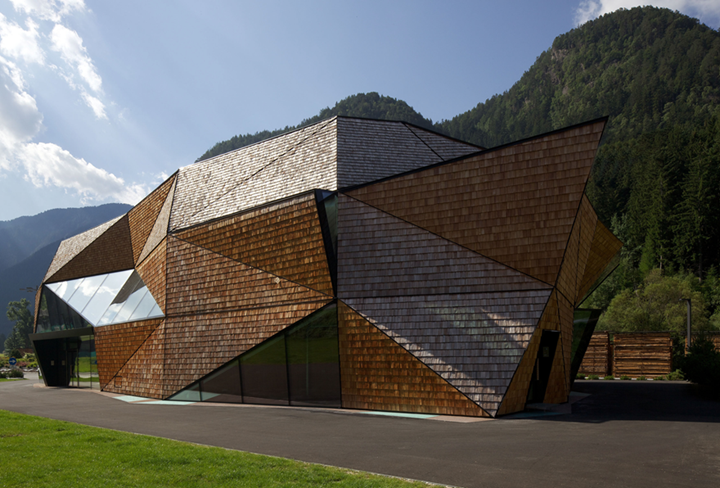

建筑的外立面令人联想到在木块上进行的浮雕。 从木结构建筑的内部可以看到整个结构体系。

展览和销售室位于一层。二楼为画家和画家的工作间(木制人物画)。 此外，在阁楼上还设有一个大公寓。

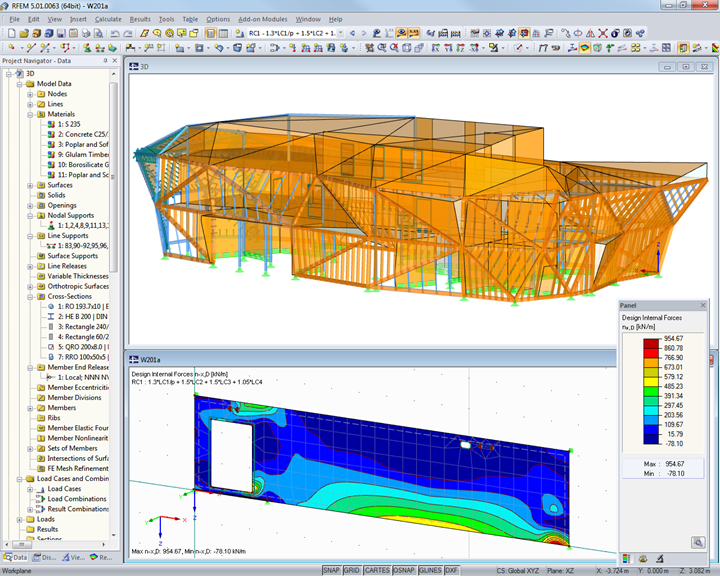

给结构工程师们设计的另一个难点是，在二楼建造时只有几面墙，并且建筑物中也只有几面是相互重合的墙体。 Schrentewein & Partner 解决了这个问题，上部楼层的几乎所有墙体都设计为正交胶合木深梁。

最长的墙长为 44.9 米（13.7 米）。 上面楼层的墙体承受来自该楼层的楼板和天花板的荷载，并将荷载传递到二楼的墙体和圆管钢柱上。

天花板和承重内墙一样，由正交胶合木制成。 它们被设计为连续梁，以使挠度控制在一定范围内。 一层的天花板由几根柱子同心支承。

由于二楼没有加劲墙，楼板上方的楼板厚度 t = 20 cm = 7.8 in)，并且建造的非常坚固。 将加劲荷载传递到不对称布置的钢筋混凝土楼梯核心筒上。
