Structure innovante en bois lamellé-croisé dans le Tyrol du Sud

Structure

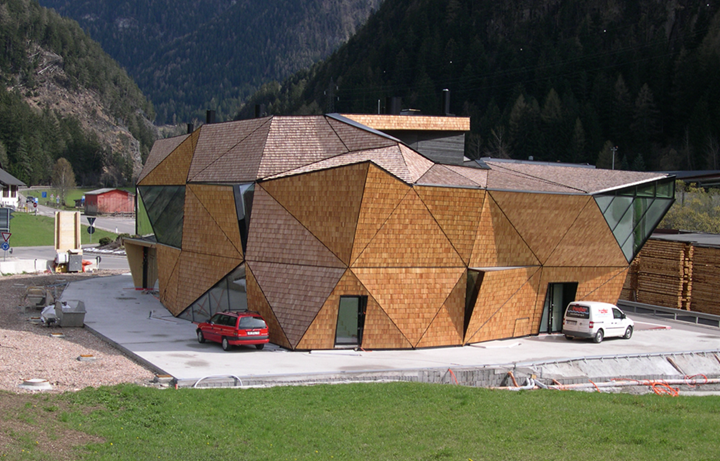

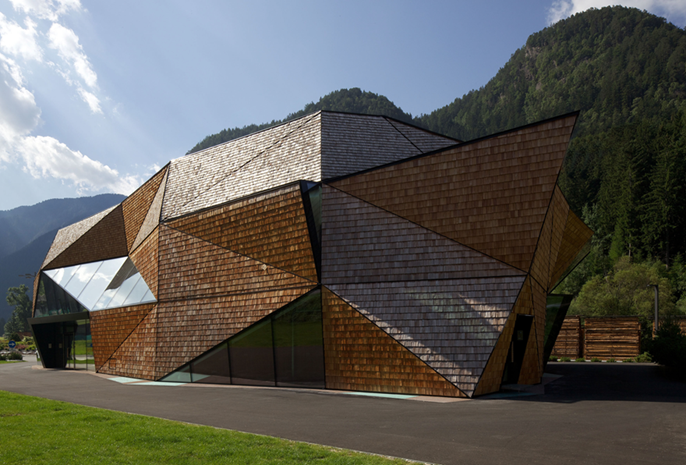

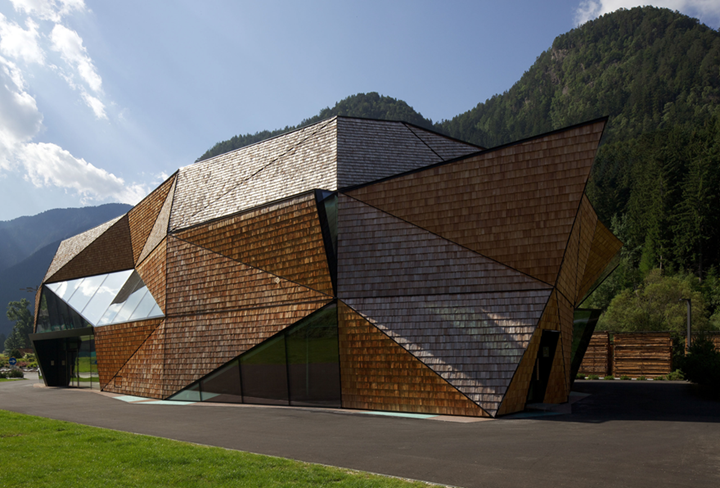

La façade du bâtiment évoque la sculpture sur un bloc de bois. La structure peut également être appréciée de l'intérieur.

L'espace d'exposition et de vente se trouvent au rez-de-chaussée. L'atelier des tailleurs et des peinteurs (figures en bois) est situé à l'étage supérieur. Un grand étage a également été construit dans le grenier.

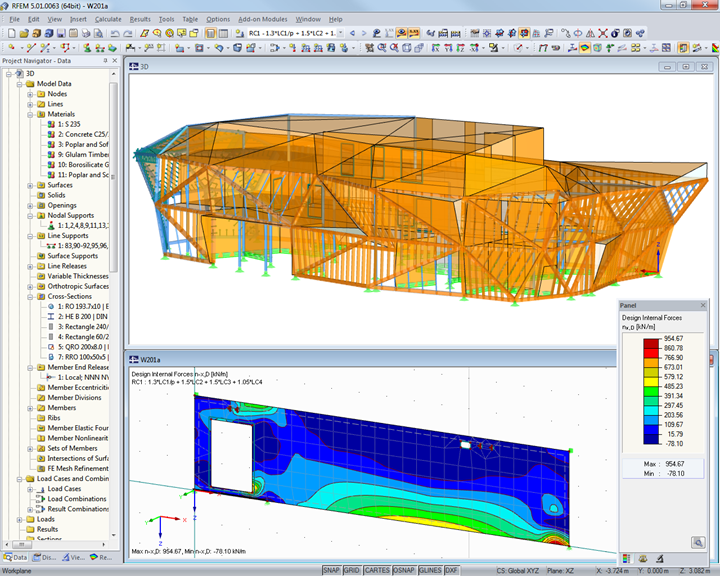

Le fait que le premier étage ne compte que quelques murs et que seuls quelques murs du bâtiment sont superposés ont constitué une autre difficulté pour les ingénieurs structure. Schrentewein & Partner a résolu ce problème en calculant presque tous les murs de l'étage supérieur comme des poutres-cloison en bois lamellé-croisé.

Le mur le plus long mesure 13,7 m de long. Les murs du premier étage supportent le chargement du plancher et du plafond de cet étage et transfèrent cette charge aux murs et poteaux en acier circulaires du premier étage.

Les plafonds, tout comme les murs porteurs intérieurs, sont en lamellé croisé. Elles ont été conçues sous forme de poutres continues afin de limiter les déformations. Le plafond est supporté de manière concentrique par plusieurs poteaux au rez-de-chaussée.

Le rez-de-chaussée étant manquant, le plafond utilisé était très rigide (t = 20 cm = 20 cm). Elle transfère les charges de stabilisation sur le noyau de l'escalier, qui est disposé asymétriquement et fait en béton armé.
