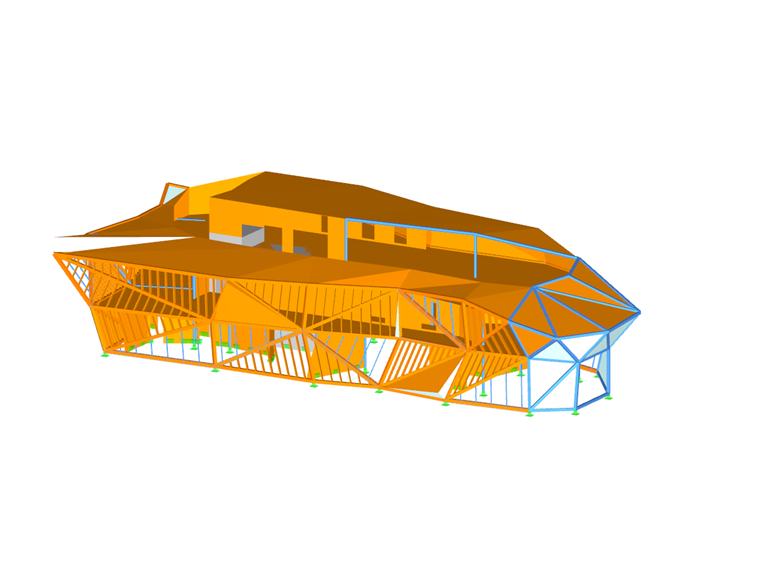

estructura

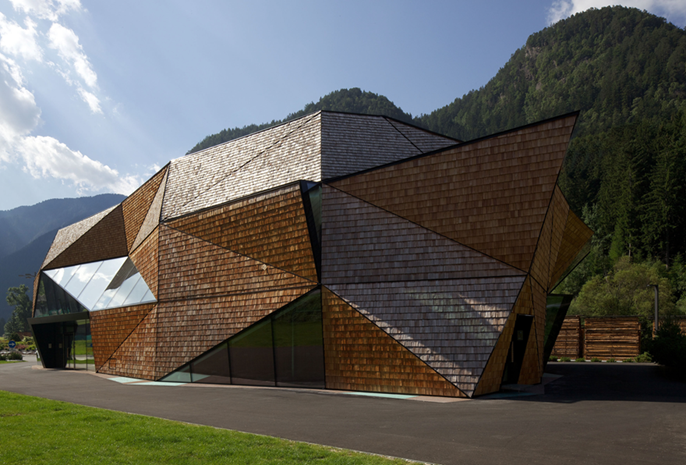

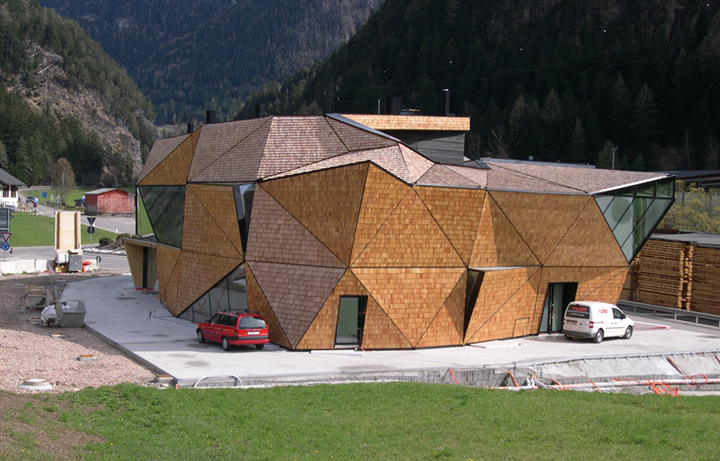

La fachada del edificio recuerda las tallas en un bloque de madera. Al mismo tiempo, las pendientes interiores deben ser notables.
Las salas de exposición y venta se encuentran en la planta baja y el taller para el escultor y la pintura de barriles (pintura de las figuras) en la planta superior. Además, hay un gran apartamento en el ático.

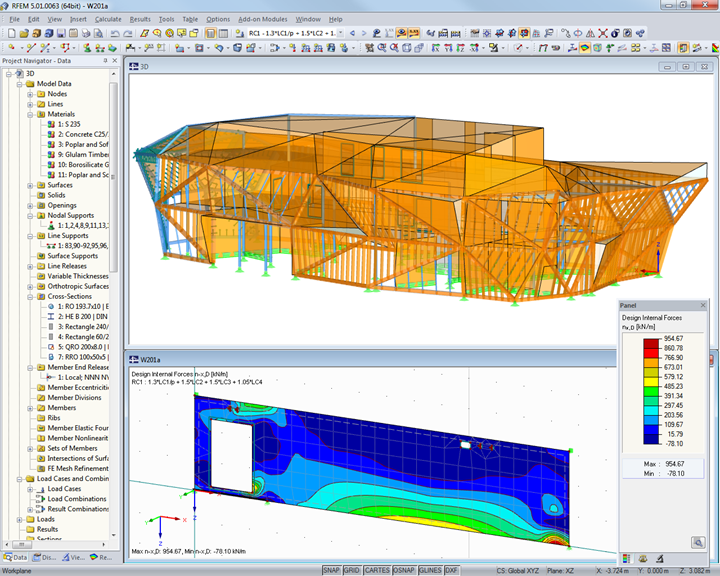

Para los ingenieros estructurales, se hizo aún más difícil por el hecho de que solo hay unas pocas paredes en la planta baja y solo unas pocas paredes una encima de la otra en el edificio. Schrentewein & Partner encontró la siguiente solución: diseñaron casi todas las paredes en el piso superior como una viga profunda similar a una pared compuesta por madera contralaminada.
El más largo de ellos tiene 13,70 m de largo. Las paredes en el piso superior llevan los techos sobre la planta baja y el primer piso y transfieren las cargas a las paredes y columnas de acero tubulares en la planta baja.
Los techos, como las paredes interiores de carga, están hechos de madera laminada en cruz. Para limitar las desviaciones, se diseñaron como vigas continuas. En algunas columnas de la planta baja, la losa se apoya en puntos.
Como faltan las paredes de refuerzo en la planta baja, el techo era muy rígido (d = 20 cm). Disipa las cargas de refuerzo en el núcleo de la escalera de hormigón armado asimétricamente dispuesto.
| Ingeniería estructural | Lignaconsult Schrentewein & Partner GmbH Bolzano, Italia lignaconsult.net |
| Construcción | Estructura de madera Ligno System KG de Sacco M. & Co. Ortisei en Val Gardena, Italia www.lignosystem.it |
| Análisis y diseño estructural, producción y ensamblaje | Rubner Holzbau GmbH www.rubner.holzbau.com |
| Inversor | Ulrich Perathoner KG-SAS Ortisei in Val Gardena, BZ, Italia www.ulpe.com |
