Oficina de talha de madeira em Val Gardena, Itália

Projeto de cliente da Dlubal

Planeamento estrutural Lignaconsult Schrentewein & Partner GmbH
Bolzano, Itália
lignaconsult.net
Construção Construção em madeira
Ligno System KG des Sacco M. & Co.
Ortisei em Val Gardena, Itália
www.lignosystem.it
Arquiteto bergmeister architekten
Brixen, Itália; Viena, Áustria
www.bergmeisterwolf.it
Cliente Ulrich Perathoner KG-SAS
Ortisei em Val Gardena, Itália
www.ulpe.com

O gabinete de arquitetura bergmeister-wolf criou um extraordinário projeto com o dimensionamento da oficina de talha de madeira em Val Gardena, no norte da Itália.

A arquitetura triangular da fachada só pôde ser usada parcialmente para a aplicação de cargas, o que tornou o edifício um grande desafio para o engenheiro responsável. No entanto, o cliente italiano da Dlubal, a empresa Schrentewein & Partner, resolveu o problema usando as partes interiores do edifício para a transferência principal de cargas.

Construção

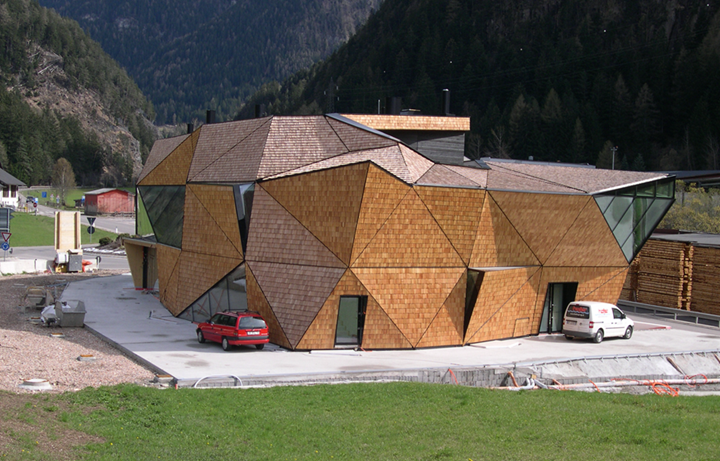

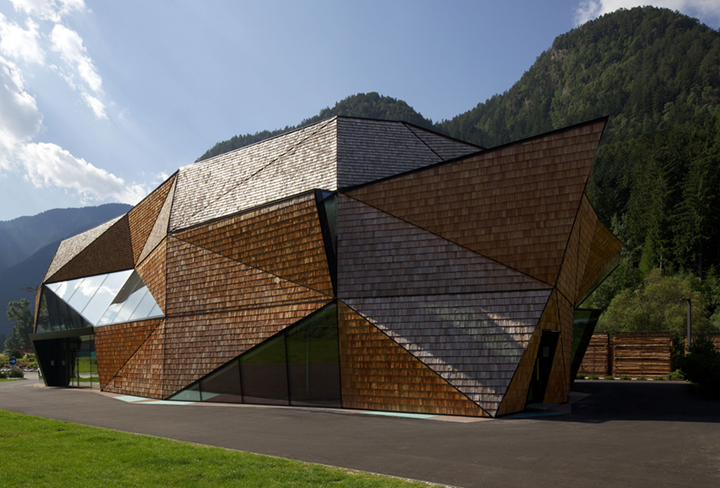

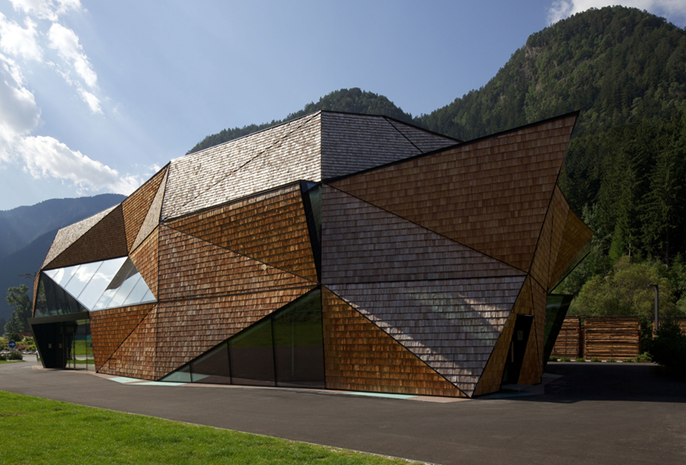

A fachada do edifício representa a arte da talha num bloco de madeira, podendo ser apreciada tanto no exterior como no interior da estrutura.

Os compartimentos para exposição e venda encontram-se no rés-do-chão, a oficina para os escultores e pintores (pintura de figuras de madeira) no piso de cima. Além disso, existe ainda um apartamento grande no sótão.

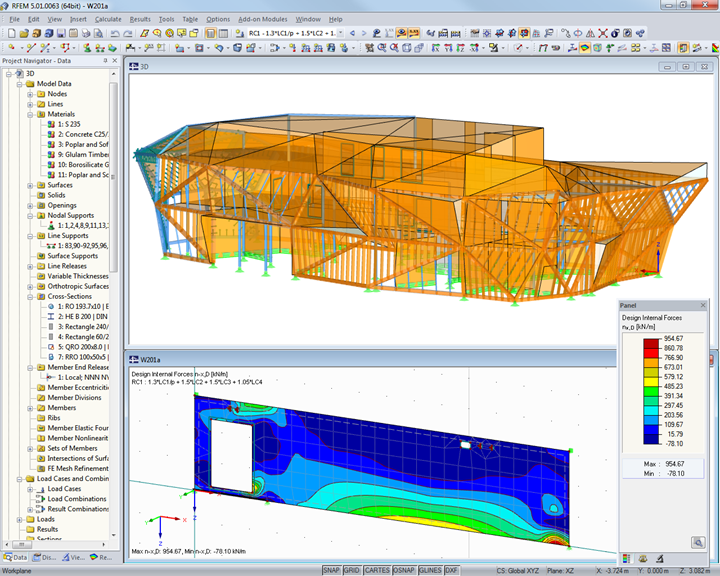

No planeamento, os engenheiros responsáveis pela estrutura depararam-se com a dificuldade de no rés-do-chão haver muito poucas paredes e de o edifício, no geral, ter poucas paredes posicionadas umas em cima das outras. A Schrentewein & Partner resolveu o problema, dimensionando praticamente todas as paredes no piso de cima como vigas-parede em madeira laminada cruzada.

A parede mais comprida tem 13,7 m. As paredes no piso de cima suportam os tetos acima do rés-do-chão e do piso de cima, e distribuem o carregamento para as paredes e pilares em aço redondo do rés-do-chão.

Os tetos são, tal como as paredes interiores, em madeira laminada cruzada. Para manter as deformações dentro dos limites, foram dimensionados como vigas contínuas. Em alguns pilares do rés-do-chão, o teto está apoiado de forma pontual.

Como no rés-do-chão faltam as paredes de reforço, o teto imediatamente por cima foi executado com maior rigidez (espessura de 20 cm). As cargas de reforço são transferidas para o núcleo da caixa de escada em betão armado, disposto de forma assimétrica.
