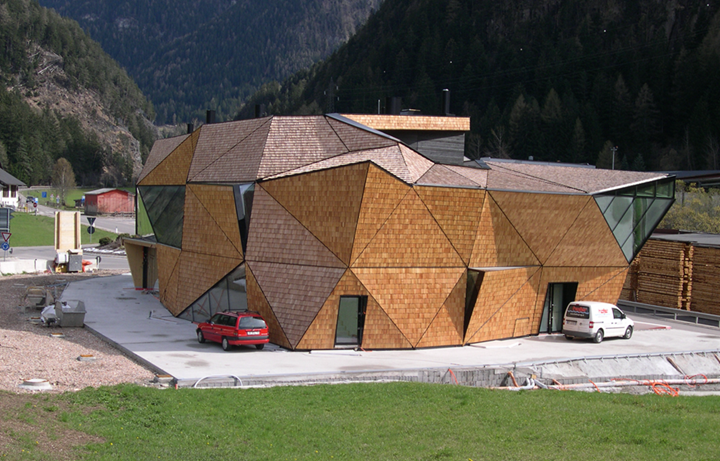

Řezbářská dílna v údolí Val Gardena, Itálie

Za mimořádný projekt lze označit stavbu nové budovy pro řezbářskou dílnu v údolí Val Gardena v Jižním Tyrolsku.

Jelikož fasáda tvořená z trojúhelníků nemohla přenášet veškeré zatížení, představovala stavba pro projektanty dřevěné konstrukce velkou výzvu.

Konstrukce

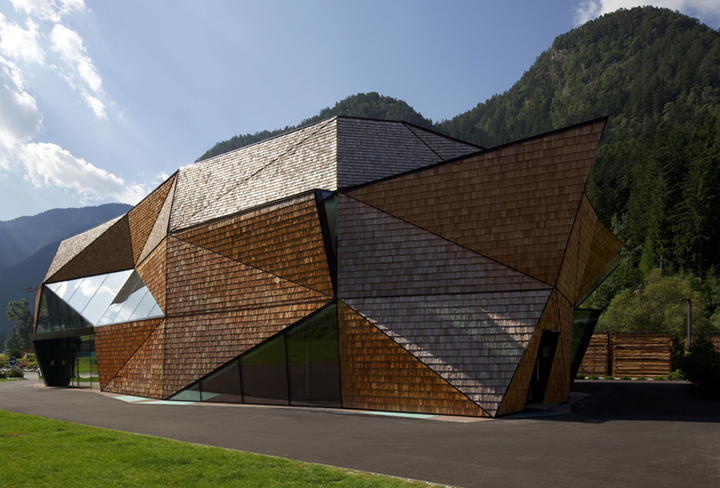

Celá fasáda budovy znázorňuje proces opracování dřevěného bloku. Šikmé plochy fasády lze vidět jak zvenku, tak i zevnitř.

Přízemí nabídlo prostory pro výstavy a prodej. Dílna pro sochaře a malíře (malování dřevěných figurek) byla zřízena v horním podlaží. V podkroví se dále nachází velký byt.

Dalším problémem pro statiky byla skutečnost, že je v přízemí umístěno pouze několik vnitřních stěn a že v celé konstrukci se nacházejí jen některé nad sebou. Firma Schrentewein & Partner našla následující řešení. Navrhla téměř všechny stěny v horním podlaží jako stěnové nosníky vytvořené z křížem lepeného dřeva.

Nejdelší stěna má délku 13,7 metrů. Stěny v horním podlaží přenášejí zatížení z podlahy a ze stropů do stěn a do sloupů z ocelových kruhových trubek v přízemí.

Stropy a nosné vnitřní stěny jsou vytvořeny z křížem lepeného dřeva. Byly navrženy jako spojité nosníky pro dodržení mezních průhybů. Strop je bodově podepřen několika sloupy v přízemí.

Jelikož chybí v přízemí ztužující stěny, byly stropy vyrobeny s větší tloušťkou (t = 20 cm). Přenášejí zatížení do asymetrického výztužného schodišťového jádra ze železobetonu.

Statický výpočet
Lignaconsult Schrentewein & Partner GmbH
Bolzano, Itálie
lignaconsult.net
Konstrukce Dřevěná konstrukce
Ligno System KG des Sacco M.
& Co.

Ortisei ve Val Gardena, Itálie
www.lignosystem.it
Statika, plánování realizace, výroba, montáž Rubner Holzbau GmbH
www.rubner.holzbau.com
Investor Ulrich Perathoner KG-SAS
St. Ulrich ve Val Gardena, Itálie
www.ulpe.com


Zadání projektu

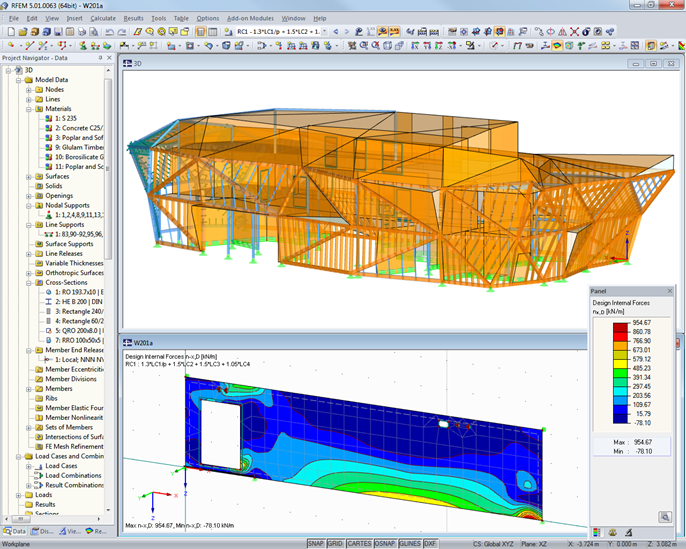

Data modelu

Počet uzlů 1066
Počet linií 1786
Počet prutů 1243
Počet ploch 161
Počet zatěžovacích stavů 4
Počet kombinací výsledků 2
Celková hmotnost 434,657 t
Rozměry 43,543 x 20,077 x 10,186 m
Verze programu 5.01.00
