Konstrukcja

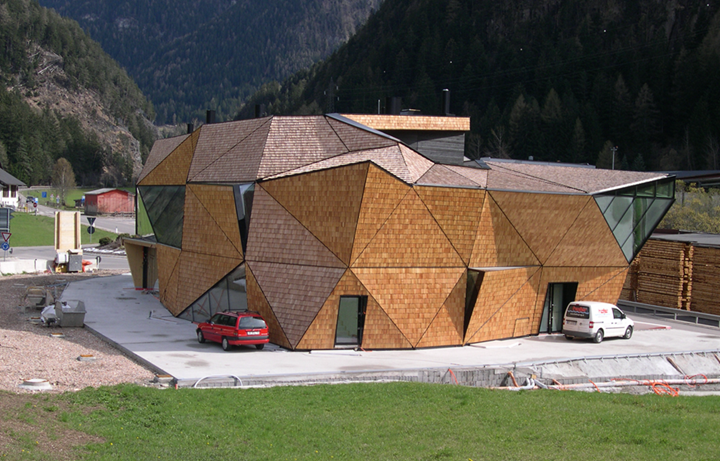

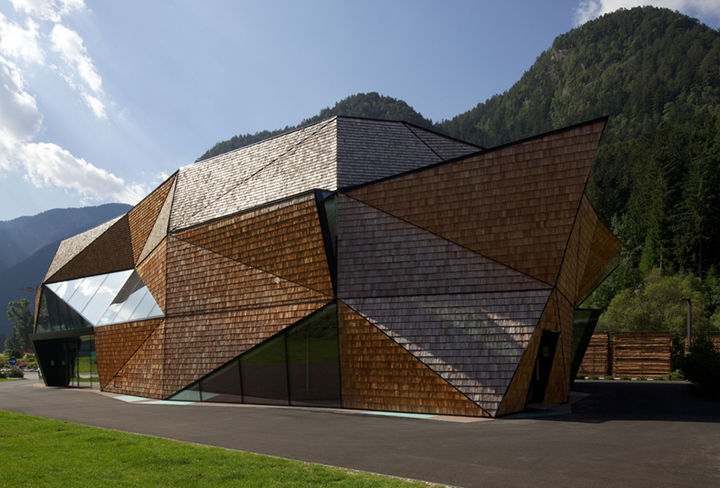

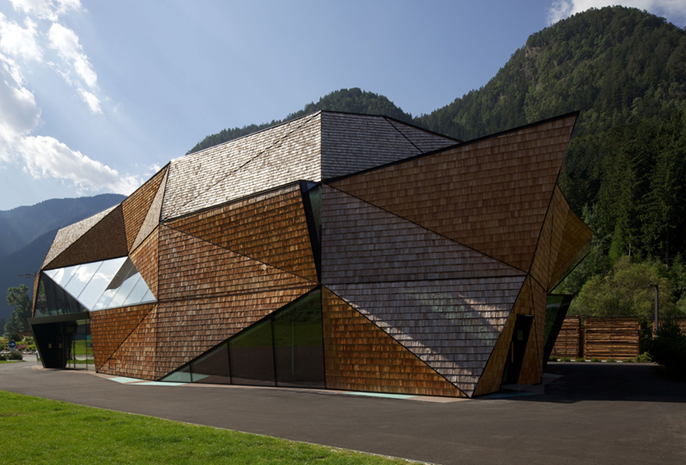

Elewacja budynku przywodzi na myśl rzeźbienia w bryle drewna. Jednocześnie powinny być widoczne wewnętrzne zbocza.
Pomieszczenia wystawiennicze i sprzedażowe znajdują się na parterze, a na piętrze warsztat dla rzeźbiarza oraz malowanie beczek (malowanie figur). Ponadto na poddaszu znajduje się duże mieszkanie.

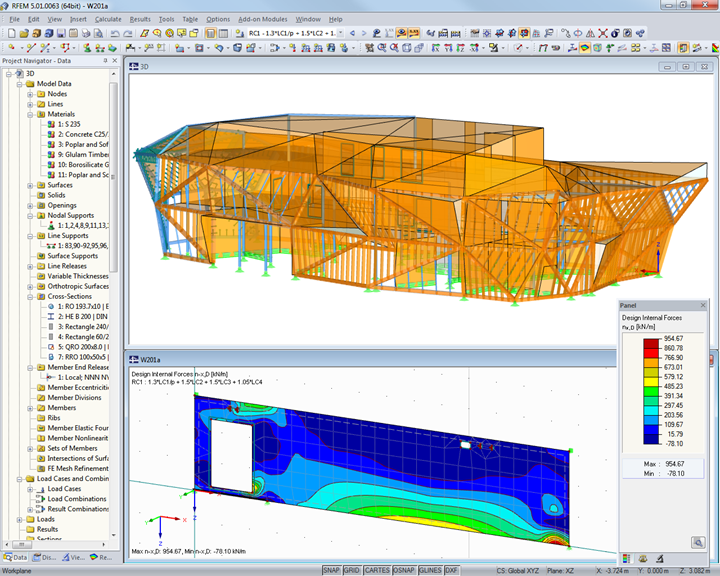

Dla inżynierów budowlanych jeszcze trudniejsze stało się to, że na parterze znajduje się tylko kilka ścian, a w budynku jest tylko kilka ścian. Firma Schrentewein & Partner znalazła następujące rozwiązanie: prawie każdą ścianę na piętrze zaprojektowali jako przypominającą ścianę belkę-ścian z drewna klejonego krzyżowo.
Najdłuższa z nich ma 13,70 m długości. Ściany na piętrze przenoszą sufity nad parterem i pierwszym piętrem i przenoszą obciążenia na ściany i rurowe stalowe kolumny na parterze.
Sufity, podobnie jak nośne ściany wewnętrzne, wykonane są z drewna klejonego krzyżowo. W celu ograniczenia ugięć zaprojektowano je jako belki ciągłe. W niektórych kolumnach na parterze płyta jest podparta punktami.
Ponieważ na parterze brakuje ścian usztywniających, sufit był bardzo sztywny (d = 20 cm). Rozprasza obciążenia usztywniające w asymetrycznie ułożonym żelbetowym rdzeniu schodów.
| Obliczenia konstrukcyjne | Lignaconsult Schrentewein & Partner GmbH Bolzano, Włochy lignaconsult.net |
| budownictwo | Konstrukcja drewniana Ligno System KG firmy Sacco M. & Co. Ortisei w Val Gardena, Włochy www.lignosystem.it |
| Architekt | bergmeister architekten Brixen, Włochy; Wiedeń, Austria www.bergmeisterwolf.it |
| Klient | Ulrich Perathoner KG-SAS St. Ulrich w Val Gardena, Włochy www.ulpe.com |
