Laboratorio per la scultura in legno in Val Gardena, Italia
Progetto cliente
-
01

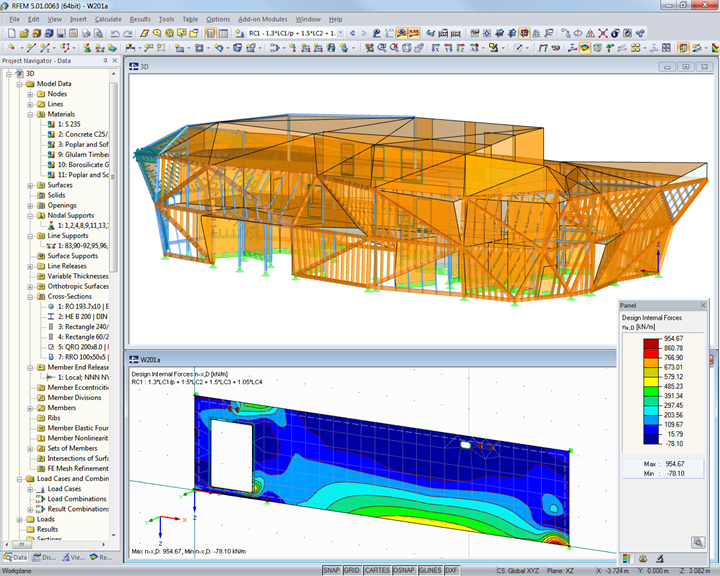

Immagine - Modello 3D (in alto) e forze interne di progetto di una parete in legno lamellare (in basso) in RFEM (© Schrentewein & Partner)
-
01

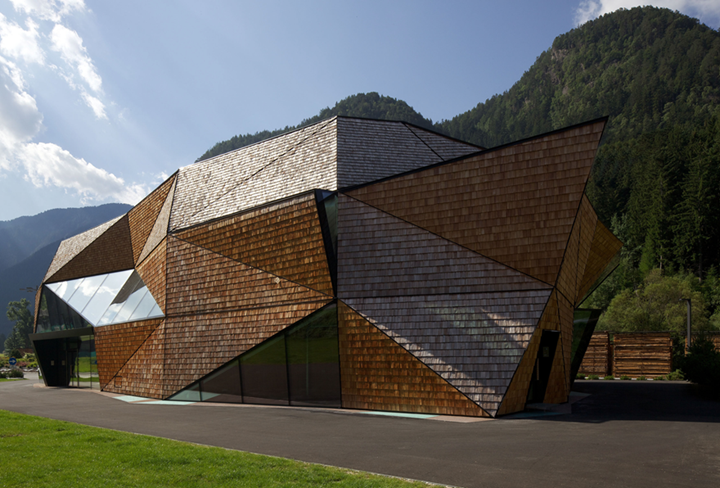

Immagine - Laboratorio di scultura in legno
-
01

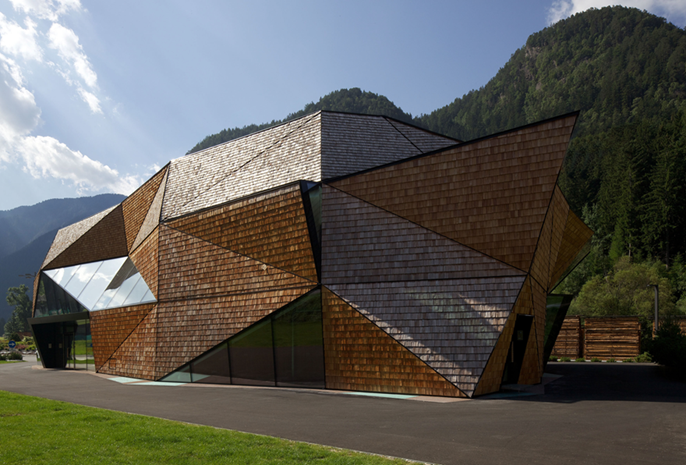

Immagine - Laboratorio di scultura in legno in Val Gardena, Alto Adige | Realizzato con RFEM da Lignaconsult Schrentewein & Partner GmbH, Bolzano, Italia | lignaconsult.net
-
01

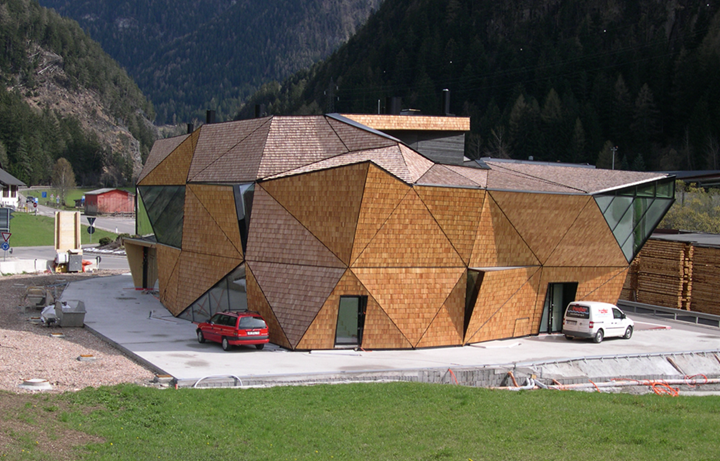

Immagine - Officina della scultura in legno in Val Gardena, Italia
Un progetto straordinario è nato quando lo studio di architettura Bergmeister-wolf ha progettato un nuovo laboratorio per l'arte dell'intaglio del legno in Val Gardena, in Alto Adige.Poiché la facciata triangolare poteva essere utilizzata solo parzialmente per la trasmissione dei carichi, l'edificio ha rappresentato una grande sfida per l'ingegnere responsabile delle costruzioni in legno. Ma il cliente italiano di Dlubal Software, Schrentewein & Partner, ha padroneggiato il compito utilizzando principalmente le parti interne dell'edificio per il trasferimento dei carichi.
| Ingegneria strutturale |
Lignaconsult Schrentewein & Partner Srl Bolzano, Italia lignaconsult.net |
| Struttura |
Strutture in legno Ligno System KG di Sacco M. & Co. Ortisei in Val Gardena, Italia www.lignosystem.it |
| Architetto |
bergmeister architekten Bressanone, Italia; Vienna, Austria www.bergmeisterwolf.it |
| Committente |
Ulrich Perathoner KG-SAS Ortisei in Val Gardena, Italia www.ulpe.com |
Modello
sistema statico
La facciata dell'edificio ricorda gli intagli in un blocco di legno. Allo stesso tempo, la struttura può essere apprezzata dall'interno.
Le sale per l'esposizione e la vendita sono al piano terra. Il laboratorio per gli scultori e pittori delle figure in legno si trova al piano superiore. Inoltre, nella mansarda è stato allestito un grande appartamento.
Un'altra difficoltà per gli ingegneri strutturisti era il fatto che nel piano terra si trovano solo pochi muri e nell'edificio solo pochi muri si appoggiano l'uno sull'altro. Schrentewein & Partner hanno trovato la seguente soluzione: hanno progettato quasi tutti i muri del piano superiore come travi parete composte da legno lamellare.
La parete più lunga ha una lunghezza di 13,7 m. Le pareti del primo piano reggono il carico del solaio e del soffitto e trasferiscono il carico alle pareti e alle colonne realizzate con tubi tondi in acciaio al piano terra.
I solai e le pareti interne portanti sono realizzati in legno lamellare. Sono stati progettati come travi continue per mantenere le inflessioni entro i limiti. Il soffitto ha degli appoggi puntuali costituiti da alcuni pilastri del piano terra.
Poiché al piano terra mancano muri di irrigidimento, è stato realizzato un solaio di copertura molto rigido (t = 20 cm). Trasferisce i carichi di irrigidimento sul nucleo della scala che è disposto in modo asimmetrico e realizzato in cemento armato.
