Следующие данные относятся модели фундаментной плиты.
Длина: ~ 22 м | Ширина: ~ 13 м | Высота: ~ 1 м | Вес: ~ 125 т
Количество поверхностей: 3 | Конечные элементы: 7 522
Проект по перемещению виллы по суше и воде до ее конечного пункта назначения на ферму Hoogerlust завершила компания Bresser из нидерландского города 'с-Гравендел за неполных три месяца.
Наследие ЮНЕСКО
Вилла «Vechthoeve» входит в «Систему оборонительных сооружений города Амстердама», которая включена во всемирное наследие ЮНЕСКО. В связи с ее огромной культурной и исторической ценностью, так министерство инфраструктуры и окружающей среды Нидерландов решило, что этот памятник будет перемещен на новое место и ему будет назначена новая функция.

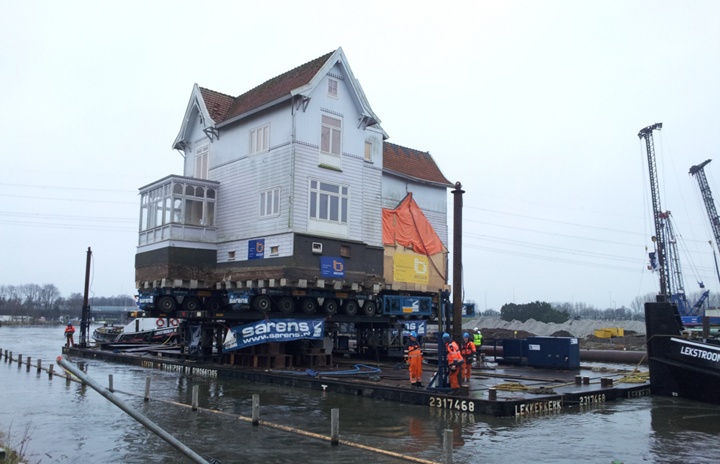

Однако единственной возможностью перемещения здания оказалась транспортировка по воде, где еще нужно было и пересечь две дамбы. Более того, эти относительно тонкие дамбы потребовалось еще дополнительно усилить двумя временными мостами и комплектом шпунтовых свай.

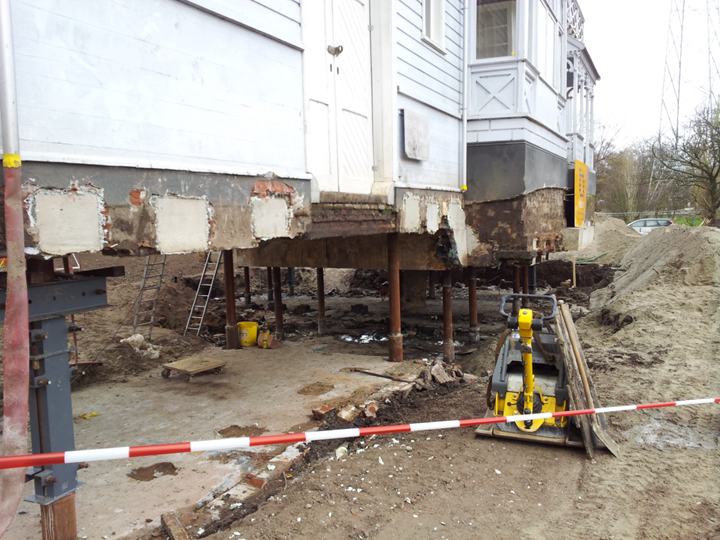

А чтобы обеспечить достаточную поддержку здания во время транспортировки, решили инженеры сделать для него абсолютно новый фундамент. Помимо того того, было внутри здания установлено и 17 стальных фундаментных свай. Одинаковое количество домкратов затем было использовано для поднятия конструкции на высоту 2,7 м. Наконец, была конструкция вместе с 30 см толстой фундаментной плитой перемещена с помощью так называемых самоходных модульных транспортеров (SPMT) на требуемое место.
Расчет железобетонной фундаментной плиты
В программе RFEM 5 были смоделированы три модели:
- Обычная ситуация
- Транспортировка
- Поднятие

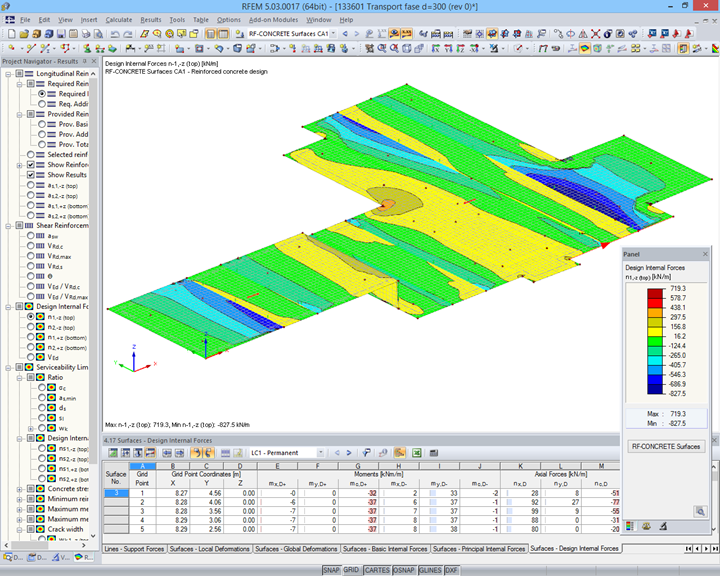

Каждая модель состоит из нескольких железобетонных поверхностей, нагруженных линейными (домкраты) и постоянными нагрузками. Сами домкраты затем рассчитывались как гибкие опоры с различной жесткостью в каждом направлении. А требуемая арматура в плите была определена с помощью дополнительного модуля RF-CONCRETE Surfaces.
