Die nachfolgenden Daten beziehen sich auf das Modell der Bodenplatte.
Länge: ca. 22 m | Breite: ca. 13 m | Höhe: ca. 1 m | Gewicht: ca. 125 t
Anzahl Flächen: 3 | Finite Elemente: 7 522
Bresser Großprojekte aus 's-Gravendeel in Südholland schaffte es in nahezu drei Monaten, das Haus sowohl über Land als auch über Wasser zu seinem endgültigen Zielort, dem Bauernhof Hoogerlust, zu verlagern.
UNESCO Welterbe
Das Vechthoeve-Haus ist Teil der Stellung von Amsterdam (Weltkulturerbe der UNESCO). Aufgrund seiner großen kulturellen und historischen Bedeutung entschied das niederländische Ministerium für öffentliche Arbeiten, dass der Standort des Monuments verlegt und dem Haus eine neue Funktion gegeben werden soll.

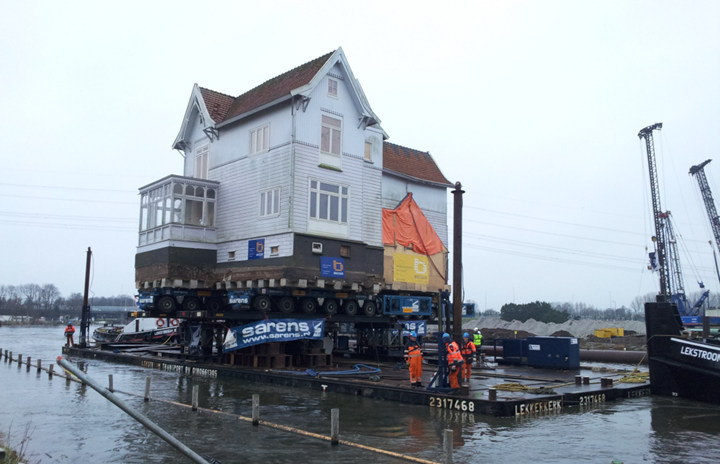

Die einzige Option war folglich der Transport des Hauses über Wasser, bei dem auch zwei Deiche passiert werden mussten. Die relativ schwachen Deiche wurden mittels zweier Behelfsbrücken und einer Reihe von Spundwänden überquert.

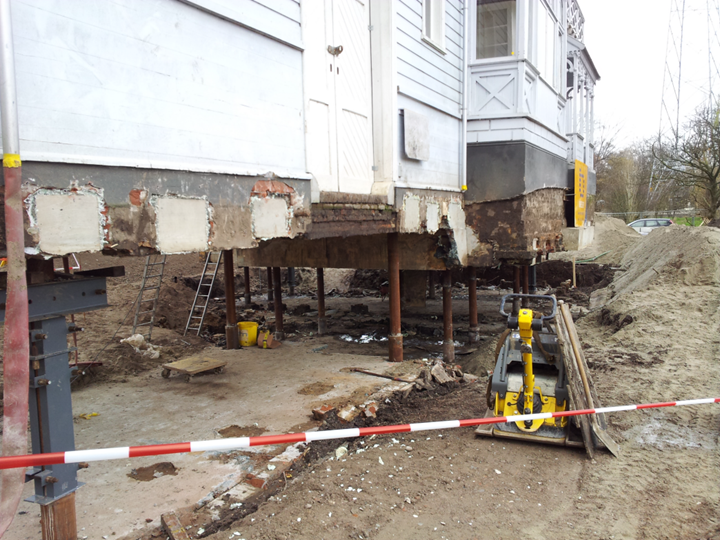

Um das Gebäude während der Transportphase angemessen zu lagern, wurde eine komplett neue Bodenplatte angefertigt. Zusätzlich wurden 17 Gründungspfähle aus Stahl im Haus eingebaut. Dieselbe Anzahl an Hebevorrichtungen wurde dazu gebraucht, den gesamten Bau um 2,7 m über den Boden anzuheben. Schließlich wurde ein Satz von sogenannten SPMTs (Modulfahrzeuge mit eigenem Antrieb) unter die 30 cm dicke Betonplatte geschoben.

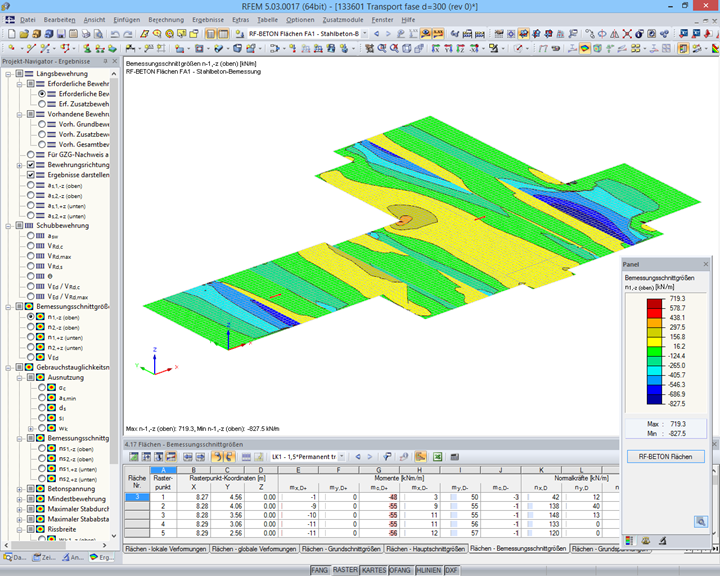

Bemessung der Betonfundamentplatte
In RFEM 5 wurden drei verschiedene Bemessungssituationen untersucht:
- ständige Situation
- Transport
- Aufbocken
Das Modell besteht aus mehreren Betonflächen, die mit Linienlasten (Hebeböcke) und der Eigenlast beansprucht sind. Die Böcke sind als elastisch gestützt modelliert, wobei die Lager in jede Richtung verschiedene Steifigkeiten aufweisen. Die erforderliche Bewehrung in der Platte wurde mit dem Zusatzmodul RF‑BETON Flächen bemessen.
| Tragwerksplanung | Techniek en Methode B.V. 's-Gravendeel, Niederlande www.tenm.nu |
| Kontruktion | Bauunternehmer Bresser Grote Projecten 's-Gravendeel, Niederlande www.bresser.nu |
| Bauherr | Rijkswaterstaat Ministerium für Infrastruktur und Umwelt Niederlande www.rijkswaterstaat.nl |
