移动别墅 'Vechthoeve',荷兰

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

2013年底,“ Vechthoeve”号运输了1,640英尺。 这座木制房屋被称为Pippi Longstocking房屋,位于荷兰首都阿姆斯特丹附近。 由于扩建了A1高速公路,别墅不得不搬迁。

结构设计 Techniek en Methode B.V.
's-Gravendeel, Netherlands
www.tenm.nu
建造 Contractor
Bresser Grote Projecten
's-Gravendeel, Netherlands
www.bresser.nu
投资商 Rijkswaterstaat
Ministry of Infrastructure and the Environment
Netherlands
www.rijkswaterstaat.nl

以下数据是楼板的模型。

长度:〜72 ft |宽度:〜43 ft |高度:〜3 ft |重量:〜125 t
面数:3 |有限元:7,522

在近三个月的时间里,来自荷兰S-Gravendeel的Bresser完成了将房屋通过水陆两用方式搬迁到Hoogerlust庄园的最终项目。

联合国教科文组织遗产

“ Vechthoeve”是“阿姆斯特丹防线”(UNESCO遗产)的一部分。 由于其具有很强的文化和历史价值,荷兰公共工程部决定将这座古迹重新布置到新的位置并重新启用。

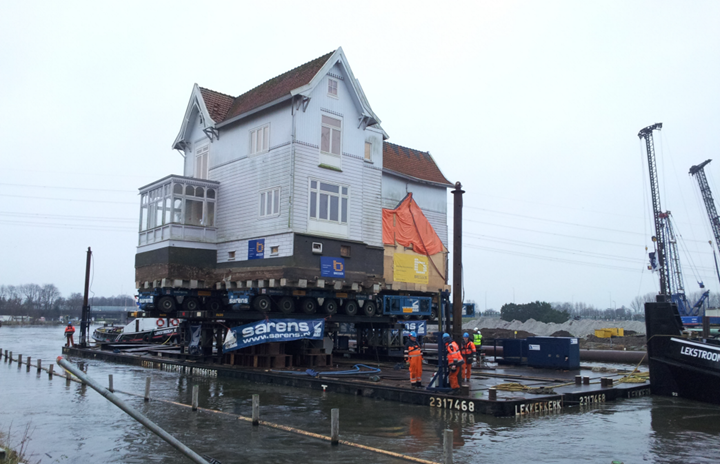

因此,在水上运输房屋是唯一的选择,必须通过两个堤坝。 相对较弱的堤防被两座临时桥和一组板桩交叉。

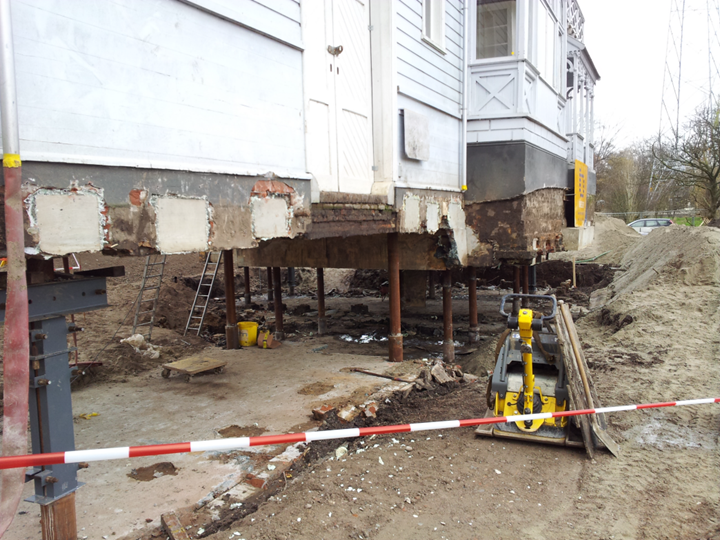

为了在运输阶段为建筑物提供足够的支撑,新建了一个全新的基础。 此外,在建筑物内部安装了17个钢基础桩。 使用相同数量的千斤顶将整个结构吊离地面8.86英尺。 最后,在11 13⁄16厚混凝土楼板下面移动了一套所谓的SPMT(自走式模块运输车)。

混凝土基础板设计

在RFEM 5中建立了三个模型:

  1. 永久情况
  2. 交通运输
  3. 顶升

该模型由线荷载(千斤顶)和静荷载作用下的多个混凝土面组成。 千斤顶建模为在各个方向上具有不同刚度的柔性支座。 使用模块RF-CONCRETE Surfaces设计板中所需的钢筋。
