Přeprava domu Pipi Dlouhé Punčochy, Nizozemsko

Na konci roku 2013 se poblíž nizozemského Amsterdamu uskutečnil náročný transport domu nazývaného „Vechthoeve“ na vzdálenost 500 metrů. Dřevěný dům je známý také jako dům Pipi Dlouhé Punčochy. Vila musela být přemístěna, protože se zde plánuje rozšíření dálnice A1.

Následující údaje se vztahují k základové desce.

Délka: ~ 22 m | Šířka: ~ 13 m | Výška: ~ 1 m | Hmotnost: ~ 125 t
Počet ploch: 3 | Konečné prvky: 7 522

Za necelé tři měsíce dokončila firma Bresser Groß Projekte z města 's Gravendeel projekt přesunu domu po souši i po vodě do cílového místa na statku Hoogerlust.

Dědictví UNESCO

„Vechthoeve“ je součástí tzv. obranné linie Amsterdamu zapsané do dědictví UNESCO. Vzhledem ke své velké kulturní a historické hodnotě bylo rozhodnuto nizozemským Ministerstvem infrastruktury a životního prostředí přemístit budovu na nové místo, kde bude plnit novou funkci.

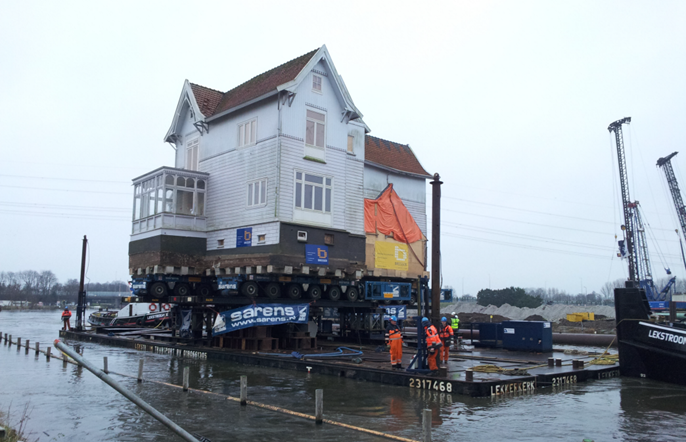

Proto se rozhodlo o přepravě domu po vodě, při které bylo zapotřebí překonat také dvě hráze. Relativně slabé hráze byly zesíleny dvěma dočasnými mosty a sadou štětovnic.

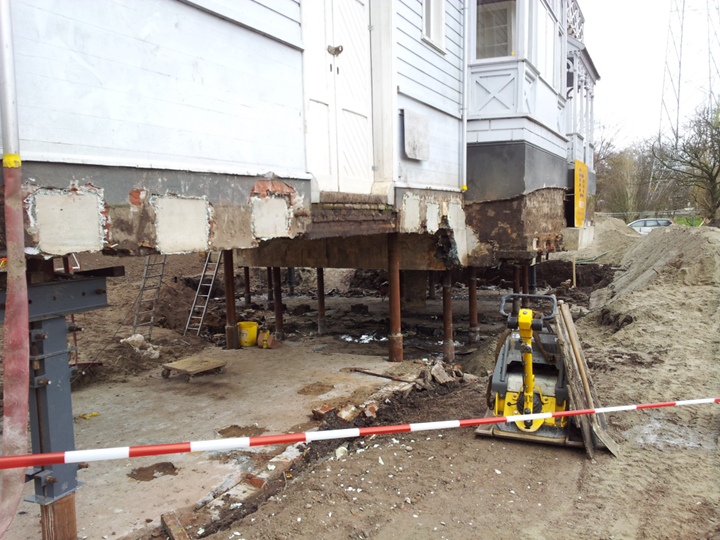

Aby bylo možné odpovídajícím způsobem podepřít budovu během přepravy, byla vytvořena nová základová deska. Kromě toho bylo umístěno pod budovu sedmnáct ocelových podpůrných pilířů. Stejné množství zvedáků se použilo ke zvednutí celé konstrukce do úrovně 2,7 metrů nad zem. Nakonec byla konstrukce i s betonovou základovou deskou o tloušťce 300 mm přesunutá pomocí takzvaných SPMT (modulární transportéry s vlastním pohonem).

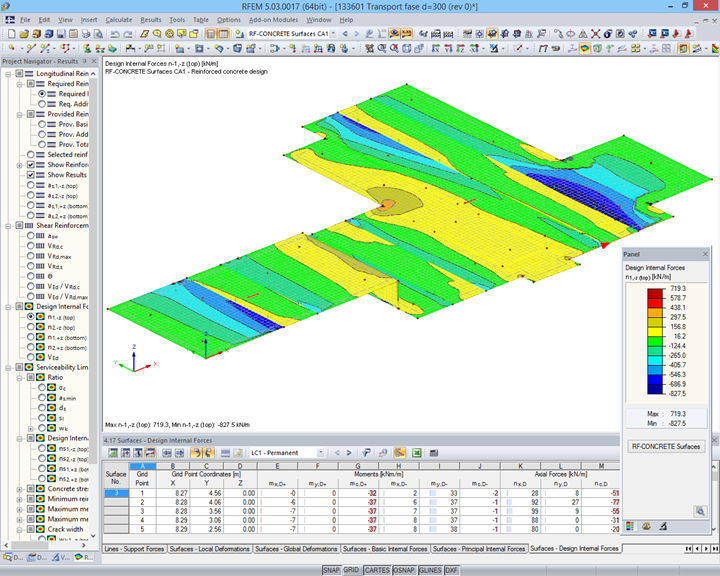

Posouzení betonové základové desky

V programu RFEM byla vytvořena sada tří modelů:

  1. stálé zatížení
  2. přesun
  3. zvedání

Modely se vždy skládají z několika betonových ploch namáhaných liniovým zatížením (zvedáky) a vlastní tíhou. Zvedáky byly modelovány jako pružné podpory s různými tuhostmi v každém směru. Požadovaná výztuž v desce byla navržena v přídavném modulu RF‑CONCRETE Surfaces.

Statika a konstrukce Techniek en Methode B.V.
's-Gravendeel, Nizozemsko
www.tenm.nu
Konstrukce Zhotovitel
Bresser Grote Projecten
's-Gravendeel, Nizozemsko
www.bresser.nu
Investor Rijkswaterstaat
Ministerstvo infrastruktury a životního prostředí
Nizozemsko
www.rijkswaterstaat.nl


Specifikace projektu
