Transport de la maison Vechthoeve, Pays-Bas

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

Fin 2013, la «Vechthoeve» a été transportée sur une distance de 500 m. Cette maison en bois, appelée la Maison de la palanquinerie Pippi, se trouve à proximité d'Amsterdam, la capitale des Pays-Bas. La villa a dû être déplacée en raison de l’élargissement de l’autoroute A1.

Calcul de structure Techniek en Methode B.V.
's-Gravendeel, Pays-Bas
www.tenm.nu
Construction Entrepreneur
Bressen Grote Projecten
's-Gravendeel, Pays-Bas
www.bresser.nu
Maître d'œuvre Rijkswaterstaat
Ministère des Infrastructures et de l'Environnement
Pays-Bas
www.rijkswaterstaat.nl

Les données suivantes concernent le modèle du radier.

Longueur: ~ 72 pi | Largeur: ~ 43 ft | Hauteur: ~ 3 pi | Poids: ~ 125 t
Nombre de surfaces: 3 | Éléments finis: 7 522

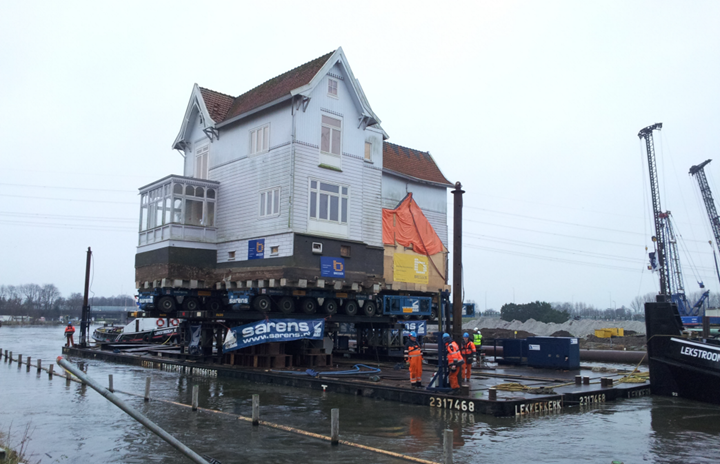

En près de trois mois, Bresser de 's-Gravendeel, aux Pays-Bas, a achevé le projet de déménagement de la maison sur la terre et sur l'eau jusqu'à sa destination finale dans le domaine de Hoogerlust.

Patrimoine de l'UNESCO

La «Vechthoeve» fait partie de la «Ligne de défense d'Amsterdam» (patrimoine de l'UNESCO). En raison de sa grande valeur culturelle et historique, le ministère des Travaux publics des Pays-Bas a décidé de déplacer ce monument dans de nouveaux locaux et de lui attribuer une nouvelle fonction.

Par conséquent, seule la digue a dû être traversée. Les digues relativement faibles ont été traversées par deux ponts temporaires et un ensemble de palplanches.

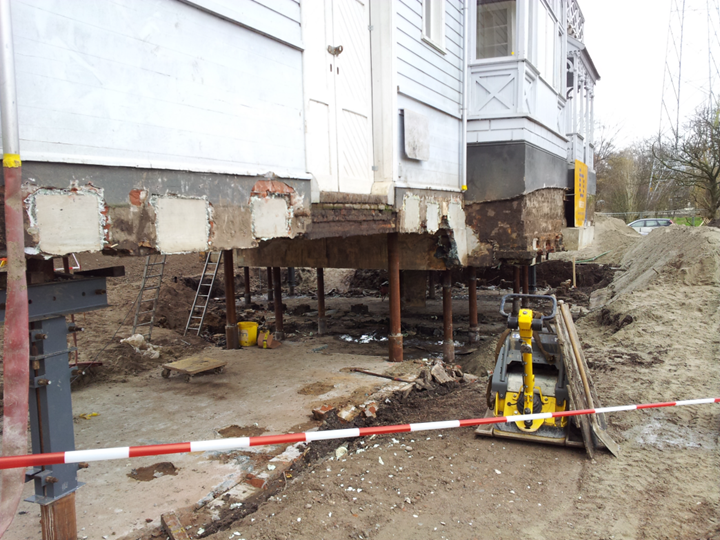

Afin de soutenir adéquatement le bâtiment pendant la phase de transport, une toute nouvelle fondation a été construite. De plus, dix-sept pieux de fondation en acier ont été installés à l'intérieur du bâtiment. La même quantité de vérins ont été utilisés pour soulever la structure complète à une hauteur de 8,86 m du sol. Enfin, un ensemble de transporteurs modulaires autopropulsés (SPMT) a été déplacé sous la dalle de fondation en béton de 11 13/16 d'épaisseur.

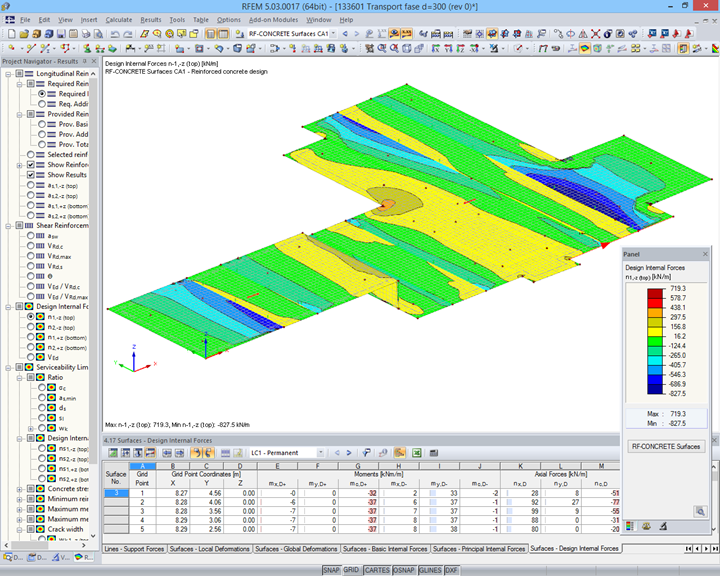

Calcul de dalles de fondation en béton

Trois modèles ont été réalisés dans RFEM 5:

  1. Situation permanente
  2. Transport
  3. Se relever

Le modèle est composé de plusieurs surfaces en béton chargées par des charges linéiques (les vérins) et des charges mortes. Les vérins ont été modélisés sous forme d'appuis flexibles présentant des rigidités différentes dans chaque direction. L'armature requise dans la dalle a été calculée à l'aide du module RF-CONCRETE Surfaces.
