Przeniesienie domu „Vechthoeve", Holandia

Projekt klienta

Statyka i konstrukcja Techniek en Methode B.V.
Holandia
www.tenm.nu
Konstrukcja Wykonawca
Bressen Groten Projecten
's-Gravendeel, Holandia
www.bresser.nu
Inwestor Rijkswaterstaat
Ministerstwo Infrastruktury i Środowiska
Holandia
www.rijkswaterstaat.nl

Dane poniżej odnoszą się do modelu płyty fundamentowej.

Długość: ~ 22 m, szerokość: ~ 13 m, wysokość: ~ 1 m, masa: ~ 125 t
Powierzchnie: 3, elementy skończone: 7,522

Pod koniec 2013 roku ‘Vechthoeve’ został przetransportowany na odległość ponad 500 m. Drewniany dom, który znany jest jako dom Pippi Langstrumpf, zlokalizowany jest niedaleko Amsterdamu, stolicy Holandii. Dom musiał zostać przeniesiony z powodu planów poszerzenia autostrady A1.

W niemal trzy miesiące firma Bresser z ‘s-Gravendeel, Holandia, ukończyła projekt przetransportowania domu zarówno drogą lądową jak i wodną do miejsca przeznaczenia, Hoogerlust.

Dziedzictwo UNESCO

‘Vechthoeve’ jest częścią „Linii obrony Amsterdamu" (dziedzictwo UNESCO). Ze względu na jego wartość kulturalną i historyczną, holenderskie Ministerstwo Inwestycji Publicznych zdecydowało, że pomnik zostanie przeniesiony do nowej lokalizacji i otrzyma nową funkcję.

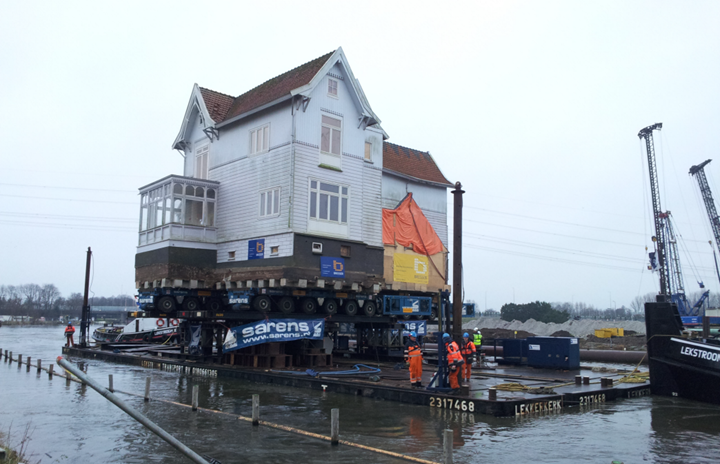

W rezultacie okazało się, że transport domu drogą wodną, przez dwa wały, był jedyną opcją. Nad stosunkowo słabymi wałami wybudowano dwa mosty tymczasowe oraz grodzice. Aby prawidłowo podeprzeć budynek podczas transportu, wykonano całkowicie nowy fundament.

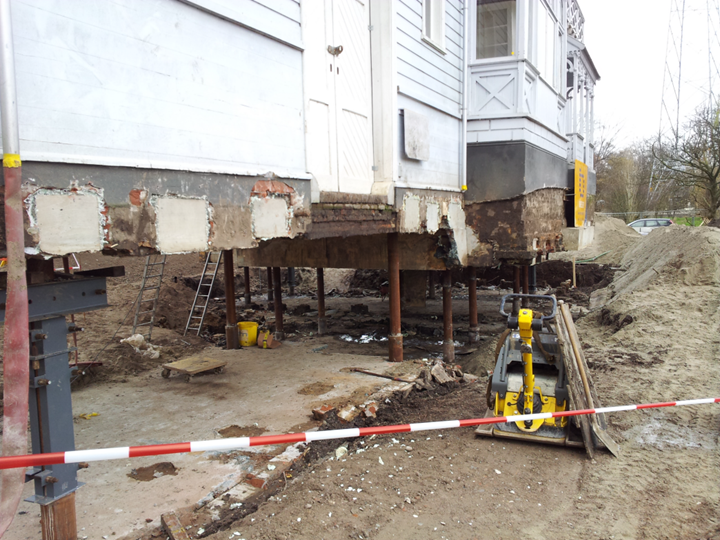

Dodatkowo wewnątrz budynku zamocowano siedemnaście stalowych słupów fundamentowych. Do podniesienia całej konstrukcji na wysokość 2,7 m zastosowano taką samą ilość podnośników. Na końcu, pod betonową płytą fundamentową o grubości 300 mm zastosowano tak zwane SPMT (samobieżne przenośniki modułowe).

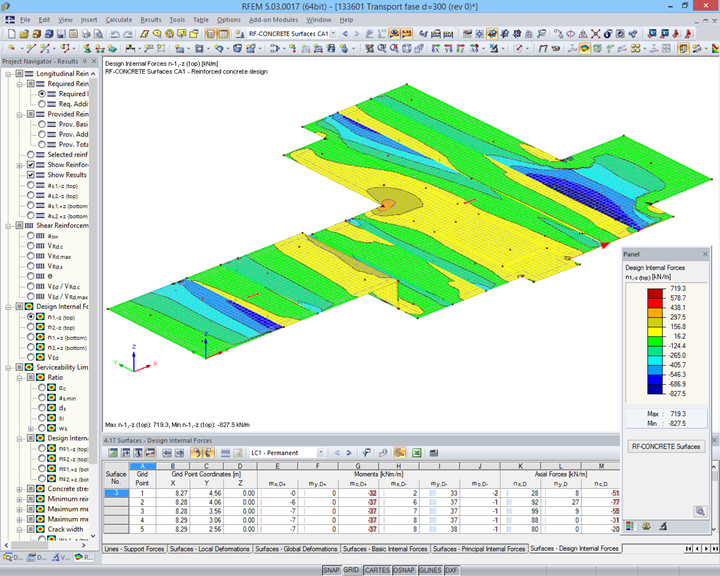

Obliczenie betonowej płyty fundamentowej

W RFEM 5 przygotowano zestaw trzech modeli:

  1. Sytuacja obecna
  2. Transport
  3. Podnoszenie

Model składa się z kilku betonowych powierzchni obciążonych obciążeniami liniowymi (podnośniki) i obciążeniem własnym. Podnośniki zamodelowano jako elastyczne podpory o różnych usztywnieniach w każdym kierunku. Wymagane zbrojenie w płycie obliczono wykorzystując moduł RF‑CONCRETE Surfaces.
