Амфитеатр в Бытоме, Польша

Проект заказчика

Эта статья была переведена Google Translator

Посмотреть исходный текст

Строительное проектирование
Ing. Zbyněk Šrůtek
Ческа Скалица, Чешская республика
www.timberdesign.cz
Строительство KASPER Polska Sp. Z oo
Гливице, Польша
kasperpolska.pl
Архитектура Архитектурный проект
Łukasz Pluta, mgr inż. arch.
PLUS8.PL Architekci
Забже, Польша
www.plus8.pl

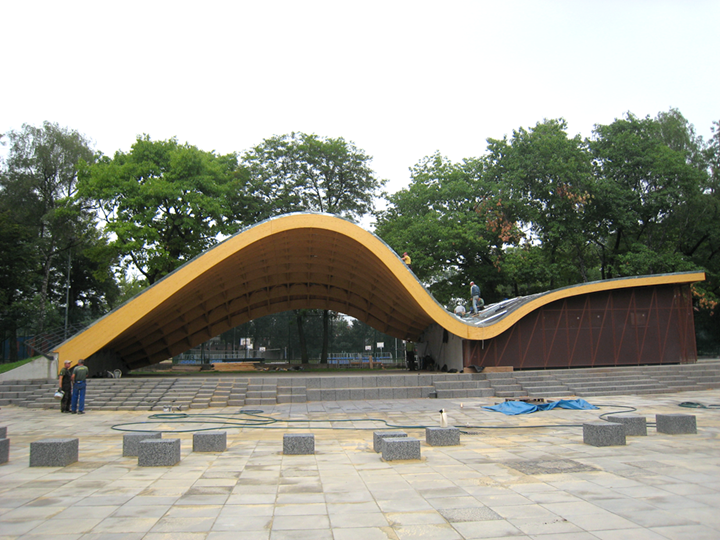

В августе 2014 года в Бытоме, Польша, была открыта новая необычная сцена под открытым небом. С точки зрения конструкции, здание состоит из двух частей (театральная сцена и задняя часть), которые геометрически связаны пространственно изогнутой крышей. Это дает конструкции замечательный дизайн.

Строительство театральной сцены

Сводчатая конструкция крыши театральной сцены состоит из десяти продольных балок различной формы, изготовленных из клееного бруса, которые крепятся к несущим железобетонным стенам.

Фермы имеют толщину 100 мм и различные сечения от 600 до 1030 мм, а также имеют кривизну от 3700 до 6450 мм. Таким образом, они имеют длину 18 м в продольном направлении. Расстояние между фермами в поперечном направлении составляет 1,2 м.

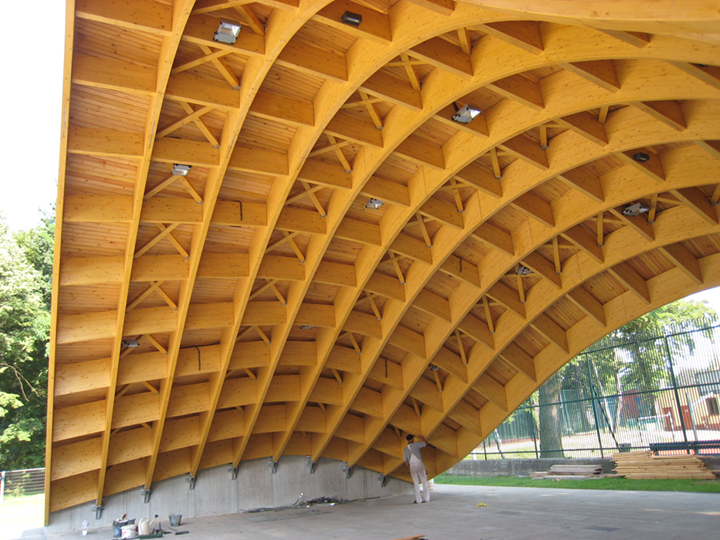

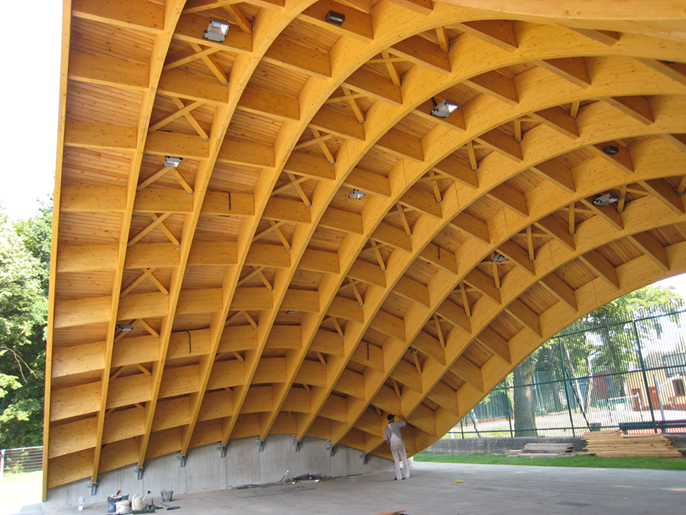

Балки из клееного бруса расположены в продольном и поперечном направлениях в виде квадратов и кассет. Система жесткости с диагональными переходами из дерева обеспечивает устойчивость в поперечном направлении. Вся конструктивная схема стержней и, в частности, соединений, была разработана с наибольшим уважением к четкому, визуальному виду конструкции в целом.

Строительство закулисной зоны (раздевалки)

Проектирование конструкции стены было выполнено в виде системы «два на четыре», размера древесины для плит, стандартизированных в Америке, в которых использовались конструктивные гипсокартонные плиты.

Для конструкции крыши над зоной застройки были объединены оба метода строительства: Видимая область включает в себя ту же систему элементов из клееного бруса, что и основная сцена. Невидимая зона состоит из балочных конструкций с гвоздевыми пластинами.

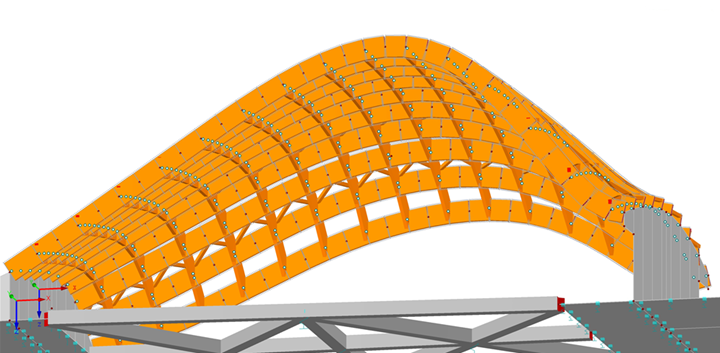

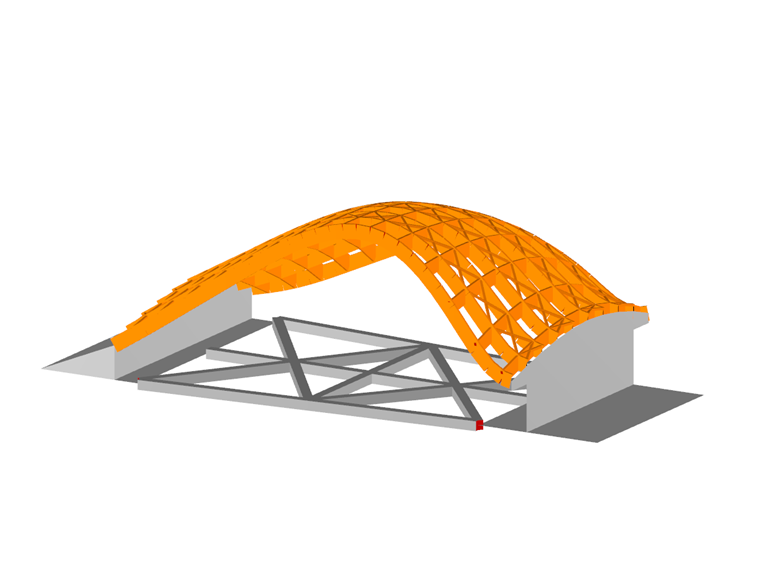

Расчет конструкции был выполнен с помощью RFEM с учетом всех нелинейностей стержней и свойств фундамента. При проектировании театра программа RFEM была успешно использована совместно с программным обеспечением 3D для деревянных конструкций SEMA.
