Cobertura de madeira arqueada

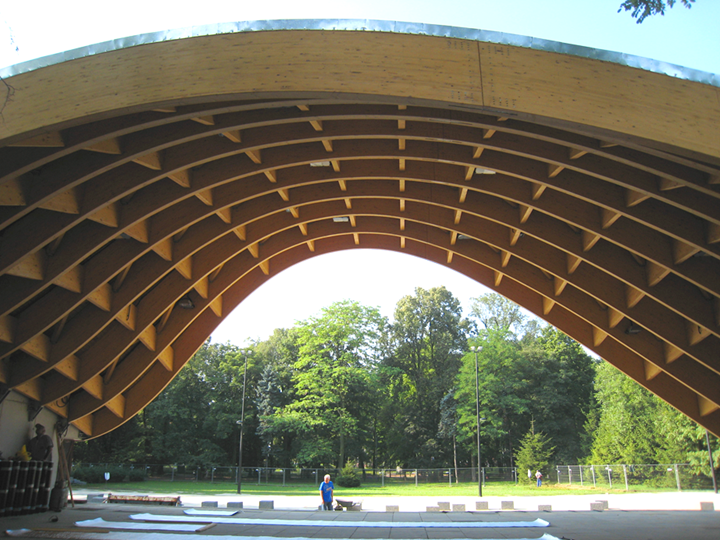

Estrutura do palco do teatro

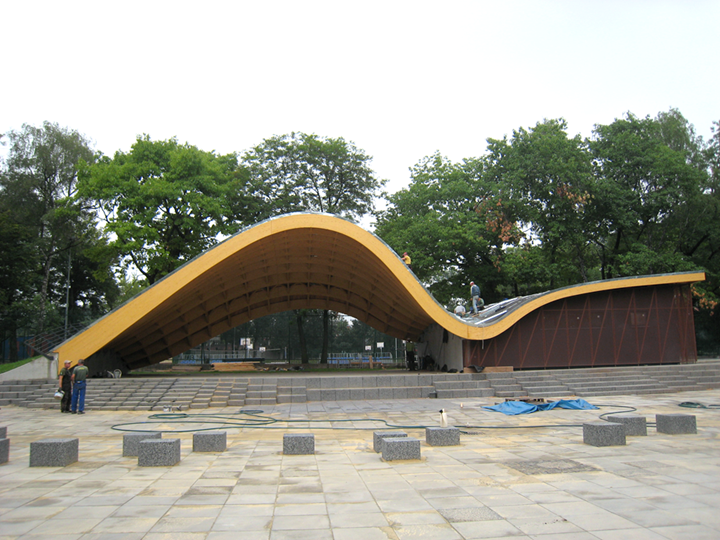

A estrutura curvada da cobertura do palco é composta por dez asnas de diferentes formas em madeira laminada colada, que estão ligadas através de articulações às paredes de betão portantes.

As asnas têm uma espessura de 100 mm e secções que variam entre 600 e 1030 mm e uma altura de curvatura entre 3700 e 6450 mm. As asnas unem uma distância de 18 m na direção longitudinal. O espaçamento entre as asnas na direção transversal é de 1,2 m.

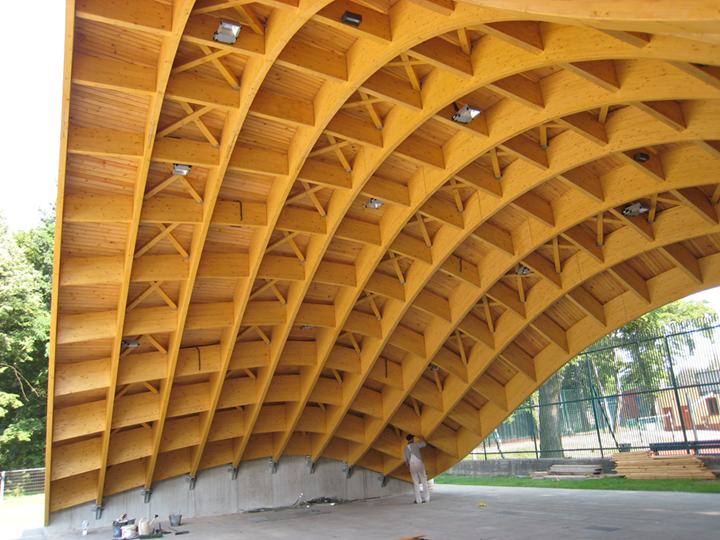

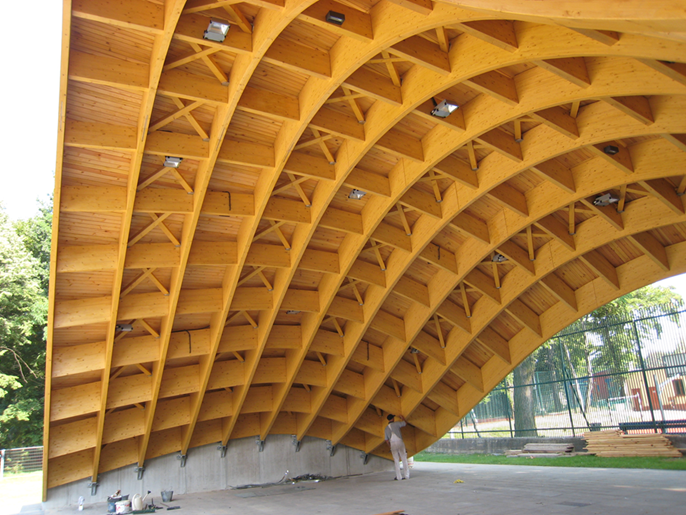

Tanto na direção longitudinal como transversal, as vigas de madeira laminada colada estão ordenadas em quadrados e caixas, com um sistema de reforço de diagonais cruzadas a assegurar a estabilidade na direção transversal. Toda a disposição estrutural das barras e, em particular, das ligações foi dimensionada com o máximo respeito para com a perceção clara e visual da estrutura como um todo.

Estrutura da zona de bastidores (vestiários)

O dimensionamento da estrutura da parede foi efetuado como sistema "two-by-four", uma medida padrão para madeira nos Estados Unidos, na qual são utilizadas placas de fibra de gesso construtivas.

Para a estrutura da cobertura sobre a zona dos bastidores foi aplicada uma combinação das duas tecnologias: a parte visível contém o mesmo sistema de elementos de madeira laminada colada como o palco principal do teatro, a parte não visível é constituída por treliças com placas de pregos.

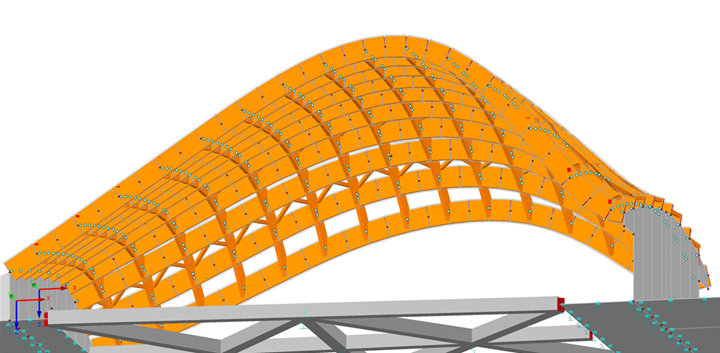

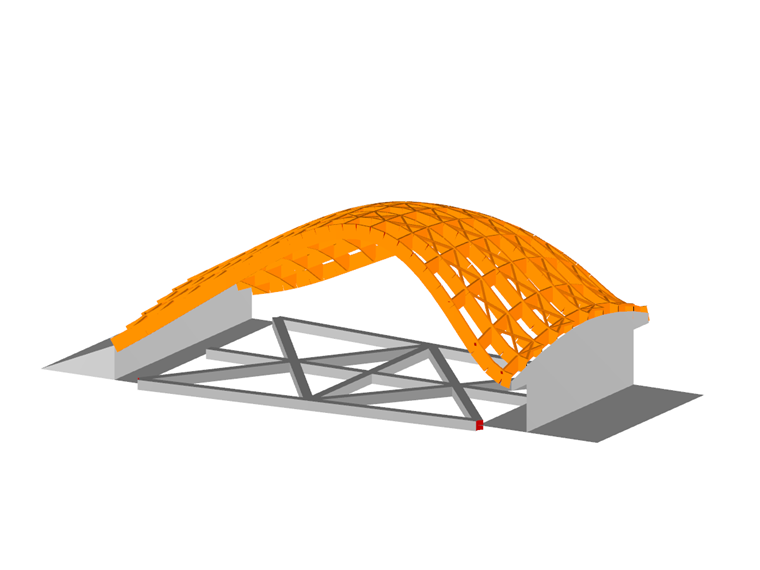

O modelo estático, no qual foram consideradas todas as não linearidades das barras e as propriedades de fundação, foi calculado com o RFEM. No dimensionamento do teatro, o RFEM foi utilizado em conjunto com o software 3D de construção em madeira SEMA.
