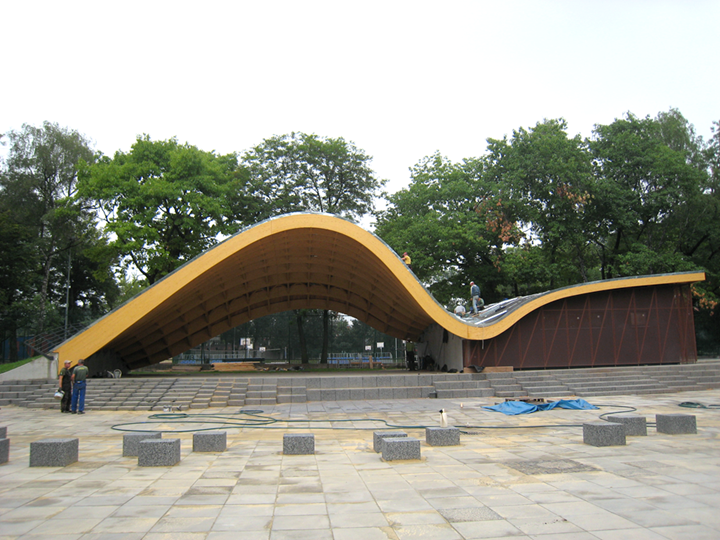

Konstrukce hlavní scény

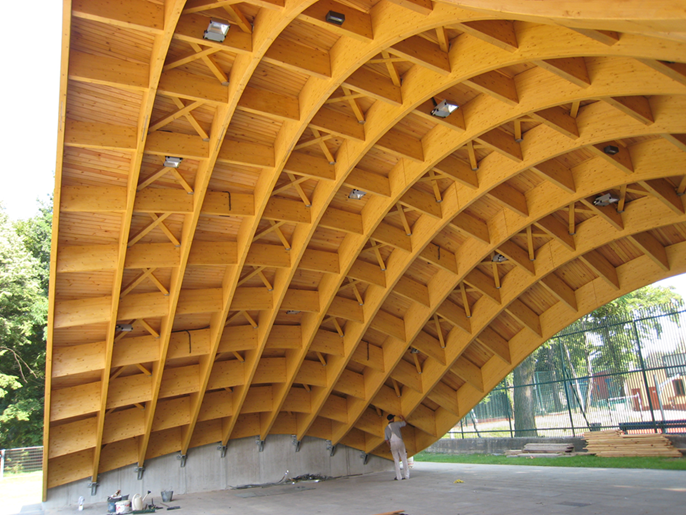

Zakřivená střešní konstrukce hlavní scény je tvořena deseti tvarově odlišnými podélnými rámy z lepeného lamelového dřeva, které jsou kloubově připojené na železobetonové opěrné stěny.
Rámy o tloušťce 100 mm mají proměnný průřez 600 až 1 030 mm a vzepětí 3 700 až 6 450 mm. V podélném směru překlenují vzdálenost 18 m. Vzdálenost vazníků v příčném směru je 1,2 m.

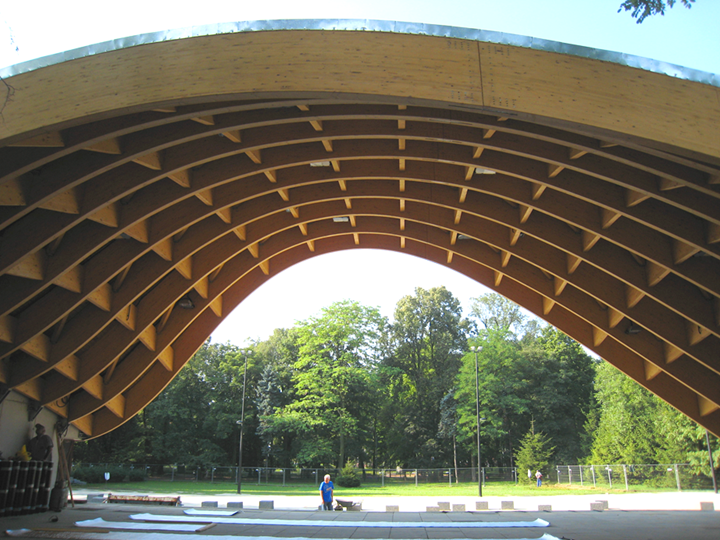

Rámy z lepeného lamelového dřeva mají v příčném i podélném směru čtvercové, kazetové uspořádání. To doplňuje dřevěný diagonální ztužující systém zajišťující stabilitu v příčném směru. Veškerá konstrukční uspořádání prvků a především jejich spoje byly navrženy s maximálním důrazem na estetickou čistotu celku.
Konstrukce zázemí divadelní scény (šatny)
Konstrukce stěn je navržena v systému „two-by-four“ s konstrukčními sádrovláknitými deskami.
Konstrukce střechy je v této části řešena v kombinaci dvou technologií. Ve viditelné části je navržen stejný systém jako v hlavní scéně, tj. prvky z lepeného lamelového dřeva. Ve skrytých částech je střešní konstrukce tvořena příhradovými vazníky spojenými styčníkovými deskami.

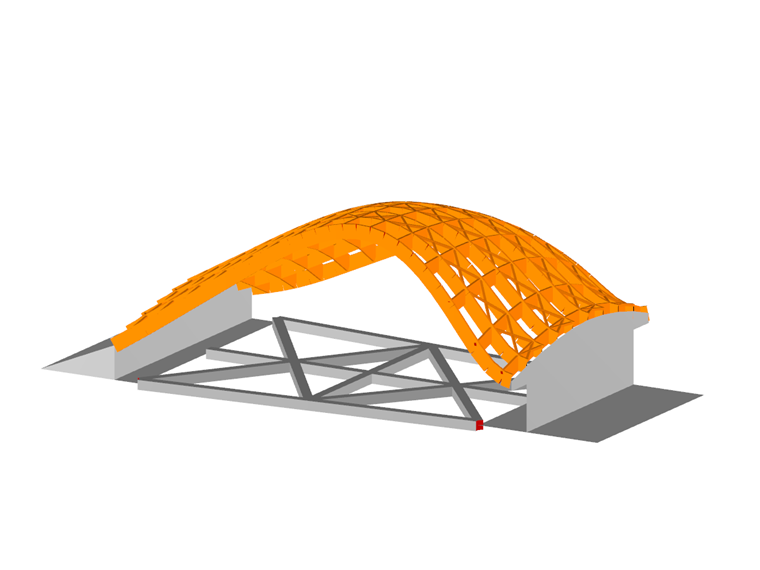

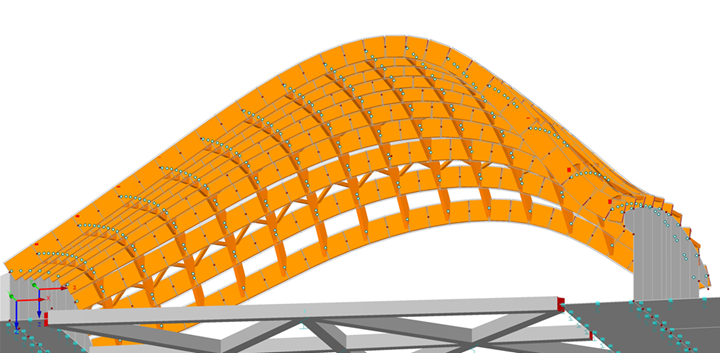

Statický model konstrukce byl vytvořen v programu RFEM, ve kterém byly zohledněny veškeré nelinearity prvků a charakteristik podloží. Při projektování bylo také efektivně využito propojení programu RFEM s 3D programem pro dřevostavby SEMA.
| Statika a konstrukce | Ing. Zbyněk Šrůtek Česká Skalice www.timberdesign.cz |
| Realizace | KASPER Polska Sp. Z oo Gliwice, Polsko kasperpolska.pl |
| Architektura | Architektonický návrh Łukasz Pluta, mgr inż. arch. PLUS8.PL Architekci Zabrze, Polsko www.plus8.pl |
