La estructura del escenario

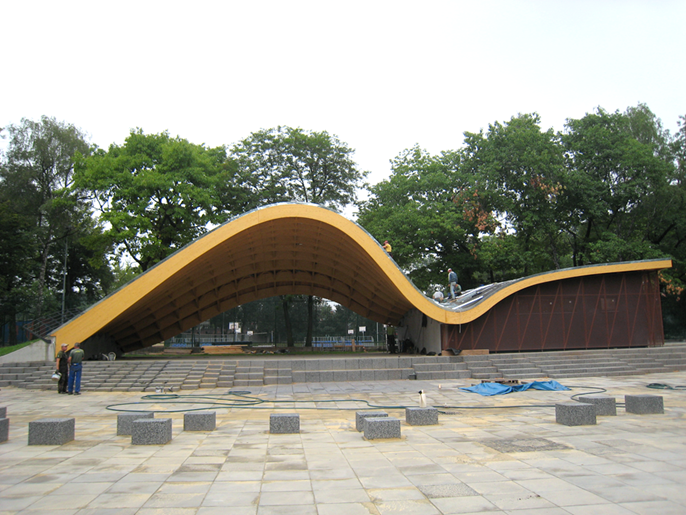

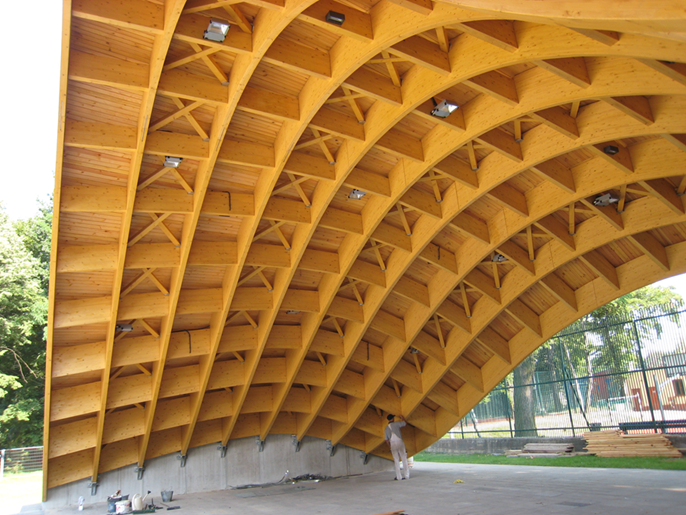

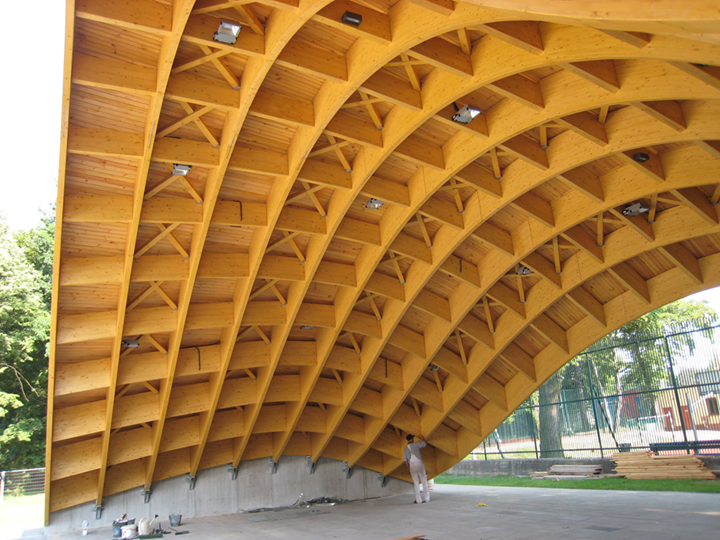

La estructura curvada de la cubierta del escenario del teatro consta de diez pórticos longitudinales de madera laminada encolada de varias formas, que están conectados con articulaciones a los muros portantes de carga de hormigón armado.
Los pórticos tienen un espesor de 100 mm y una sección variable desde 600 a 1030 mm con una flecha de combadura desde 3700 a 6450 mm. La distancia salvada es de 18 m en dirección longitudinal. La distancia de las cerchas en dirección transversal es de 1,2 m.
Las cerchas tanto en dirección longitudinal como en dirección transversal están organizadas como cuadrados y cofres. Un sistema de refuerzo de madera de diagonales en cruz de San Andrés asegura la estabilidad en dirección transversal. La disposición estructural entera de las barras, especialmente las conexiones, se diseñó con el máximo respeto al claro aspecto visual de la estructura como un conjunto.
La estructura de los bastidores (vestidores)
La estructura del muro está dimensionada en un sistema "Two by Four", normalizado en Estados Unidos, con tablero de fibra de yeso.
Para la estructura de la cubierta sobre los bastidores, se utilizó una combinación de las dos técnicas. La parte visible incluye el mismo sistema de elementos de madera laminada encolada como en el escenario principal del teatro. La parte no visible se compone de cerchas con conectores metálicos de placas dentadas.

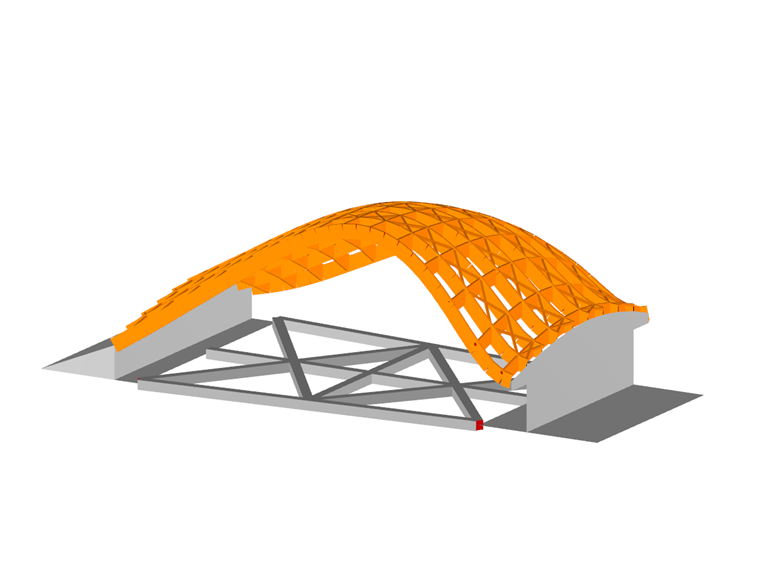

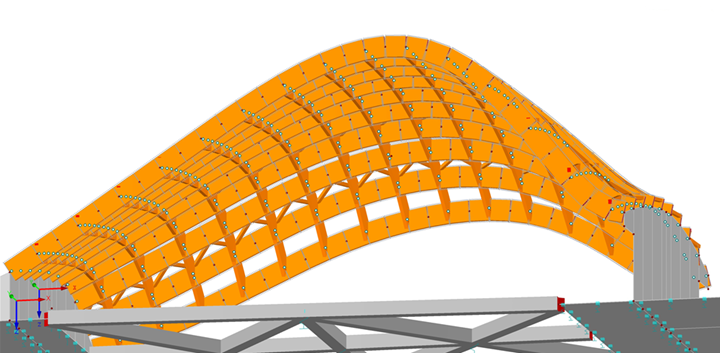

El programa RFEM se utilizó para el modelo estructural considerando todas las no linealidades de las barras y las propiedades de la cimentación. Al dimensionar el teatro, se utilizó RFEM de manera eficaz junto con el programa de software SEMA de construcción en madera 3D.
