Struttura del palcoscenico principale

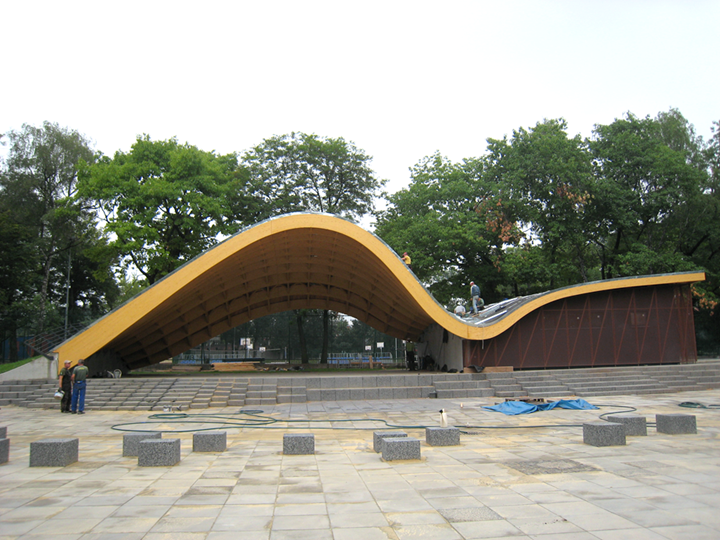

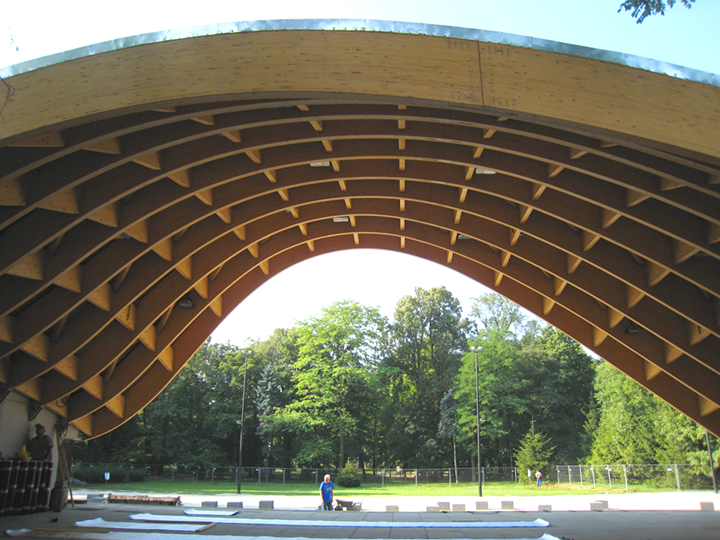

La struttura a volta del palcoscenico del teatro è composta da dieci capriate longitudinali di forma diversa in legno lamellare incollato, che sono incernierate alle pareti portanti in cemento armato.
Le capriate hanno uno spessore di 100 mm e hanno diverse sezioni trasversali comprese tra 600 e 1030 mm e dimensioni del punto di curvatura da 3700 a 6450 mm. Ciò significa che si estendono per una lunghezza di 18 m. La distanza delle travi reticolari in direzione trasversale è di 1,2 m.

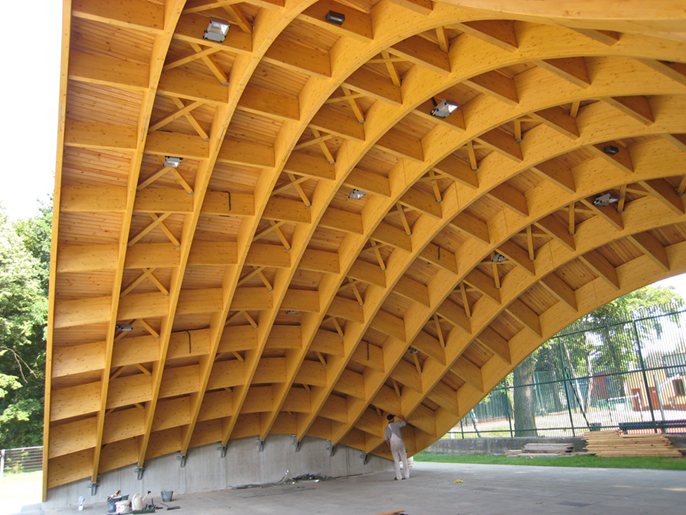

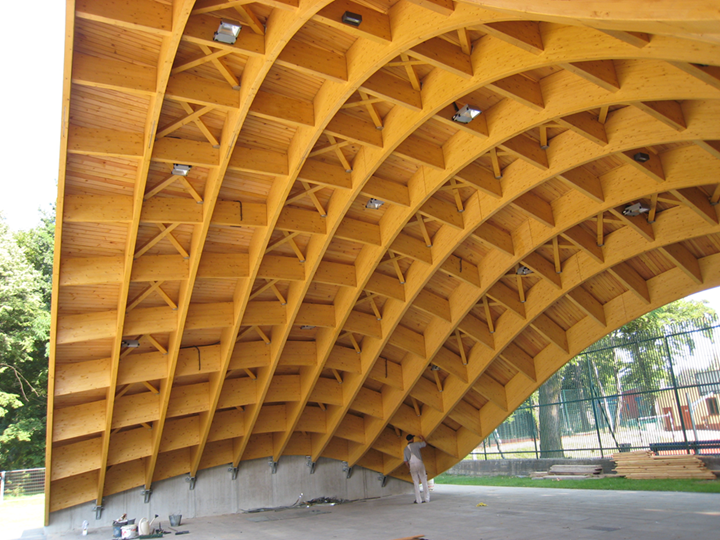

Le travi in legno lamellare incollate sono disposte sotto forma di quadrati e cassette, sia longitudinalmente che trasversalmente. Un sistema di irrigidimento con incroci diagonali in legno garantisce stabilità nella direzione trasversale. La disposizione strutturale complessiva delle barre, e in particolare dei collegamenti, è stata progettata nel massimo rispetto dell'aspetto pulito e visivo della struttura nel suo insieme.
Realizzazione dell'area backstage (spogliatoi)
La struttura della parete è stata progettata come un sistema "due per quattro", una dimensione del legno per pannelli standardizzata in America, in cui sono stati utilizzati pannelli strutturali in fibra di gesso.
Entrambe le tecniche costruttive sono state combinate per la struttura del tetto sopra l'area del backstage: L'area a vista comprende lo stesso sistema di elementi in legno lamellare incollato del palco principale. L'area invisibile è costituita da travi reticolari con piastre ungueali.

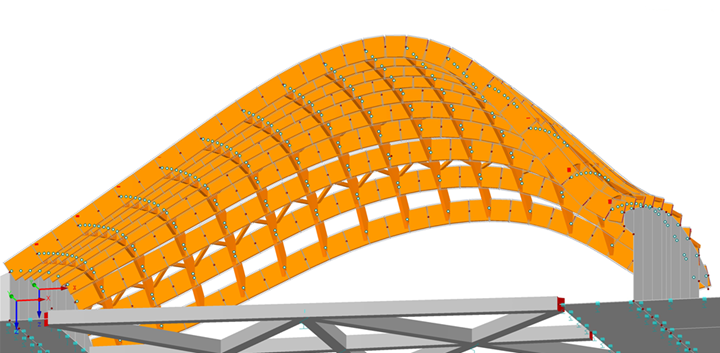

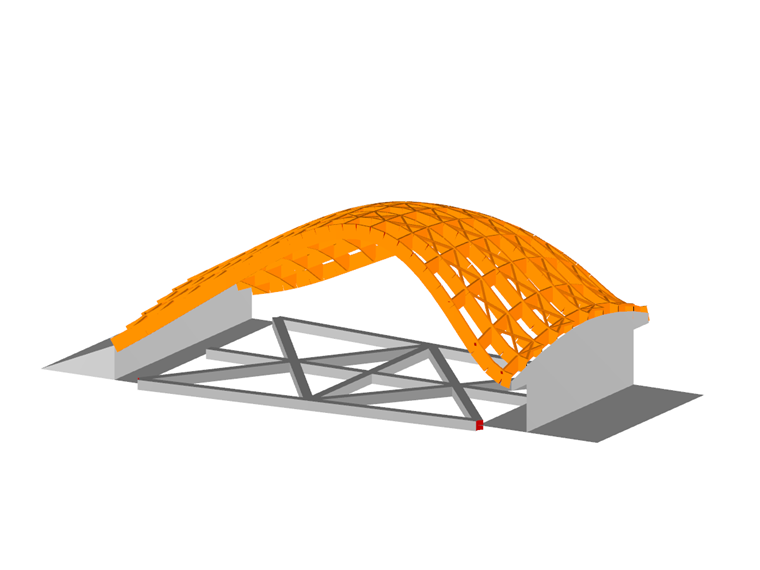

Il modello di analisi strutturale è stato progettato con RFEM tenendo conto di tutte le non linearità delle aste e delle proprietà della fondazione. Nella progettazione del teatro, RFEM è stato utilizzato con successo insieme al software 3D per costruzioni in legno SEMA.
| Progetto strutturale | Ing. Zbyněk Šrůtek Česká Skalice, Repubblica Ceca www.timberdesign.cz |
| Costruzione | KASPER Polska Sp. Z oo Gliwice, Polonia kasperpolska.pl |
| Architettura | Progetto architettonico Łukasz Pluta, mgr inż. arch. PLUS8.PL Architekci Zabrze, Polonia www.plus8.pl |
