露天剧场,波兰比托姆

客户项目

This article was translated by Google Translator

View original text

2014年09月15日

Poland

RFEM

木结构

结构设计 英格 ZbyněkŠrůtek
Česká Skalice, 捷克
www.timberdesign.cz
建造 KASPER Polska Sp. z o.o.
Gliwice, Poland
kasperpolska.pl
建筑学 建筑设计
ŁukaszPluta,mgrinż。 拱。
PLUS8.PL建筑
波兰Zabrze
www.plus8.pl

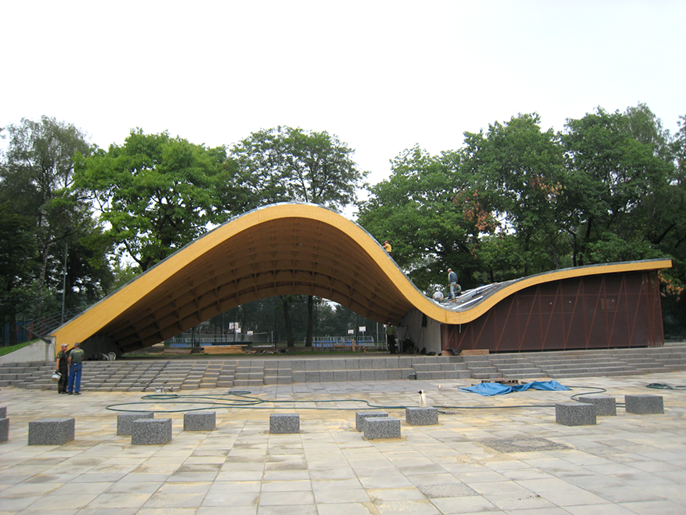

2014年8月,波兰比托姆(Bytom)开设了一个全新的露天舞台。 从结构上讲,建筑物由两部分组成(舞台区域和后台区域),它们通过空间弯曲的屋顶几何连接。 这使结构具有非凡的设计。

剧院舞台建设

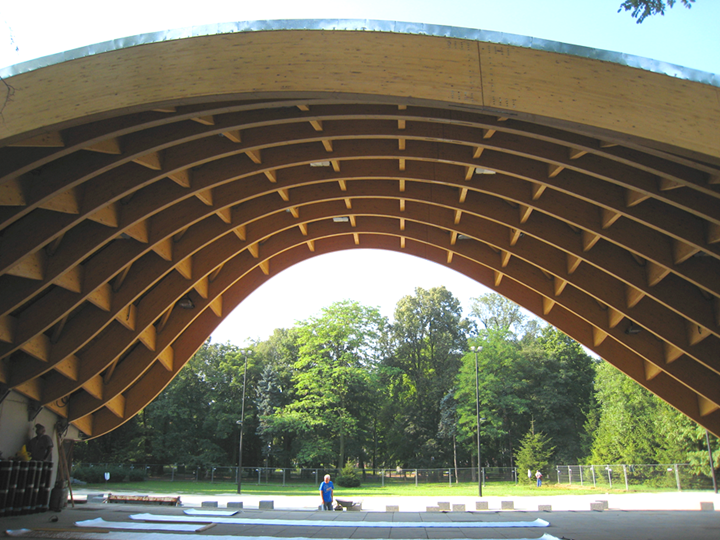

剧院舞台的拱形屋顶结构由十个不同形状的纵向梁组成,这些纵向梁由胶合层压木制成,铰接在钢筋混凝土支撑墙上。

桁架的厚度为100 mm,截面截面积在600到1030 mm之间,曲率尺寸从3700到6450 mm。 因此,它们在纵向上的长度为18 m。 桁架的横向距离为1.2 m。

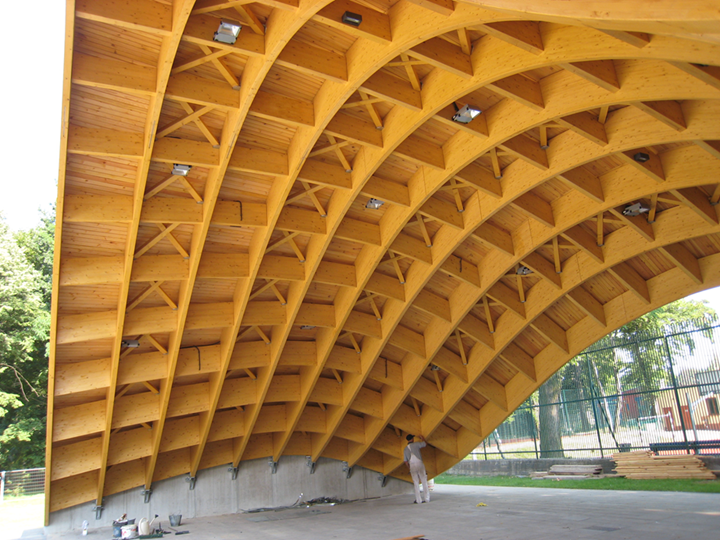

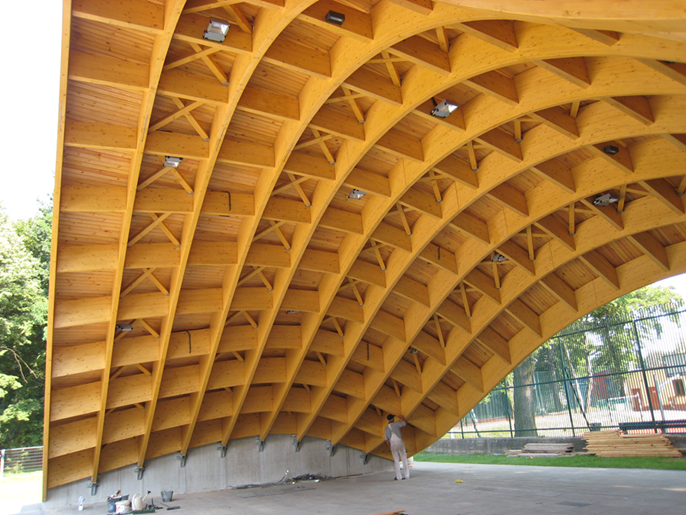

胶合木梁在纵向和横向上以正方形和暗盒的形式排列。 带有木结构斜交的加固系统确保了横向稳定性。 杆件的整个结构布置,特别是连接件的布置,最大程度地考虑了整个结构的清晰视觉效果。

建设后台区域(更衣室)

墙体结构的设计按照美国建筑标准木结构尺寸“二乘四”进行,其中使用了建筑石膏纤维板。

对于后台区域以上的屋盖结构,两种施工方法结合在一起: 可见区域包括与主舞台相同的胶合层压木结构单元。 不可见区域由带钉板的桁架梁组成。

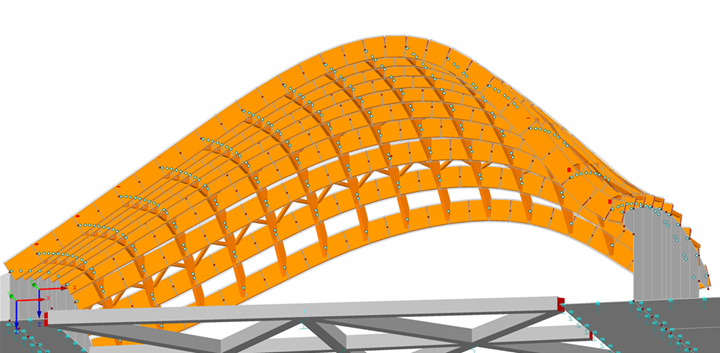

考虑到杆件的所有非线性和基础特性,使用RFEM进行结构设计。 在剧院设计中,RFEM与3D木结构建筑软件SEMA一起成功使用。
