Amfiteatr w Bytomiu, Polska
Projekt klienta

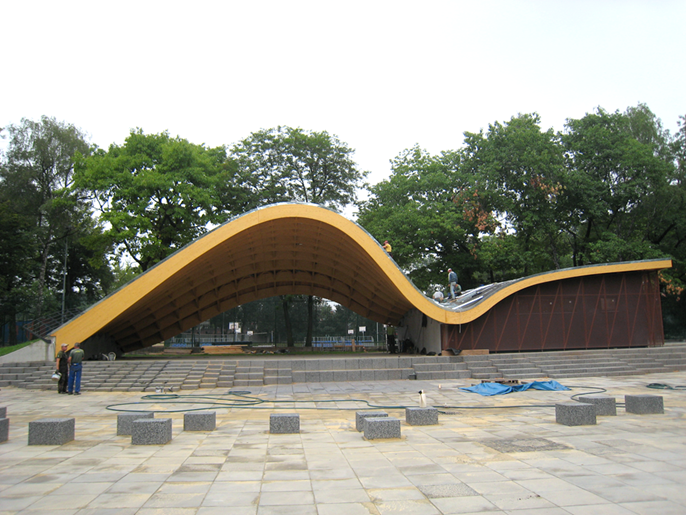

W sierpniu 2014 w Bytomiu, w Polsce, otwarto nowy niezwykły teatr zewnętrzny. Z konstrukcyjnego punktu widzenia budynek składa się z dwóch części (sceny teatralnej i zaplecza) geometrycznie połączonych ze sobą przestrzennym dachem. Dzięki temu konstrukcja posiada niezwykły design.
| Statyka i konstrukcja |
Ing. Zbyněk Šrůtek Česká Skalice, Czechy www.timberdesign.cz |
| Budowa |
KASPER Polska Sp. Z oo Gliwice, Polska kasperpolska.pl |
| Architektura |
Projekt architektoniczny Łukasz Pluta, mgr inż. arch. PLUS8.PL Architekci Zabrze, Poland www.plus8.pl |

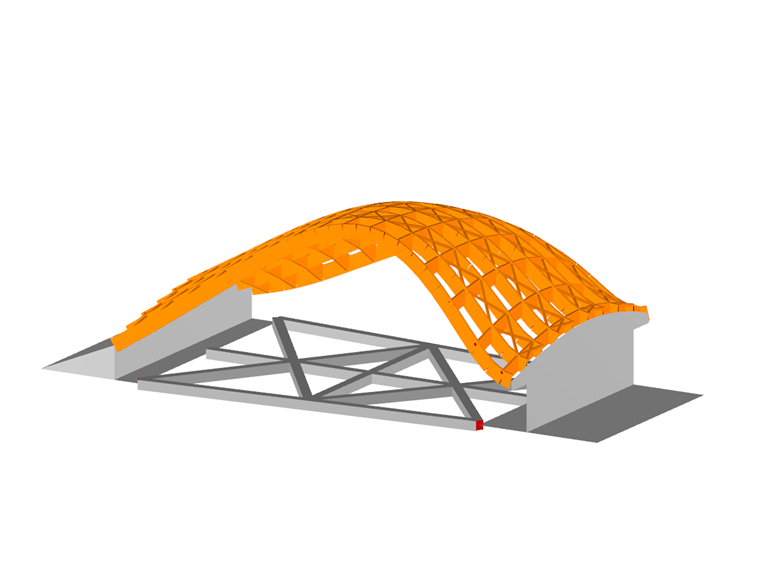

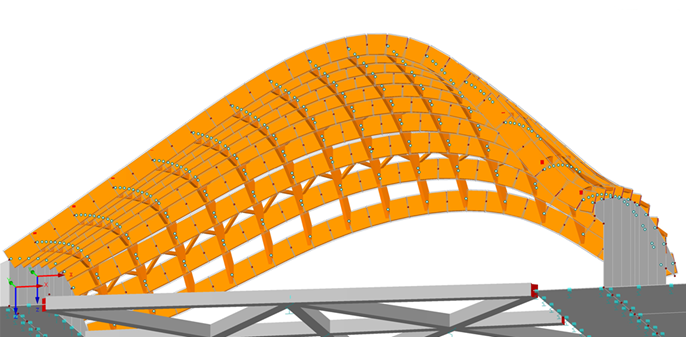

Model

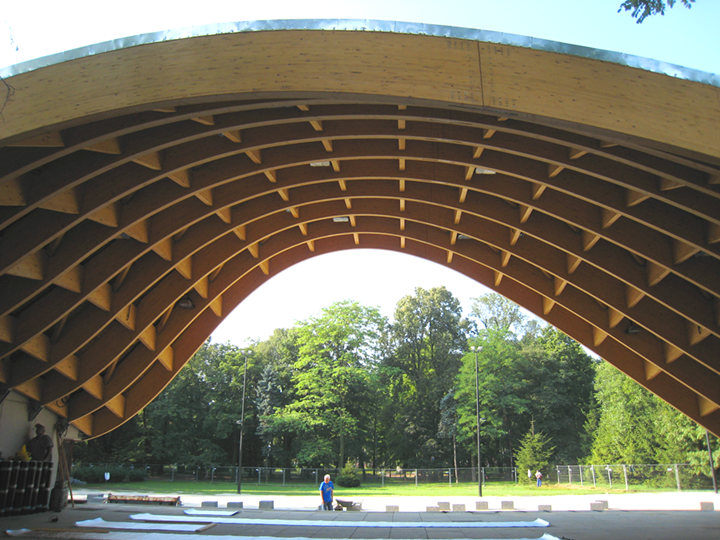

Konstrukcja sceny teatralnej
Konstrukcja o zakrzywionym dachu sceny składa się z dziesięciu podłużnych ram z drewna klejonego warstwowo, o różnych kształtach, połączonych przegubowo z żelbetowymi ścianami wsporczymi.
Ramy mają grubość 100 mm i zmienny przekrój od 600 do 1030 mm, a wygięcie wzrasta z 3700 do 6450 mm. Rozciągają się one na długości 18 m w kierunku podłużnym. Odległość kratownic w kierunku poprzecznym wynosi 1,2 m.

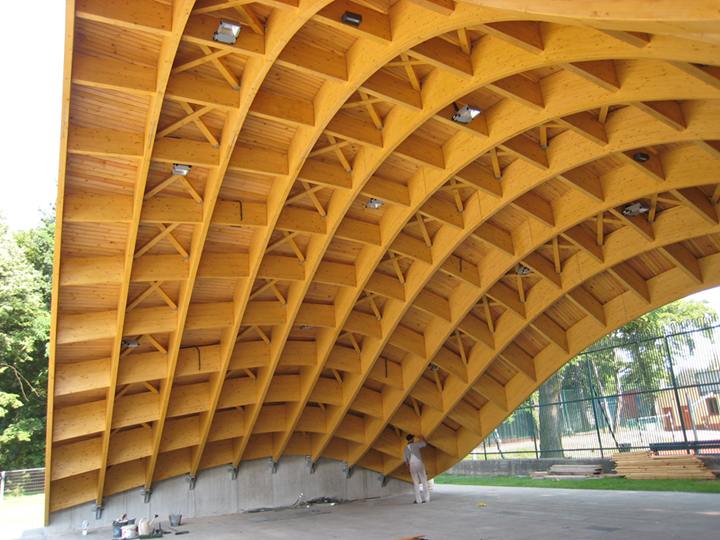

Kratownice z drewna klejonego warstwowo zarówno w kierunku wzdłużnym, jak i poprzecznym, są rozmieszczone w kwadratach i kasetonach. Drewniany układ wzmacniający krzyżulców zapewnia stabilność w kierunku poprzecznym. Całkowite rozmieszczenie prętów, a zwłaszcza połączeń, zostało zaprojektowane z zachowaniem maksymalnego poszanowania wizualnego wyglądu konstrukcji jako całości.
Za Kulisami (Szatnie)
Konstrukcja ściany została zaprojektowana w systemie „Two by Four“ z konstrukcyjną płytą gipsowo-kartonową.
W przypadku konstrukcji dachu za kulisami zastosowano kombinację obu technologii. W widocznej części znajduje się taki sam układ elementów z drewna klejonego warstwowo, jak w głównej scenie teatru. Niewidoczna część składa się z kratownic z płytkami gwoździ.
Program RFEM został użyty dla modelu konstrukcyjnego z uwzględnieniem wszystkich nieliniowości prętów i właściwości fundamentu. Podczas projektowania sali, program RFEM był efektywnie wykorzystywany wraz z oprogramowaniem 3D do budowy konstrukcji drewnianych SEMA.
