Конструкция
Хорошее взаимодействие между концептуальным архитектором и инженерами по несущим конструкциям привело к решению о принятии конструктивной схемы с особой геометрией, которая на первый взгляд создает впечатление неровностей. Однако при более внимательном рассмотрении становится очевидно, что главные балки изогнуты таким образом, чтобы формировались так называемые «змеи». Они расположены через каждые восемь метров в базовой модульной сетке всей конструкции.

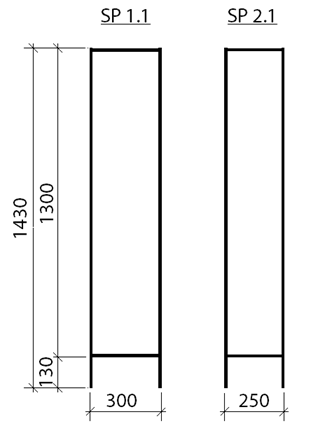

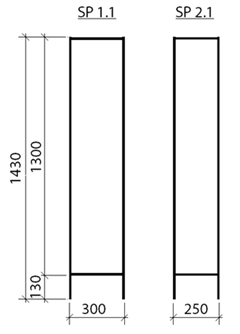

Главные балки представляют собой высокие сварные коробчатые сечения. Змеи в плане имеют радиус один метр. Кажется, что они отличаются друг от друга, но при этом имеют идентичную геометрию. План в характерной части кровли состоит из балки с двумя изгибами, которая попеременно зеркально отражена относительно вертикальной плоскости сначала в поперечном направлении, а затем в продольном направлении кровли.
Устойчивость главных балок обеспечивается поперечными балками, имеющими сопоставимое, но более деликатное сечение. Поперечные балки переходят одна в другую и взаимно опираются в каждом пролете.

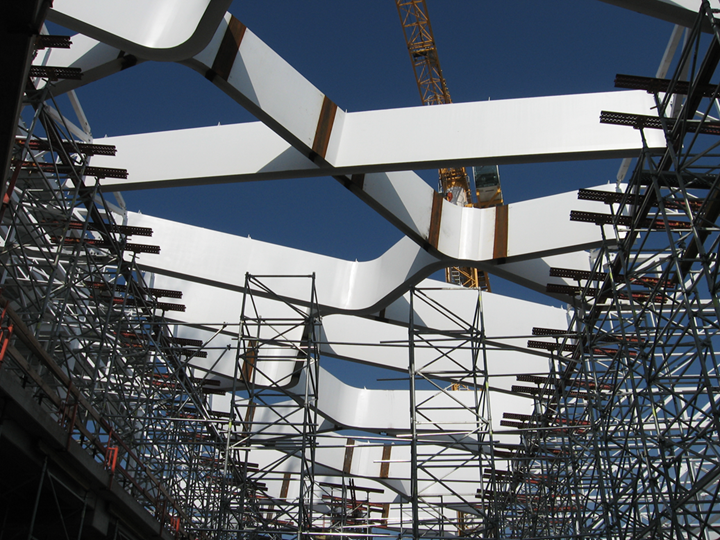

Изготовление и строительство были серьезным вызовом. Отдельные элементы балок-змей были сварены на месте.

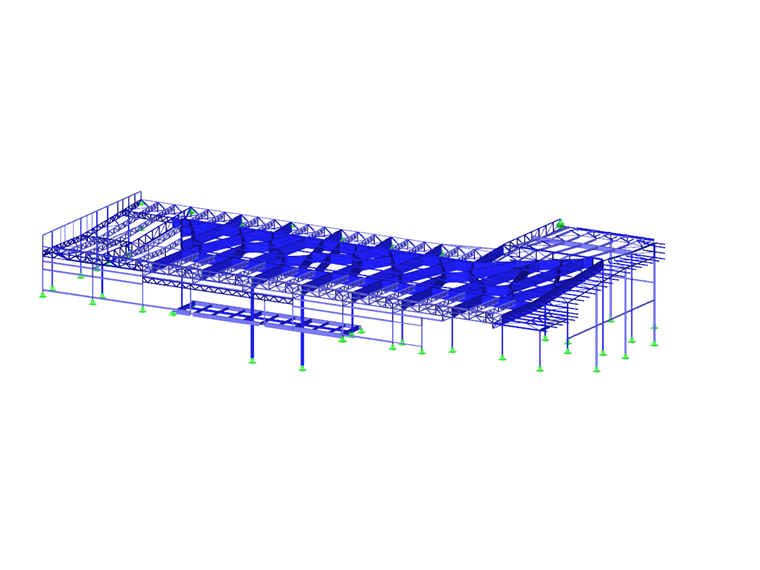

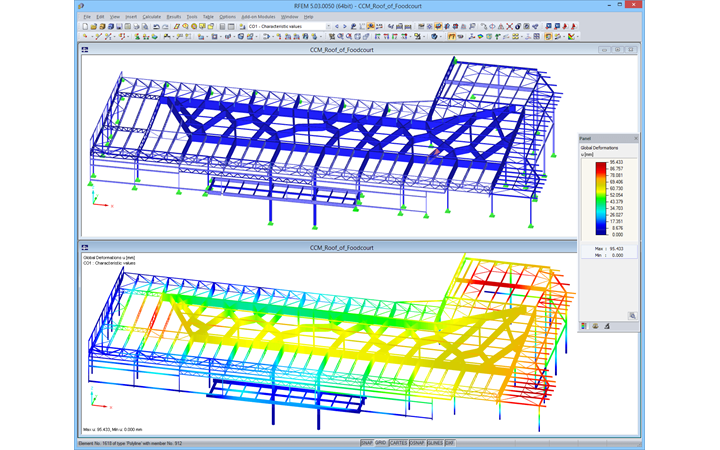

Расчетная модель для определения внутренних усилий и проектирования была создана в расчетной программе RFEM.
| Проектирование конструкций | Obermeyer a.s. Прага, Чешская Республика www.obermeyer.cz |
