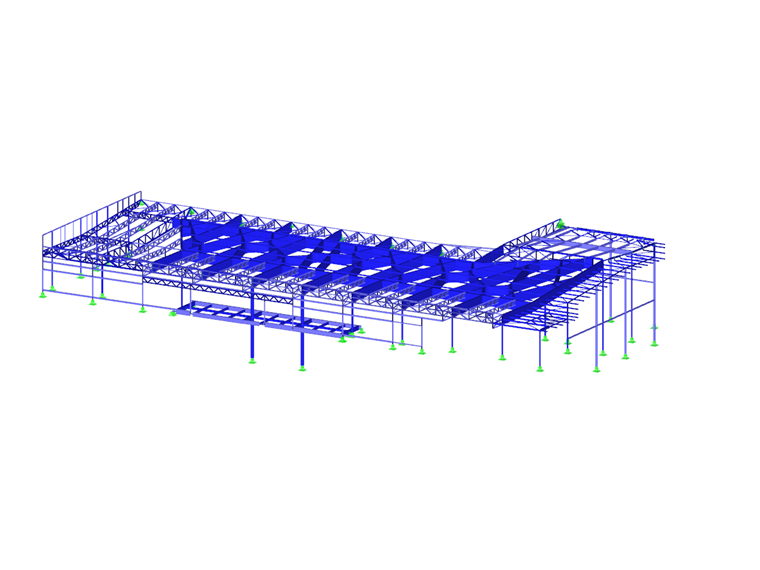

Copertura vetrata del food court del centro commerciale CČM, a Praga

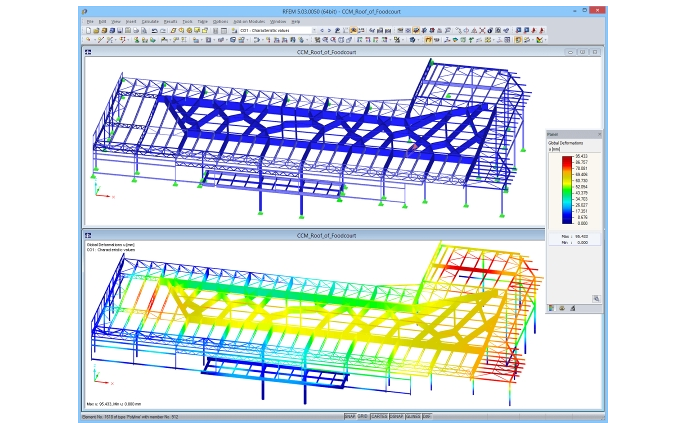

Modello della copertura dell'area ristorazione in RFEM con risultati di deformazione (© Helika as)

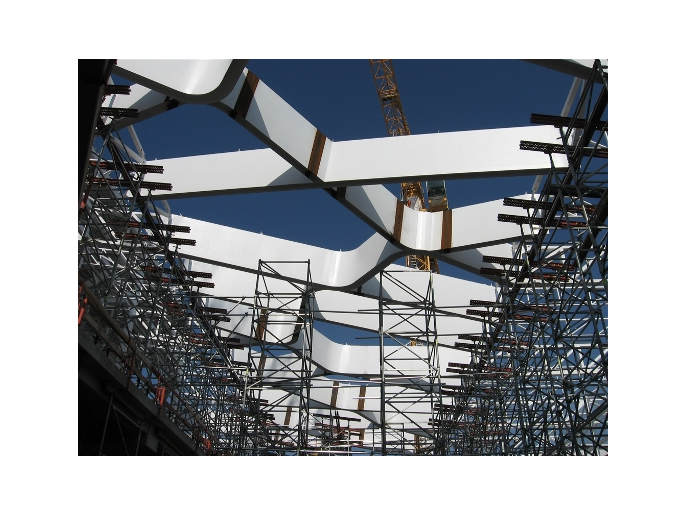

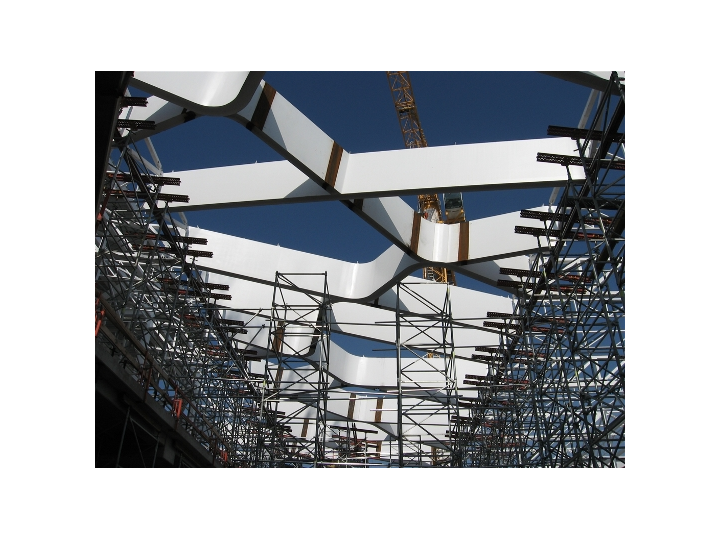

Struttura in acciaio della copertura dell'area ristorazione (© Helika as)

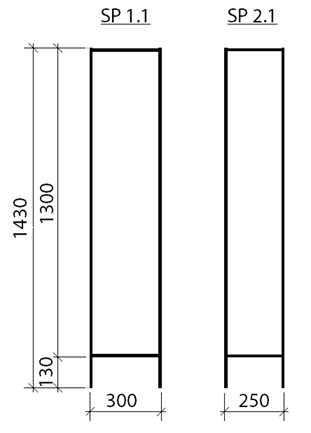

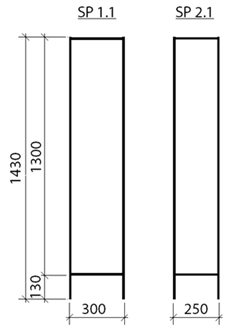

Sezione scatolare dei "serpenti" (© Helika as)
Progetto cliente
| Statica e costruzione |
Helika a.s. Praga, Repubblica Ceca http://www.obermeyer.cz |
La costruzione dell’ampliamento del centro commerciale Centrum Černý Most a Praga è stato ultimato ed aperto al pubblico nel marzo 2013. Il concept è stato realizzato dallo studio di architetti britannici Benoy.Dal punto di vista architettonico, la copertura parzialmente vetrata sopra dell'area ristorazione, è il componente strutturale più importante del centro commerciale Centrum Černý Most.
Struttura
Una buona cooperazione tra l'architetto concettuale e gli ingegneri strutturisti ha portato a una decisione a favore del progetto strutturale con una geometria specifica che a prima vista dà l'impressione di irregolarità. Tuttavia, uno sguardo più attento rivela che le linee naturali delle travi principali sono curve per formare i cosiddetti "serpenti" e sono posizionate regolarmente ad intervalli di otto metri nella griglia del modulo di base dell'intera struttura.
Le travi principali sono sezioni scatole saldate alte. I serpenti si incurvano nella pianta del suolo con un raggio di un metro. Sembrano differire l'uno dall'altro, ma hanno una geometria identica. Piano terra nella parte caratteristica della copertura consiste in una trave con due curve che si specchia alternativamente intorno al piano verticale nella direzione trasversale e poi nella direzione longitudinale della copertura.
La stabilità delle travi principali è assicurata da travi secondarie di una sezione trasversale simile ma più sottile. Le travi secondarie si intrecciano l'una con l'altra e si sostengono a vicenda in ogni campo. La produzione e l'assemblaggio sono state impegnative. Le singole parti delle travi a serpente sono state saldate sul posto.
Il modello strutturale per l'analisi delle forze interne e il progetto è stato creato nel programma di ingegneria strutturale RFEM.
