Dach w centrum handlowym Centrum Černý Most, Praga, Czechy

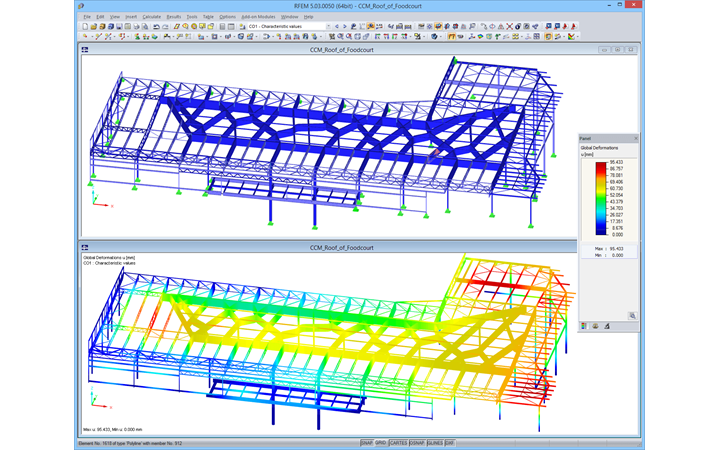

Model dachu nad częścią restauracyjną w RFEM z wynikami odkształceń (© Helika a.s.)

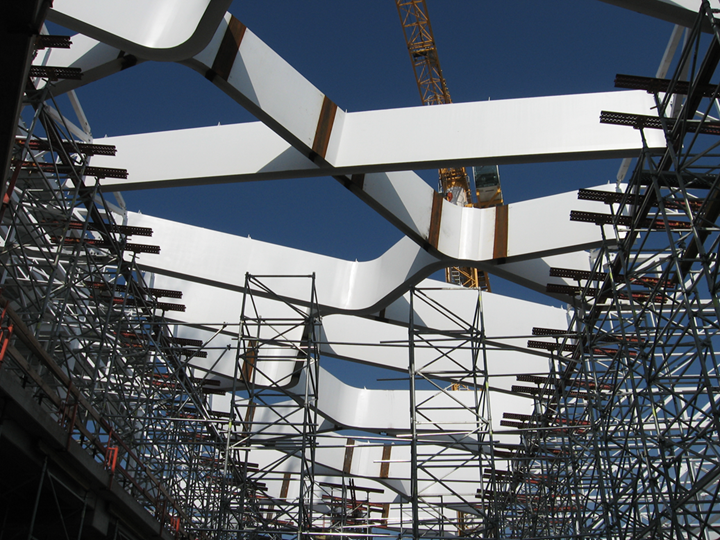

Stalowa konstrukcja dachu nad częścią restauracyjną © Helika a.s.)

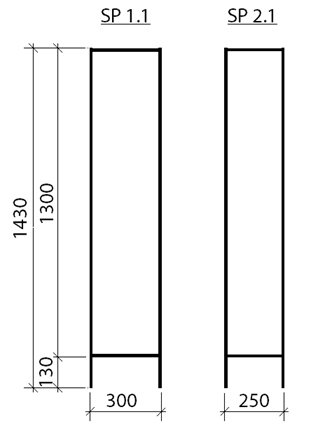

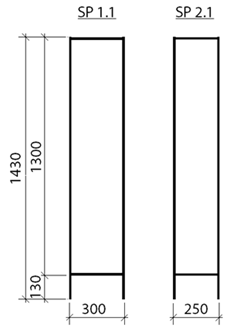

Przekrój skrzynkowy "węży" (© Helika a.s.)
Projekt klienta
| Statyka i konstrukcja |
Helika a.s. Praga, Czechy http://www.obermeyer.cz |
W marcu 2013 roku po przeprowadzonej rozbudowie otwarte zostało centrum handlowe Centrum Černý Most w Pradze. Projekt opracowany został przez architektów z brytyjskiej firmy Benoy.
Najbardziej imponującym elementem konstrukcyjnym jest częściowo przeszklony dach znajdujący się ponad częścią restauracyjną. to właśnie w tym miejscu projekt charakterystycznej konstrukcji stalowej znalazł swoje zastosowanie.
Budowa
Dobra współpraca między architektem, który stworzył projekt koncepcyjny i inżynierami zaowocowała decyzją na korzyść projektu o specyficznej geometrii, która na pierwszy rzut oka daje wrażenie nieregularności. Jednakże przy bliższym przyjrzeniu się można zobaczyć, że naturalne linie głównych belek są zakrzywione w kształcie tzw. "węży" i że są one rozmieszczone w podstawowej siatce całej konstrukcji w regularnych, 8-metrowych odstępach.
Główne belki to zespawane na dużej wysokości przekroje skrzynkowe. Na planie ogólnym wyginają się węże, każdy o promieniu jednego metra. Wydają się od siebie różnić, ale mają identyczną geometrię. Plan ogólny w charakterystycznej części dachu składa się z belki zgiętej w dwóch miejscach, która naprzemiennie jest odzwierciedlona wzlędem pionowej płaszczyzny najpierw poprzecznie do kierunku, w jakim biegnie dach, a następnie wzdłuż tego kierunku.
Stateczność głównej belki jest zapewniona przez belki wtórne o podobnym, ale bardziej subtelnym przekroju. Belki wtórne przeplatają się i wzajemnie podtrzymują. Proces produkcji i montażu był wyzwaniem. Poszczególne części wężowych belek były spawane na miejscu.

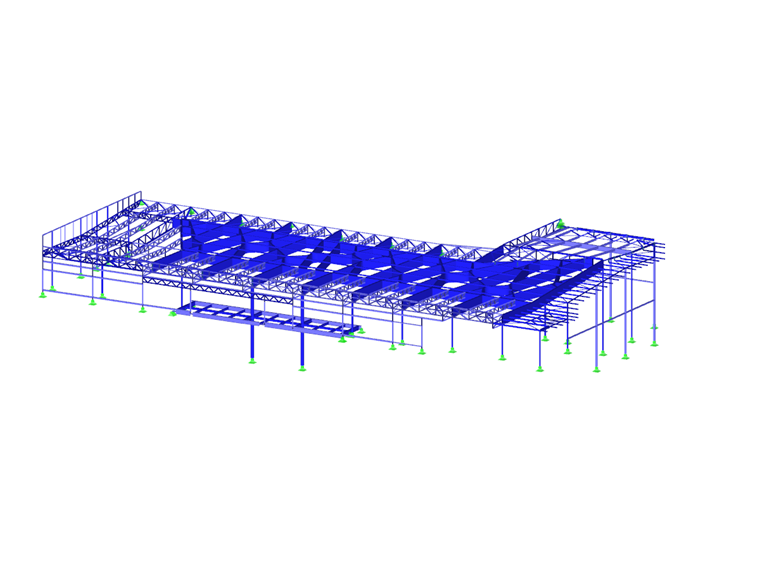

Model konstrukcyjny do analizy i obliczania sił wewnętrznych został opracowany w RFEM.
