Zastřešení Foodcourtu Centra Černý Most, Praha

Realizováno v programech Dlubal Software...

Zpět na přehled projektů

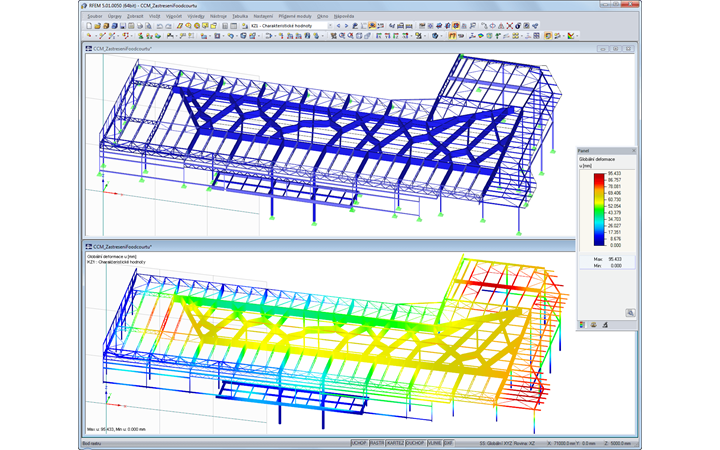

Model střechy Foodcourtu Centra Černý Most s výslednými deformacemi (©Helika a.s.)

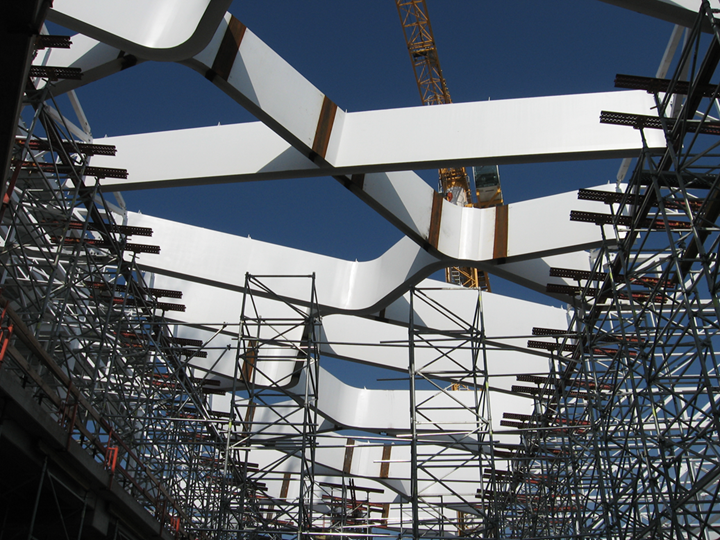

Střešní ocelová konstrukce Foodcourtu Centra Černý Most (© Helika a.s.)

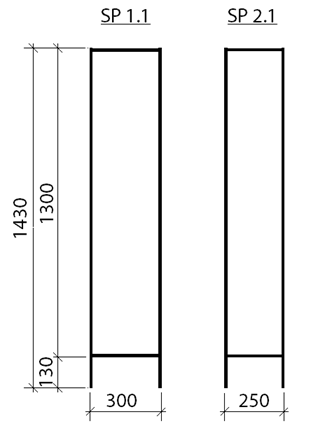

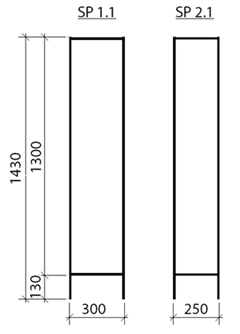

Komorový průřez „hadů“ (© Helika a.s.)

Projekt zákazníka

12. října 2014

Česká republika RFEM Ocelové konstrukce

Statika a konstrukce

Helika a.s., OBERMEYER Group
Praha, ČR
http://www.obermeyer.cz

V březnu 2013 byla dokončena a otevřena stavba rozšířeného nákupního Centra Černý Most v Praze. Tento projekt byl koncipován britskou architektonickou kanceláří Benoy. Architektonicky originálním konstrukčním prvkem nákupního centra Černý Most je zastřešení prostoru s jídelnami, zvaného Foodcourt. Střecha je částečně prosklená a právě zde se prosadil návrh přiznané ocelové konstrukce.

Konstrukce

Díky dobré spolupráci koncepčního architekta se statiky se zvolil návrh konstrukce s geometrií, která na první pohled vytváří dojem nepravidelnosti. Při bližším zkoumání lze však vysledovat přirozené linie hlavních nosníků, které jsou sice zvlněny do tvaru tzv. „hadu“, ale rozmístěny jsou v pravidelném rytmu po osmi metrech v rastru základního modulu celého objektu.

Hlavní nosníky jsou vysokého komorového průřezu svařeného z plechu. Hadi jsou v půdorysu zvlněni, a to vždy poloměrem jeden metr. Na pohled se zdají být každý jiný, jejich geometrie je ale stejná. Půdorys střechy v typické části byl vytvořen pomocí jednoho nosníku se dvěma vlnami, který byl střídavě zrcadlen okolo svislé roviny v příčném a pak v podélném směru střechy.

Stabilita hlavních nosníků je zajištěna vedlejšími nosníky obdobného, ale subtilnějšího průřezu, které se samy v každém poli navzájem proplétají a podepírají se. Výroba a montáž byly náročné. Jednotlivé části hadu byly svařovány na místě.

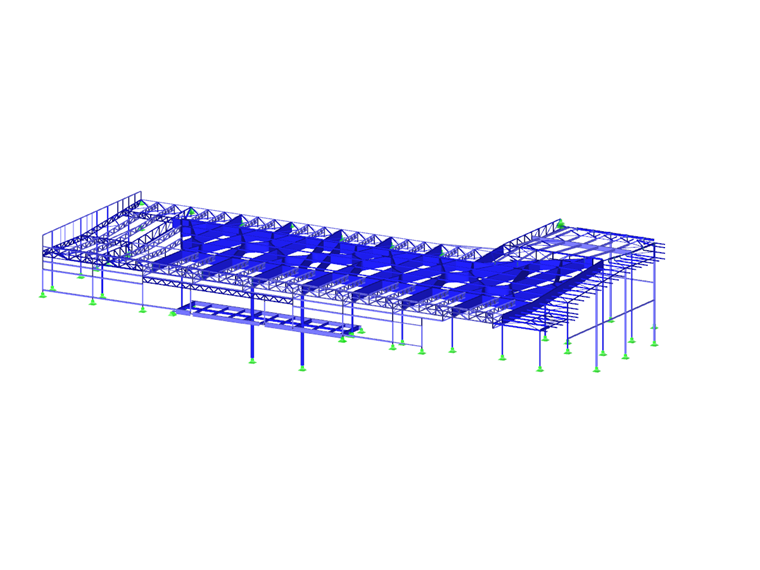

Model ocelové konstrukce pro analýzu vnitřních sil a pro posouzení byl vypracován pomocí statického programu RFEM.
