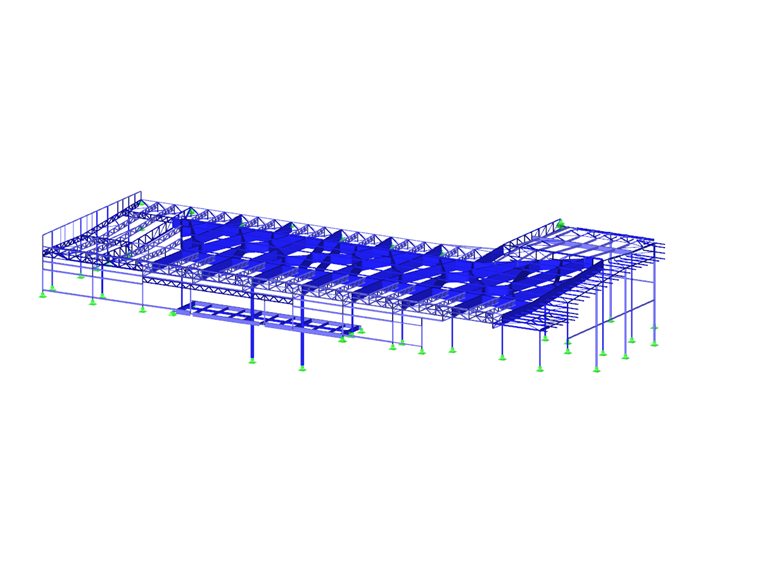

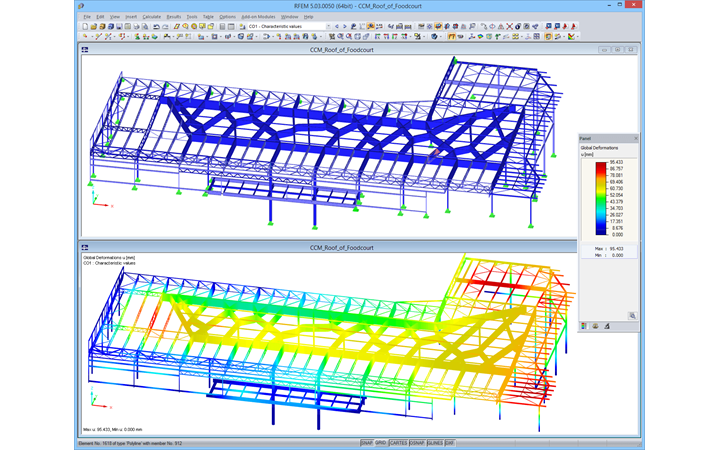

Modélisation et résultats des déformations de la toiture de l'aire de restauration dans RFEM (© Helika a.s.)

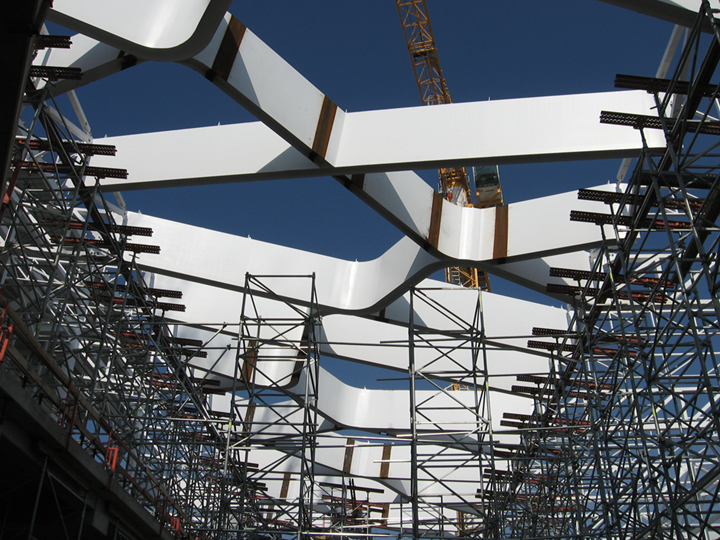

Construction de la structure métallique de la toiture (© Helika a.s.)

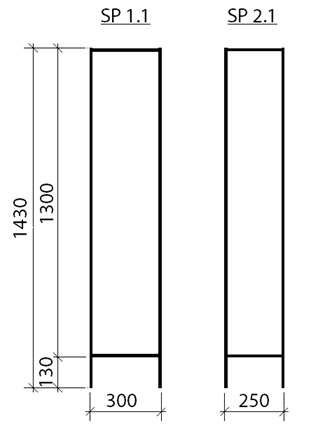

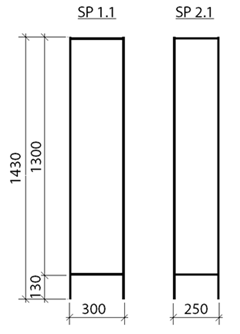

Sections en caisson utilisées pour les « serpents » de la structure (© Helika a.s.)
Projet Client
| Calcul de structure |
Helika a.s. Prague, République tchèque http://www.obermeyer.cz |
Les travaux d'agrandissement du centre commercial « Centrum Černý Most » de Prague ont été achevés en mars 2013 et le bâtiment a ainsi pu être rouvert au public. Ce projet a été conçu par la société britannique Benoy.
La toiture partiellement vitrée recouvrant l'aire de restauration du centre commercial Centrum Černý Most constitue la partie la plus impressionnante du bâtiment d'un point de vue architectural. Elle inclut notamment la structure métallique visible sur les figures ci-contre.
Construction
L’architecte en charge de la conception et les ingénieurs structures se sont entendus sur une structure dotée d'une géométrie particulière qui semble a priori irrégulière. En examinant attentivement le modèle, les poutres principales visiblement courbées sont comparables à un entrelacs de serpents. Elles sont disposées à des intervalles de huit mètres les unes des autres et forment le module de grille à la base de la structure entière.
Ces poutres principales sont des profilés reconstitués soudés (PRS) et les « serpents » décrivent des arrondis d'un rayon d’un mètre dans le plan de base. Ils semblent tous effectuer un mouvement différent, mais leurs géométries sont en réalité identiques. Le plan de base de la partie de la toiture étudiée consiste en une poutre avec deux courbes, miroitée de manière alternative autour du plan vertical selon les directions transversales et longitudinale du toit.
La stabilité des poutres principales est assurée par des poutres secondaires qui ont une section comparable, mais plus subtile. Les poutres secondaires serpentent les unes à travers les autres et se supportent mutuellement dans chaque zone.
La production et le montage de cette structure ont représenté un véritable défi. Les composants des poutres qui serpentent ont été soudés sur place.
Le modèle structural utilisé pour le calcul des efforts internes a été conçu avec RFEM.
