Estructura
La buena cooperación entre el arquitecto conceptual y los ingenieros estructurales condujo a una decisión a favor de un diseño estructural con una geometría específica, que a primera vista da la impresión de irregularidades. Sin embargo, una mirada más cercana revela que las líneas naturales de las vigas principales están curvadas para formar "serpientes". Se colocan regularmente a intervalos de 8 metros (26,2 pies) en la rejilla del módulo básico de toda la estructura.

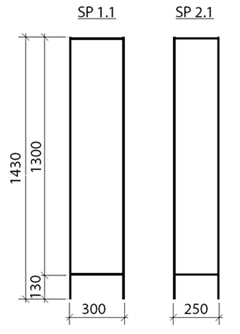

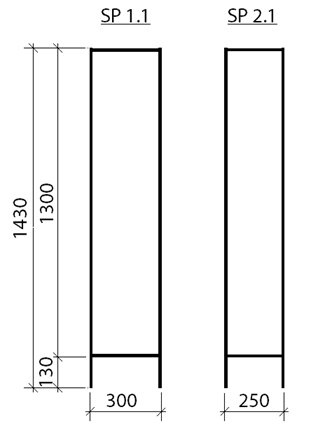

Las vigas principales son secciones en cajón altas soldadas. Las serpientes se curvan en la planta con un radio de 1 m (3,2 pies). Parecen diferir entre sí, pero tienen una geometría idéntica. La planta en la parte característica de la cubierta consiste en una viga con dos curvas que se refleja alternativamente alrededor del plano vertical en la dirección transversal y luego en la dirección longitudinal de la cubierta.
La estabilidad de las vigas principales está asegurada por las vigas secundarias, que tienen una sección comparable pero más sutil. Las vigas secundarias se entrelazan y se apoyan entre sí en cada vano.

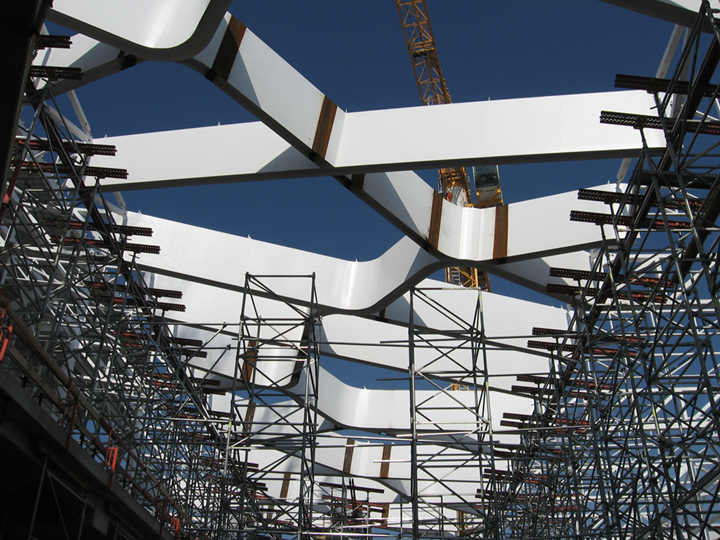

La producción y el montaje fueron un desafío. Las partes individuales de las vigas de serpiente se soldaron en el sitio.

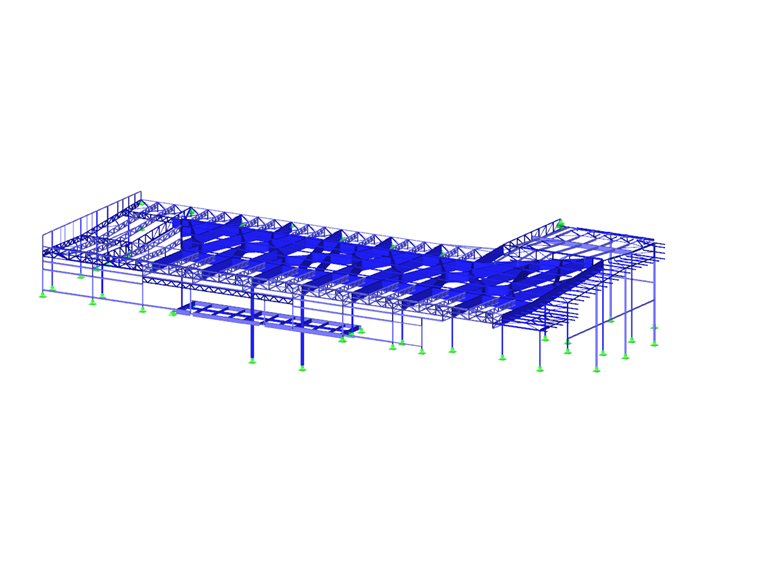

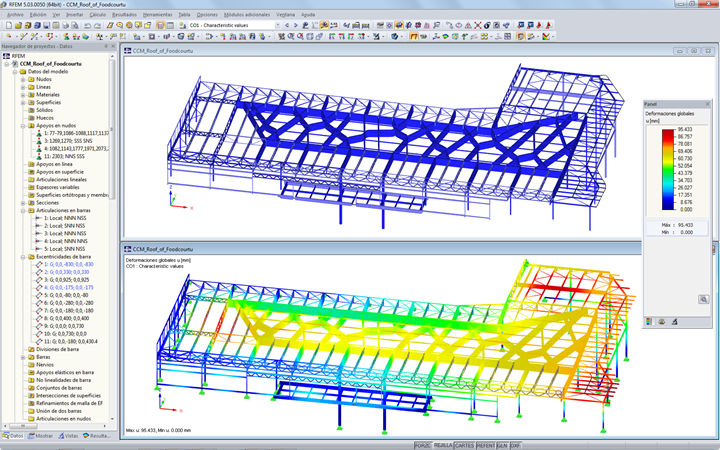

El modelo estructural para el análisis y dimensionamiento de esfuerzos internos se creó en el programa de ingeniería estructural RFEM.
| Ingeniería estructural | Helica como Praga, República Checa www.obermeyer.cz |
