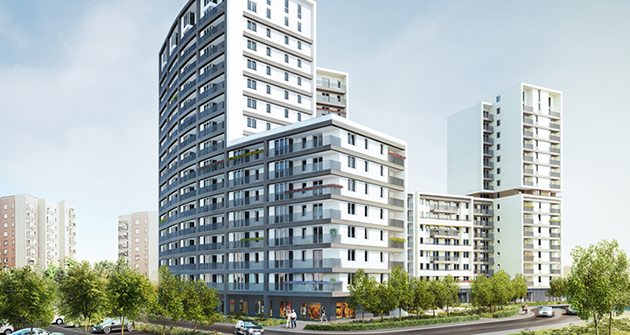

Многоэтажные жилые дома с магазинами и подземной парковкой

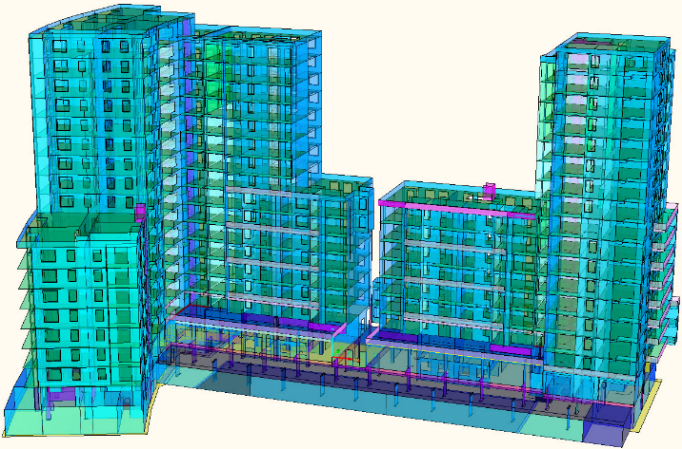

Конструкция

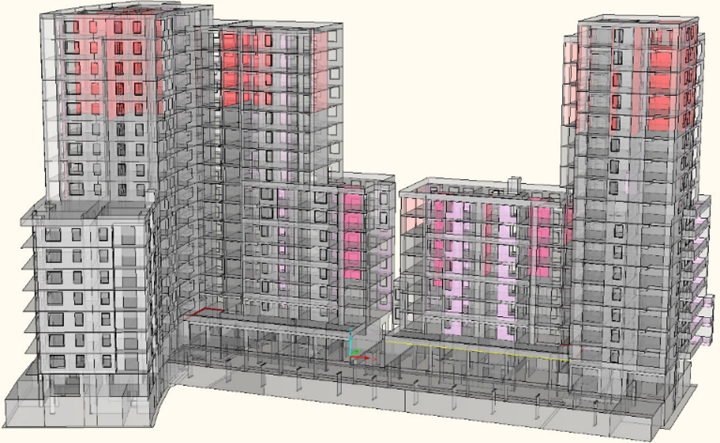

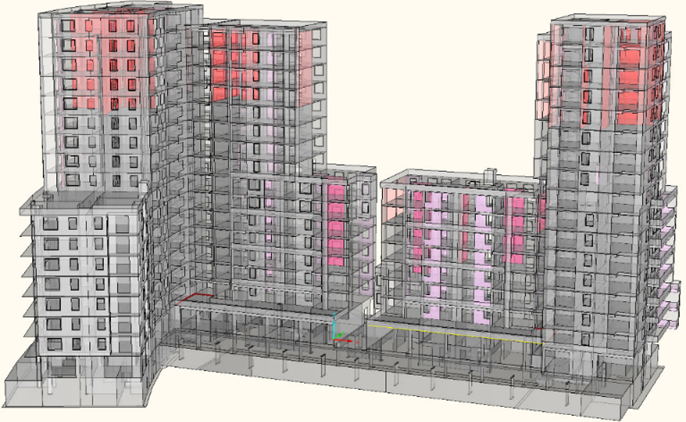

Весь комплекс состоит из четырех отдельных зданий, которые однако имеют общую подошву фундамента. Три высших строения имеют каждый по 16 надземных этажей и достигают высоты 51,08 м, в то время как четвертое, более низкое здание, высотой 25,8 м, имеет лишь 8 этажей. Все здания затем соединены друг с другом посредством общего подземного этажа, который даже выходит за пределы контура надземной конструкции.

Для последнего 16-го этажа обеих высших зданий были далее запроектированы двухуровневые квартиры мезонетного типа.

На уровне гаража достигает длина здания 96,56 м, а ширина – 54,00 м (в изогнутой части) и 28,40 м (в других частях). На уровне земли затем размеры левого сегмента составляют 43,6 x 52,0 м, а правого сегмента – 42,5 x 21,0 м. Высота подземных гаражей (на уровне верха потолка) варьируется от 3,76 м до 4,61 м, в то время как высота помещений коммерческой части варьируется от 2,98 м до 3,83 м.

Толщина подошвы фундамента в жилой части достигает 100 см, а во дворе - 80 см (с местным утолщением в области колонн и проходов). Толщина наружных железобетонных стен гаража затем достигает 25 см.

Подземный этаж, расположенный на уровне гаража, состоит исключительно из одной монолитной плиты с системой плита-колонна и глубокими балками, используемыми в качестве колонн. Железобетонные стены, находящиеся в области въезда в гаражи, служат также как элементы жесткости в зоне движения транспортных средств, лестничных клеток и лифтовых шахт. В то же время они отделяют помещения технического оборудования. Общая толщина внутренних железобетонных стен, как правило, не превышает 25 см, но не падает под 20 см. Толщина стен лифтовых шахт затем достигает 15 см.

Надземные этажи были запроектированы как комбинированная система плит и стен, которая на первом этаже далее дополнена колоннами. Все плиты перекрытия в зданиях сделаны из монолитных железобетонных плит,

которые на уровне первого этажа в бизнес-зоне имеют толщину 22 см, а над гаражом - 30 см, поскольку здесь плиты выходят за пределы наружных стен надземной конструкции. Стандартные перекрытия с толщиной 22 см запроектированы как неразрезные плиты с перекрестным армированием.

Несущая конструкция жилой части представляет собой систему плит и стен, причем стены последних 5 этажей каждого здания, там, где это возможно, сделаны в виде кладки из силикатных блоков.

Отдельные квартиры затем разделены ненесущими каменными стенами из силикатных блоков. Толщина плит балконов и лоджий на жилых этажах составляет 18 см. Стены всех лестничных клеток сделаны из железобетона толщиной от 20 до 25 см. Двухмаршевые лестницы затем проходят через все этажи здания, причем все ее площадки и ступени достигают толщины 18 см.

Каждое здание данной конструкции представляет собой отдельный жесткий элемент, благодаря ловкому сочетанию железобетонных стен, разделяющих квартиры и железобетонных стен гаража, в зонах движения транспортных средств.
