Bytový komplex s obchody a podzemní garáží v Krakově, Polsko

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

2. prosince 2014

000964

Polsko

RFEM

Železobetonové konstrukce

Budovy

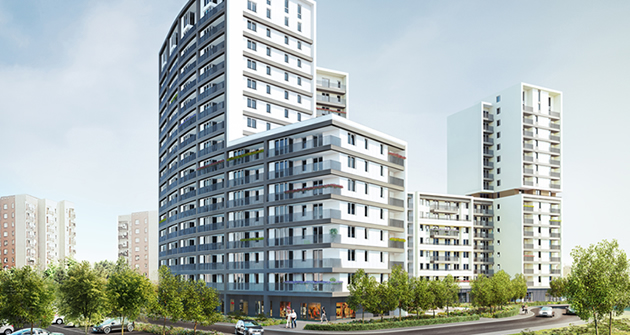

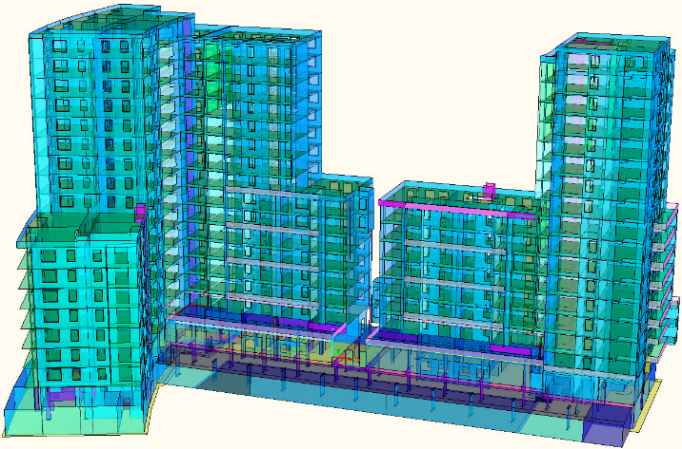

V polském Krakově vzniká bytový komplex vícepodlažních obytných budov s nákupní pasáží v přízemí a jednopatrovou podzemní garáží. Komplex byl posouzen v programu RFEM společnosti Dlubal Software.

Statika a konstrukce MGM Konstrukcje Inżynierskie s.c.
Krakov, Polsko
www.mgm-ki.pl

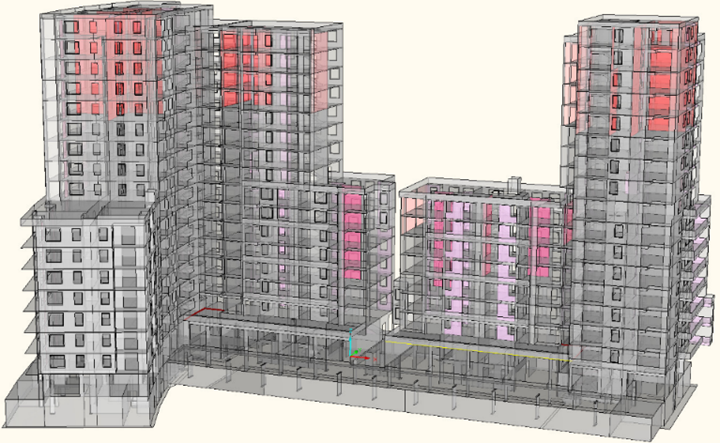

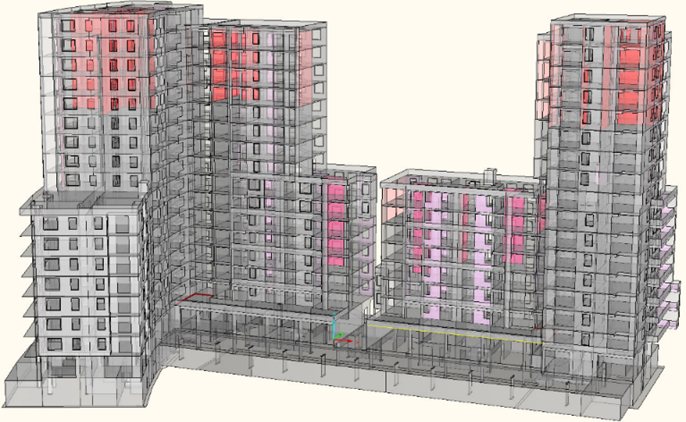

Model

Konstrukce

Komplex tvoří čtyři budovy, které jsou v nadzemní části stavby vzájemně odděleny, ale mají společnou základovou desku. Tři vyšší budovy (dvě na kraji a jedna uprostřed komplexu) dosahují výšky 51,08 m a mají 16 nadzemních podlaží. Čtvrtá, nižší budova má 8 podlaží a dosahuje výšky 25,8 m. Všechny budovy mají společné podzemní podlaží, které přesahuje půdorys nadzemní stavby.

V posledním patře každé z vyšších budov se nachází dvoupodlažní mezonetové byty (polopatra).

Délka stavby v úrovni garáže dosahuje 96,56 m. Šířka v zahnuté části je 54 m, v ostatních částech pak 28,4 m. Rozměry v úrovni přízemí činí 43,6 m x 52 m v případě levé části a 42,5 m x 21 m v případě pravé části stavby. Výška podzemní garáže je variabilní a pohybuje se mezi 3,76 m a 4,61 m. Výška nákupní pasáže se pohybuje v rozmezí od 2,98 m do 3,83 m.

Základová deska o tloušťce 100 cm v obytné části a 80 cm v areálu dvora je lokálně vyztužena v oblasti sloupů a pasáží. Vnější stěny garáže jsou navrženy jako monolitický železobeton o tloušťce 25 cm.

Podzemní podlaží v úrovni garáže tvoří jednolitý systém desek a sloupů, přičemž funkci sloupů plní stěnové nosníky. Železobetonové stěny v okolí vjezdu do garáže slouží jako výztuhy v oblasti pohybu vozidel a také v oblasti komunikačních cest - schodišť a výtahových šachet. Zároveň oddělují technické místnosti. Vnitřní železobetonové stěny mají obecně tloušťku 25 cm, nejméně však 20 cm. Tlouštka stěn výtahových šachet je 15 cm.

Nadzemní podlaží jsou navržena jako smíšený systém desek a stěn. Ten v přízemí lokálně doplňují sloupy. Veškeré stropní desky jsou navrženy jako monolitické železobetonové desky.

V přízemí se nacházejí desky o tloušťce 22 cm v komerční zóně a 30 cm nad garáží. Garážová deska pak přesahuje vnější stěny pozemní části stavby. Desky typických podlaží o tloušťce 22 cm jsou koncipovány jako spojité desky s příčnými výztuhami.

Nosné stěny v  posledních pěti patrech každé budovy jsou navrženy pokud možno jako zděné stěny sestávající ze silikátových bloků.

Jednotlivé byty oddělují nenosné stěny rovněž ze silikátových bloků. Balkonové a lodžiové desky o tloušťce 18 cm jsou uloženy v každém patře s bytovými jednotkami. Stěny schodiště jsou vyrobeny ze železobetonu o tloušťce 20 až 25 cm. Dvouramenné schodiště prostupuje všemi patry. Tloušťka v oblasti schodů i odpočívadel činí 18 cm.

Každá budova celého modelu představuje samostatnou tuhou jednotku. Želozobetonové stěny oddělující byty jsou propojeny s železobetonovými stěnami parkovacích prostor.
