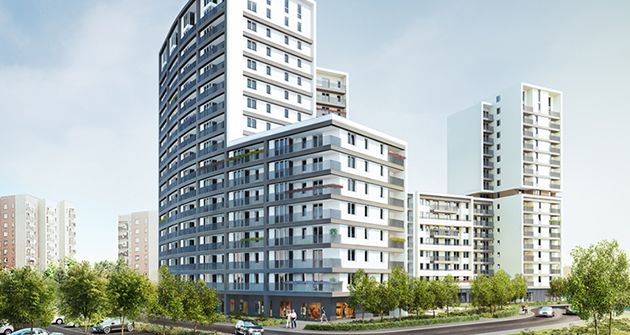

Immeubles résidentiels de plusieurs étages à Cracovie, Pologne

• Visionneuse 3D | Google
• Visionneuse 3D | Babylon
• Réalité virtuelle

1925x

Immeubles résidentiels de grande hauteur avec commerces et parking souterrain

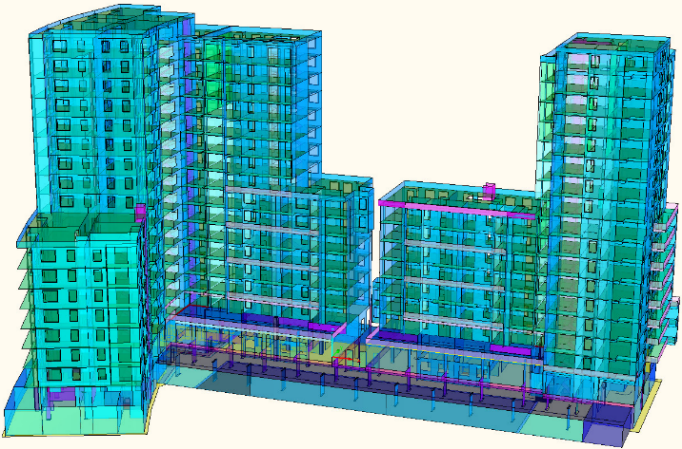

Structure

Les quatre bâtiments en béton armé de ce complexe sont reliés par des joints de dilatation, mais ils ont cependant été bâtis sur un même radier. Les trois bâtiments les plus élevés font 51,08 m de haut et sont composés de 16 étages. Le plus petit des bâtiments du complexe mesure 25,8 m de haut et comporte huit étages. Ces bâtiments partagent un sous-sol commun dont les limites s'étendent au-delà du plan au sol de la partie en surface du complexe.

Les étages des immeubles les plus hauts sont occupés par des appartements en duplex.

Le complexe mesure 96,56 m au niveau du parking. Sa partie courbe et ses autres zones mesurent respectivement 54 m et 28,40 m de large. L'unité résidentielle de gauche présente des dimensions de 43,6 m x 52 m à la surface tandis que celles de l'unité résidentielle de droite sont de 42,4 m x 21 m. Le parking souterrain fait entre 3,76 m et 4,61 m de profondeur, tandis que la zone commerçante fait entre 2,98 m à 3,83 m de haut.

Le radier mesure 100 cm d'épaisseur au niveau de la zone résidentielle et 80 cm au niveau de la cour, où des poteaux et des passages plus épais ont été construits. Les voiles extérieurs en béton armé du parking font 25 cm d'épaisseur.

Le sous-sol complet a été calculé sous forme de dalle monolithique à l'aide d'un système dalle-poteaux dans lequel des poutres-cloisons jouent le rôle de poteaux. Les voiles à l'entrée du parking sont également en béton armé et rigidifient la zone de circulation des véhicules, les cages d'escalier et les cages d'ascenseur. Ces voiles servent également à séparer les locaux avec des installations techniques. Si la majorité des voiles en béton armé mesurent 25 cm d'épaisseur, certains n'en font que 20 cm. Les voiles des cages d'ascenseur mesurent quant à elles 15 cm d'épaisseur.

Les étages en surface ont été conçus sous forme de structure avec dalles et voiles combinés. Elle est complétée par des poteaux au rez-de-chaussée. Des vérifications ont été effectuées sur toutes les dalles de plancher et de plafond en tant que dalles monolithiques en béton armé.

Ces dalles font 22 cm d'épaisseur dans la zone commerçante et 30 cm d'épaisseur dans la zone de parking, qui s'étend au-delà des voiles extérieurs de la partie en surface du complexe. Les dalles de plancher font 22 cm d'épaisseur et ont été conçues comme des dalles continues à armatures transversales.

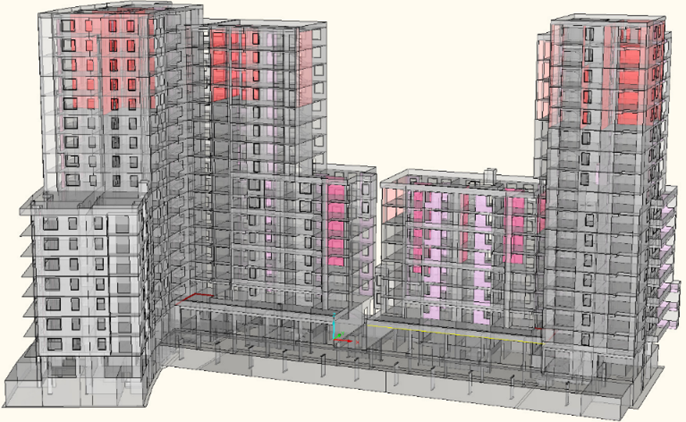

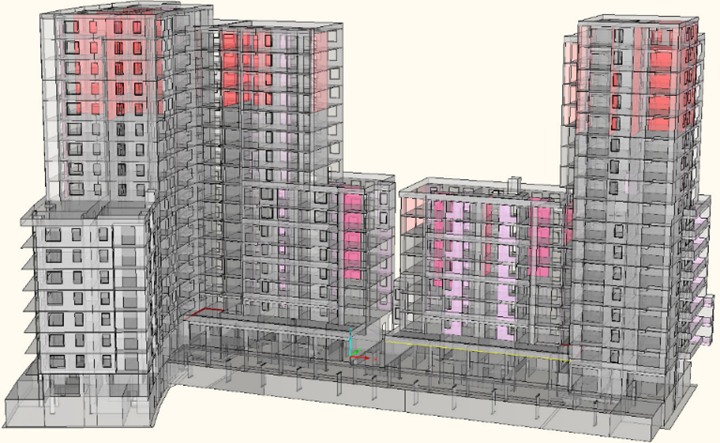

Les voiles porteurs des cinq derniers étages de chaque bâtiment ont été conçus en maçonnerie et sont constitués de plaques en silicate de calcium.

Les différents appartements ont été séparés à l'aide de murs en maçonnerie non porteurs, également composés de plaques en silicate de calcium. Les dalles des balcons et de la loggia font 18 cm d'épaisseur. Les voiles des cages d'escalier ont été construits en béton armé et font 20 à 25 cm d'épaisseur. Les escaliers qui permettent d'accéder à tous les étages sont des escaliers à double volée. Leurs paliers et leurs marches mesurent 18 cm d'épaisseur.

Chaque bâtiment du complexe constitue une unité rigide : les voiles en béton armé séparant les appartements sont reliés aux voiles en béton armé de la zone de circulation des véhicules du parking.
